Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CPU 1516F-3 PN/DP |
| Memori kerja program | 3 Mbyte |
| Memori kerja data | 7,5 Mbyte |
| Antarmuka PROFINET | 2 |
| Antarmuka PROFIBUS | 1 |
| Tegangan catu daya nominal | 24 V DC |
| Rentang catu daya yang diizinkan | 19,2 V hingga 28,8 V DC |
| Konsumsi arus nominal | 0,87 A |
| Perangkat I/O PROFINET, maks. | 256 melalui antarmuka ke-1; 32 melalui antarmuka ke-2 |
| Koneksi PROFIBUS DP, maks. | 48 |
Aplikasi
- Kontrol I/O PROFINET: CPU ini mendukung fungsi PROFINET IO Controller dan PROFINET IO Device untuk pertukaran data I/O.
- Komunikasi PROFIBUS DP master: Antarmuka PROFIBUS terintegrasi mendukung operasi PROFIBUS DP master dengan hingga 48 koneksi dan hingga 125 perangkat DP.
- Akses data OPC UA: CPU ini mendukung akses data OPC UA Client dan OPC UA Server, subscription, pemanggilan metode, alarm, dan kondisi.
Fitur Utama

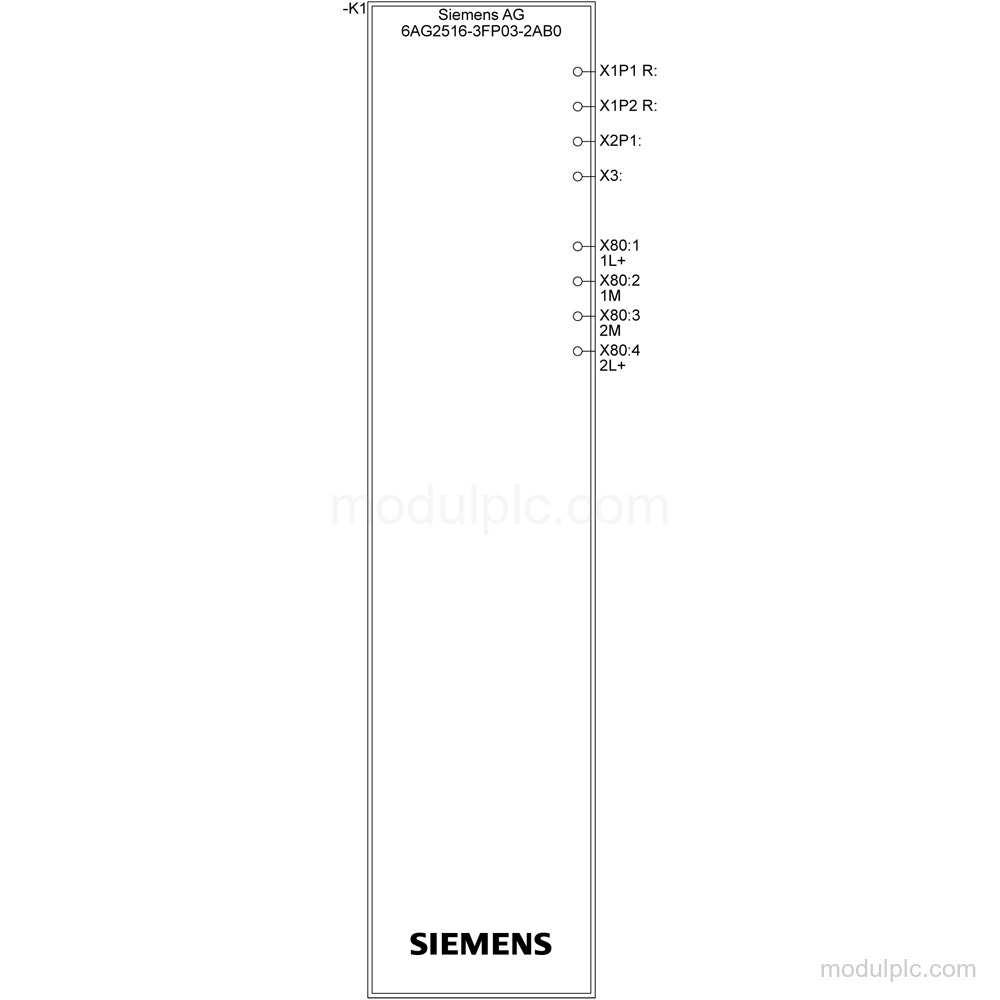

- Antarmuka PROFINET dan PROFIBUS: CPU ini memiliki 2 antarmuka PROFINET: X1 dengan 2 port RJ 45 dan switch terintegrasi, serta X2 dengan 1 port RJ 45. CPU juga memiliki 1 antarmuka RS 485, X3, untuk PROFIBUS.
- Memori kerja dan pemrosesan: Memori kerja terintegrasi adalah 3 Mbyte untuk program dan 7,5 Mbyte untuk data. Waktu pemrosesan CPU tipikal adalah 6 ns untuk operasi bit dan 7 ns untuk operasi word.
- Catu daya dan data listrik: Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan 19,2 V hingga 28,8 V DC. Konsumsi arus nominal adalah 0,87 A dan konsumsi arus maksimum 1,08 A.
- Protokol komunikasi: Komunikasi yang didukung mencakup PROFINET IO Controller, PROFINET IO Device, PROFIBUS DP master, OPC UA Client, dan OPC UA Server. MODBUS TCP juga didukung.
- Fail-safe dan diagnostik: CPU ini mendukung PROFIsafe V2.4 / V2.6, memiliki buffer diagnostik dengan hingga 3 200 entri, serta menyediakan LED RUN/STOP, ERROR, MAINT, dan STOP ACTIVE.
- Fitur railway dan lapisan konformal: Unit ini memiliki lapisan konformal dan mendukung operasi horizontal dari -40 °C hingga 60 °C, dengan +70 °C selama 10 min berdasarkan OT2, ST1/ST2 sesuai EN 50155. Operasi vertikal ditentukan dari -40 °C hingga 40 °C.
Pertanyaan yang Sering Diajukan
1. Antarmuka apa yang dimiliki Siemens 6AG2516-3FP03-2AB0?
CPU ini memiliki 2 antarmuka PROFINET dan 1 antarmuka PROFIBUS. X1 memiliki 2 port RJ 45 dan switch terintegrasi, X2 memiliki 1 port RJ 45, dan X3 adalah RS 485.
2. Berapa tegangan catu daya yang diperlukan CPU ini?
Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan 19,2 V hingga 28,8 V DC.
3. Berapa memori kerja yang tersedia?
CPU ini memiliki memori kerja program terintegrasi 3 Mbyte dan memori kerja data terintegrasi 7,5 Mbyte. SIMATIC Memory Card diperlukan.
4. Berapa batas suhu yang berlaku selama operasi?
Untuk pemasangan horizontal, rentangnya adalah -40 °C hingga 60 °C, dengan +70 °C selama 10 min berdasarkan OT2, ST1/ST2 sesuai EN 50155. Untuk pemasangan vertikal, rentangnya adalah -40 °C hingga 40 °C.
