Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

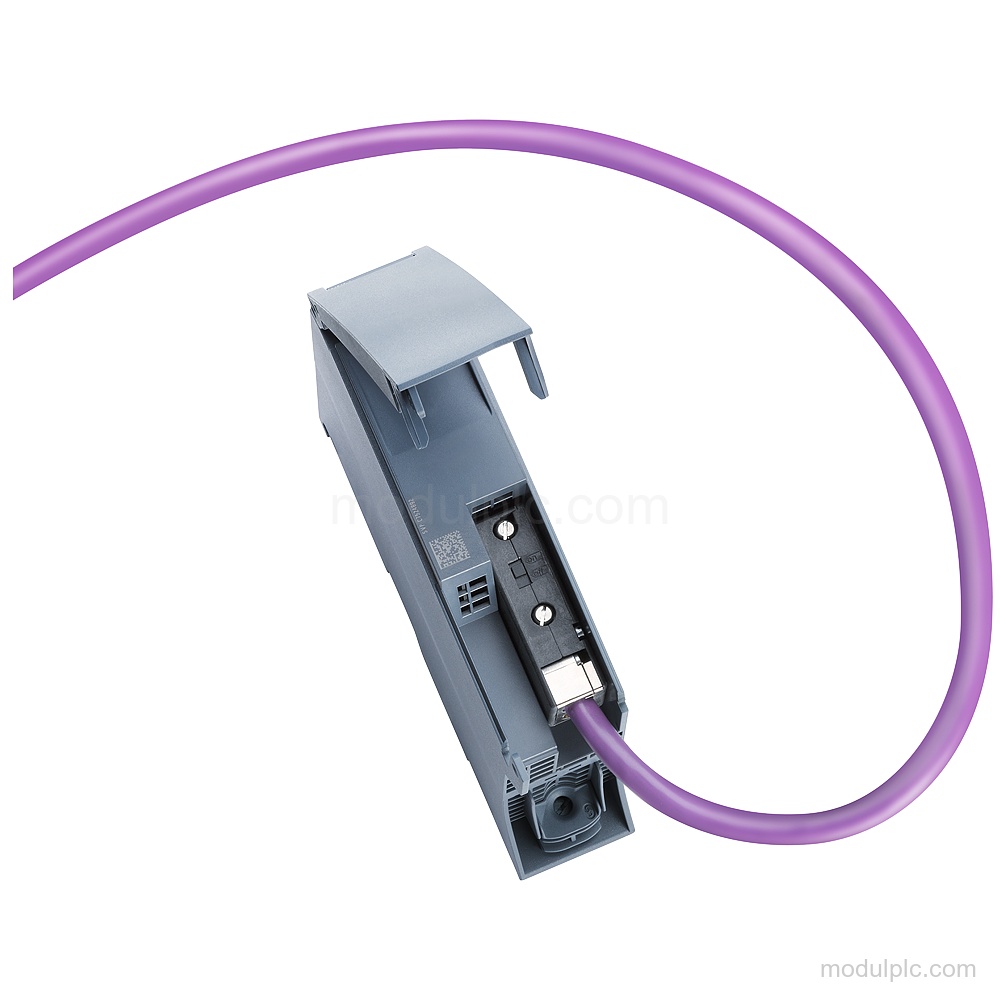

| Jenis produk | SIPLUS S7-1500 NET CM 1542-5 |
| Kecepatan transmisi PROFIBUS DP | 9.6 kbit/s … 12 Mbit/s |
| Koneksi listrik | 1 × soket Sub-D 9-pin (RS485) |
| Perangkat DP sebagai master DP | 125 |
| Tegangan catu daya | 15 V DC dari bus backplane |
| Arus konsumsi tipikal | 0.2 A |
| Kehilangan daya | 3 W |
| Perangkat lunak konfigurasi | STEP 7 Professional V12 (TIA Portal) atau lebih tinggi |
| Pemasangan | Pemasangan rel S7-1500 |
| Kelas perlindungan | IP20 |
Aplikasi
- Koneksi PROFIBUS DP: Menghubungkan sistem S7-1500 ke PROFIBUS DP sebagai master DP atau slave DP.
- Komunikasi S7 dan PG/OP: Mendukung komunikasi S7 dan PG/OP melalui koneksi PROFIBUS.
- Diagnostik dan sinkronisasi waktu: Menyediakan diagnostik dan meneruskan sinkronisasi waktu.
Fitur Utama
- Komunikasi PROFIBUS DP: Menghubungkan S7-1500 ke PROFIBUS DP sebagai master DP dan slave DP, dengan komunikasi S7 dan PG/OP, sinkronisasi waktu, serta diagnostik.
- Kecepatan transmisi dan antarmuka: Kecepatan transmisi: 9.6 kbit/s … 12 Mbit/s. Modul memiliki 1 koneksi listrik: soket Sub-D 9-pin (RS485).
- Kapasitas master DP: Mengoperasikan hingga 125 perangkat DP, dengan rentang alamat input total 8192 byte dan rentang alamat output total 8192 byte.
- Catu daya dan konsumsi: Catu daya: 15 V DC dari bus backplane. Arus konsumsi tipikal: 0.2 A. Kehilangan daya: 3 W.
- Pemasangan dan perlindungan: Modul kompak S7-1500 single width; dimensi: 35 mm × 142 mm × 129 mm. Pemasangan rel S7-1500 dan perlindungan IP20.
- Desain lingkungan SIPLUS: Lapisan konformal, kelas A; pengoperasian pada -40 … +70 °C untuk busbar yang disusun horizontal. Pengaktifan @ -25 °C.
Pertanyaan yang Sering Diajukan
1. Peran PROFIBUS DP apa yang didukung 6AG1542-5DX00-7XE0?
Modul ini mendukung pengoperasian sebagai master PROFIBUS DP dan slave DP.
2. Antarmuka dan kecepatan transmisi apa yang disediakan modul ini?
Modul memiliki 1 soket Sub-D 9-pin (RS485) dan kecepatan transmisi 9.6 kbit/s … 12 Mbit/s.
3. Detail catu daya dan pemasangan apa yang perlu diverifikasi sebelum menanyakan modul?
Catu dayanya adalah 15 V DC dari bus backplane, dan pemasangannya pada rel S7-1500.
