Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

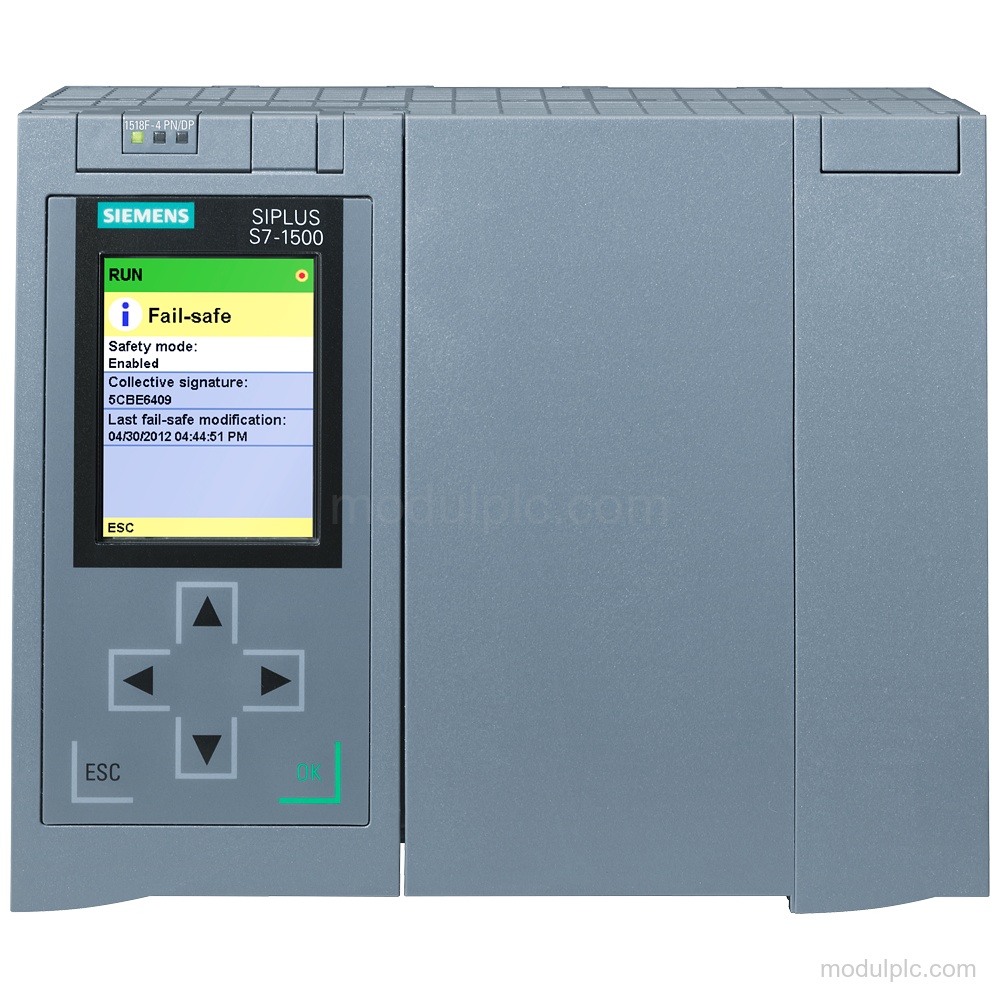

| Tipe produk | CPU 1518F-4PN/DP |
| Antarmuka PROFINET | 3 |
| Antarmuka PROFIBUS | 1 |
| Tegangan catu daya | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V DC |
| Waktu pemrosesan operasi bit | 1 ns, tip. |
| Laju transmisi PROFIBUS DP | 12 Mbit/s, maks. |
| Perangkat IO PROFINET | 512, maks.; untuk layanan PROFINET IO Controller dengan IRT |
| SIMATIC Memory Card | Diperlukan; 1 slot, hingga 32 Gbyte |
| Lapisan konformal | Kelas 2 untuk keandalan tinggi; perlindungan tipe 1 |
Aplikasi
- Kontrol I/O PROFINET: Mendukung komunikasi PROFINET IO Controller dan PROFINET IO device.
- Komunikasi PROFIBUS DP master: Mendukung komunikasi PROFIBUS DP master, termasuk aktivasi dan penonaktifan perangkat DP.
- Komunikasi Ethernet industri terbuka: Mendukung TCP/IP, ISO-on-TCP (RFC1006), UDP, DHCP, DNS, SNMP, DCP, dan LLDP.
Fitur Utama
- Antarmuka komunikasi: Memiliki 3 antarmuka PROFINET dan 1 antarmuka PROFIBUS; antarmukanya mencakup RJ 45 (Ethernet) dan RS 485.
- Komunikasi PROFINET: Mendukung PROFINET IO Controller, PROFINET IO device, komunikasi SIMATIC, komunikasi Open IE, dan PROFINET IRT.
- Komunikasi PROFIBUS: Menyediakan PROFIBUS DP master dengan laju transmisi maksimum 12 Mbit/s dan PROFIsafe V2.4 / V2.6.
- Kinerja pemrosesan: Waktu pemrosesan operasi bit biasanya 1 ns; operasi word dan aritmetika fixed point biasanya 2 ns.
- Catu daya dan kartu memori: Catu daya nominal adalah 24 V DC dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V. SIMATIC Memory Card diperlukan; 1 slot mendukung hingga 32 Gbyte.
- Lapisan konformal dan suhu: Memiliki lapisan konformal, Kelas 2 untuk keandalan tinggi, dan mendukung operasi dari 0 °C hingga 60 °C untuk pemasangan horizontal atau 0 °C hingga 40 °C untuk pemasangan vertikal.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah antarmuka PROFINET dan PROFIBUS pada 6AG1518-4FP00-4AB0?
Produk ini memiliki 3 antarmuka PROFINET dan 1 antarmuka PROFIBUS.
2. Berapa tegangan catu daya yang diperlukan CPU ini?
Catu daya nominalnya adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V DC.
3. Protokol komunikasi apa yang didukung?
Produk ini mendukung PROFINET IO, PROFIBUS DP master, komunikasi SIMATIC, komunikasi Open IE, TCP/IP, ISO-on-TCP (RFC1006), UDP, dan MODBUS TCP.
