Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis CPU | CPU 1513-1 PN |
| Memori kerja program | 300 kbyte |
| Memori kerja data | 1.5 Mbyte |
| Antarmuka PROFINET | 1 antarmuka; 2 port Ethernet RJ 45 dengan switch terintegrasi |
| Perangkat PROFINET IO Controller | Maksimal 128 IO Devices yang dapat disambungkan |
| Tegangan catu daya | Nominal 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V DC |
| Waktu pemrosesan operasi bit | 40 ns tipikal |
| Suhu operasi | -40 °C hingga 60 °C; pemasangan horizontal |
| SIMATIC Memory Card | Diperlukan; memori beban plug-in maksimum 32 Gbyte |
Aplikasi
- Kontrol I/O PROFINET: CPU mendukung fungsi PROFINET IO Controller dan PROFINET IO device, dengan hingga 128 IO Devices yang dapat disambungkan sebagai PROFINET IO Controller.
- Motion Control: CPU mendukung objek teknologi Motion Control dan menyediakan 800 sumber daya Motion Control untuk objek teknologi.
- Kontrol PID: CPU mendukung kontroler PID_Compact, PID_3Step, dan PID-Temp dengan pengoptimalan terintegrasi.
- Komunikasi terbuka: CPU mendukung komunikasi TCP/IP, ISO-on-TCP, UDP, OPC UA, dan MODBUS TCP.
Fitur Utama
- Pemrosesan CPU dan memori: Unit pemrosesan pusat dengan memori kerja terintegrasi 300 kbyte untuk program dan 1.5 Mbyte untuk data.
- Antarmuka PROFINET: 1 antarmuka PROFINET dengan 2 port Ethernet RJ 45, switch terintegrasi, 100 Mbps, serta fungsi PROFINET IO Controller dan PROFINET IO device.
- Catu daya: Catu daya nominal 24 V DC dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC dan perlindungan polaritas terbalik.
- Kinerja pemrosesan: Waktu pemrosesan tipikal 40 ns untuk operasi bit dan kinerja bit 40 ns.
- Pemasangan dan perlindungan: Lebar 35 mm, tinggi 147 mm, dan kedalaman 129 mm; lapisan konformal sesuai EN 61086 Kelas 2 dan perlindungan tipe 1 terhadap kontaminasi sesuai EN 60664-3.
- Kartu memori yang diperlukan: 1 SIMATIC Memory Card diperlukan; memori beban plug-in hingga 32 Gbyte.
Pertanyaan yang Sering Diajukan

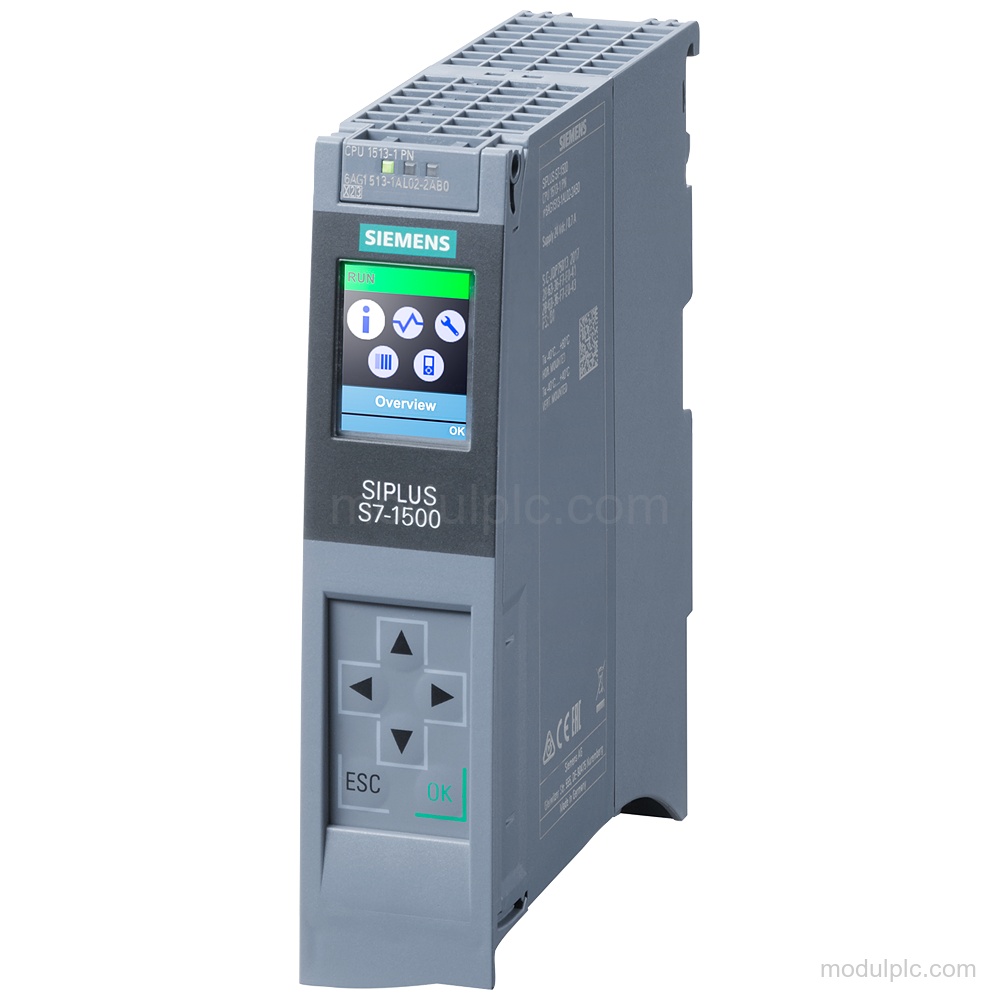

1. Apa jenis CPU Siemens 6AG1513-1AL02-2AB0?
Ini adalah unit pemrosesan pusat SIPLUS S7-1500 CPU 1513-1 PN berbasis 6ES7513-1AL02-0AB0.
2. Berapa banyak port PROFINET yang dimiliki CPU ini?
CPU ini memiliki 1 antarmuka PROFINET dengan 2 port Ethernet RJ 45 dan switch terintegrasi.
3. Berapa tegangan catu daya yang diperlukan CPU ini?
Tegangan catu daya nominalnya adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC.
4. Apakah SIMATIC Memory Card termasuk dalam CPU?
SIMATIC Memory Card diperlukan; sumber tidak menyatakan bahwa kartu tersebut termasuk.
