Ikhtisar produk
Ringkasan Teknis

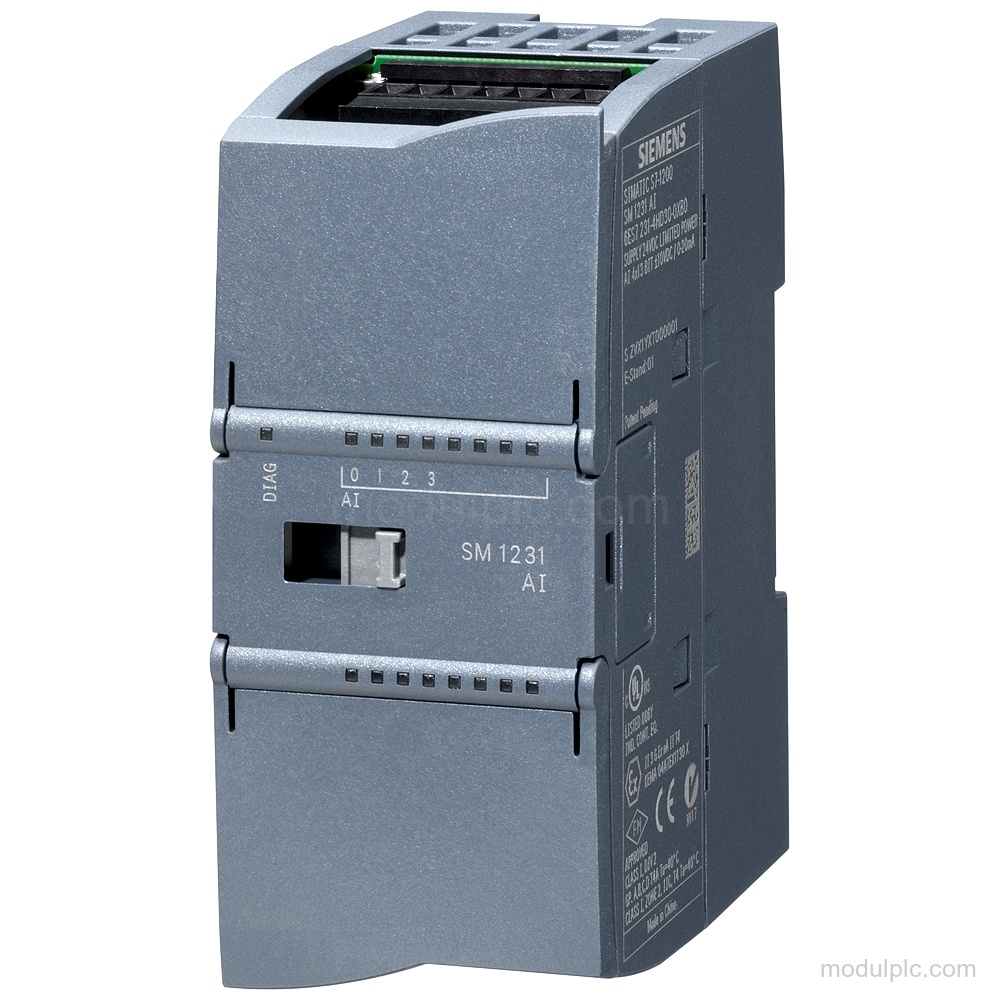

| Parameter | Nilai |
|---|---|
| Jenis modul | SM 1231, AI 4×16 bit RTD |
| Input analog | 4; termometer resistansi |
| Tegangan catu nominal | 24 V DC |
| Arus input tipikal | 40 mA |
| Arus bus backplane, tipikal | 80 mA pada 5 V DC |
| Rentang resistansi yang didukung | 150 Ω, 300 Ω, 600 Ω |
| Resolusi dengan rentang lebih | 15 bit; tanda + |
| Prinsip pengukuran | integrasi |
| Penekanan tegangan gangguan | 85 dB pada 50 / 60 / 400 Hz |
| Diagnostik | Alarm, diagnostik yang dapat dibaca, pemantauan tegangan catu, dan pemantauan putus kabel |
| Uji isolasi | 750 V DC (uji tipe) dan sesuai EN 50155 (uji rutin) |
| Tingkat proteksi | IP20 |
Aplikasi
- Pengukuran suhu dengan resistansi: Mengukur suhu menggunakan termometer resistansi Pt, Ni, dan Cu yang didukung.
Fitur Utama
- 4 input RTD analog: Modul SM 1231 dengan 4 input analog untuk termometer resistansi.
- Termometer resistansi yang didukung: Mendukung Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100, dan LG-Ni1000.
- Catu nominal dan konsumsi: Tegangan catu nominal: 24 V DC. Arus input tipikal: 40 mA; arus tipikal bus backplane pada 5 V DC: 80 mA.
- Resolusi dan konversi: Resolusi dengan rentang lebih: 15 bit; tanda +. Prinsip pengukuran: integrasi. Waktu integrasi tidak dapat diparameterkan.
- Diagnostik dan isolasi: Memiliki alarm, diagnostik yang dapat dibaca, alarm diagnostik, pemantauan tegangan catu, pemantauan putus kabel, serta LED status input dan pemeliharaan. Isolasi diuji dengan 750 V DC (uji tipe).
- Pemasangan berbasis rel: Memerlukan konektor depan. Dimensi: 45 mm × 100 mm × 75 mm. Tingkat proteksi: IP20.
Pertanyaan yang Sering Diajukan
1. Jenis input apa yang digunakan 6AG2231-5PD32-1XB0?
Modul ini memiliki 4 input analog untuk termometer resistansi.
2. Termometer resistansi apa yang didukung?
Modul ini mendukung Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100, dan LG-Ni1000.
3. Catu apa yang diperlukan modul ini?
Tegangan catu nominalnya adalah 24 V DC.
4. Diagnostik apa yang tersedia?
Modul ini memiliki alarm, diagnostik yang dapat dibaca, pemantauan tegangan catu, pemantauan putus kabel, serta LED status input dan pemeliharaan.
5. Detail koneksi dan pemasangan apa yang perlu diverifikasi?
Modul ini memerlukan konektor depan dan memiliki dimensi 45 mm × 100 mm × 75 mm dengan proteksi IP20.
