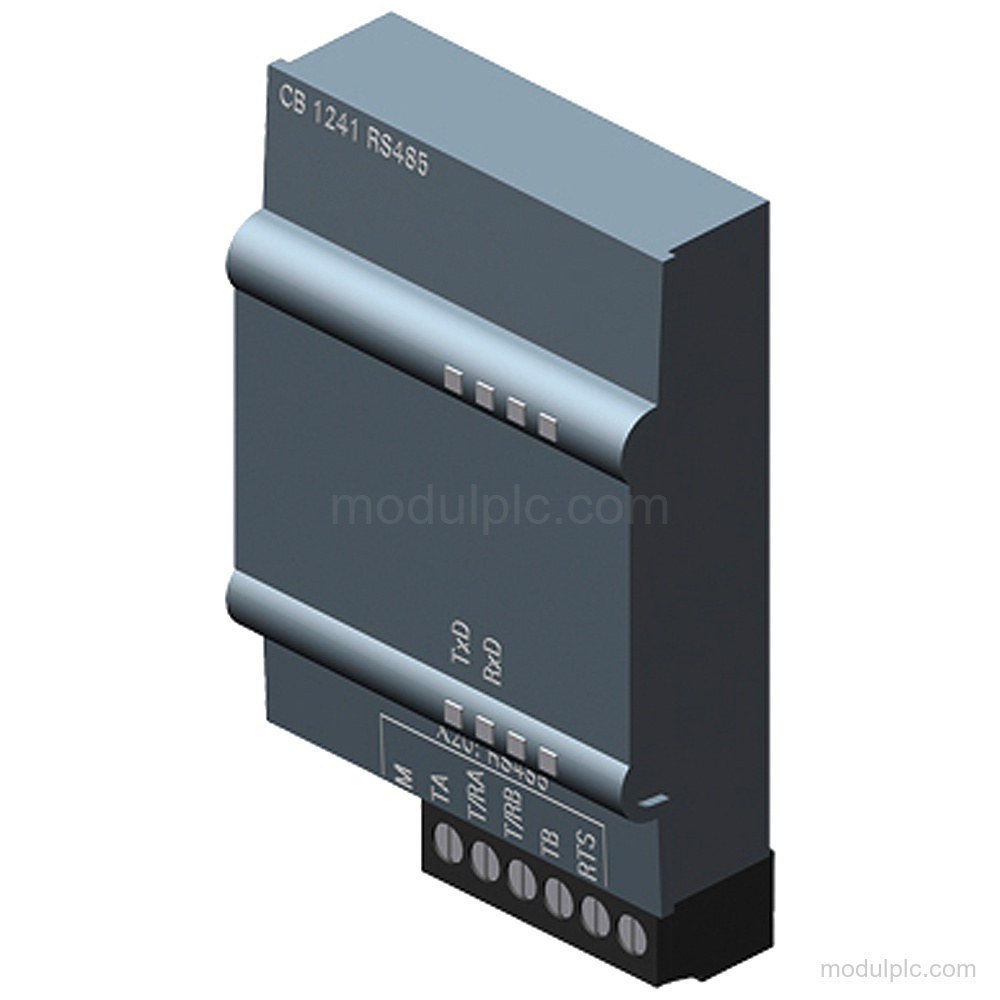

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | CB 1241 RS 485 |
| Antarmuka komunikasi | RS-485 |
| Protokol yang didukung | Freeport; ASCII; master Modbus RTU; perangkat Modbus RTU; USS |
| Arus input dari bus backplane 5 V DC, tipikal | 50 mA |
| Kehilangan daya, tipikal | 1.5 W |
| Tingkat perlindungan IP | IP20 |
Aplikasi
- Komunikasi Freeport: Mendukung komunikasi Freeport melalui RS-485.
- Komunikasi Modbus RTU: Mendukung komunikasi master Modbus RTU dan perangkat Modbus RTU.
Fitur Utama
- Papan komunikasi RS-485: Desainasi tipe produk: CB 1241 RS 485, berbasis 6ES7241-1CH30-1XB0.
- Dukungan protokol: Mendukung Freeport, ASCII, master Modbus RTU, perangkat Modbus RTU, dan USS; ASCII serta USS tersedia sebagai fungsi pustaka.
- Parameter Freeport: Panjang telegram maksimum: 1 kbyte; 7 atau 8 bit per karakter; 1 bit stop standar atau 2 bit stop.
- Koneksi dan diagnostik: Panjang kabel point-to-point maksimum 1 000 m. Fungsi diagnostik: Ya.
- Data elektris dan lingkungan: Arus input dari bus backplane 5 V DC, tipikal: 50 mA. Kehilangan daya, tipikal: 1.5 W. Tingkat perlindungan IP: IP20; lapisan konformal: Kelas 2 untuk keandalan tinggi.
Pertanyaan yang Sering Diajukan
1. Antarmuka komunikasi apa yang digunakan 6AG1241-1CH30-5XB1?
Produk ini menggunakan antarmuka RS-485 dan memiliki terminal block.
2. Protokol apa yang didukung papan komunikasi RS-485 ini?
Produk ini mendukung Freeport, ASCII, master Modbus RTU, perangkat Modbus RTU, dan USS. ASCII serta USS tersedia sebagai fungsi pustaka.
3. Berapa panjang kabel dan dukungan diagnostiknya?
Panjang kabel point-to-point maksimum adalah 1 000 m, dan fungsi diagnostik tersedia.
