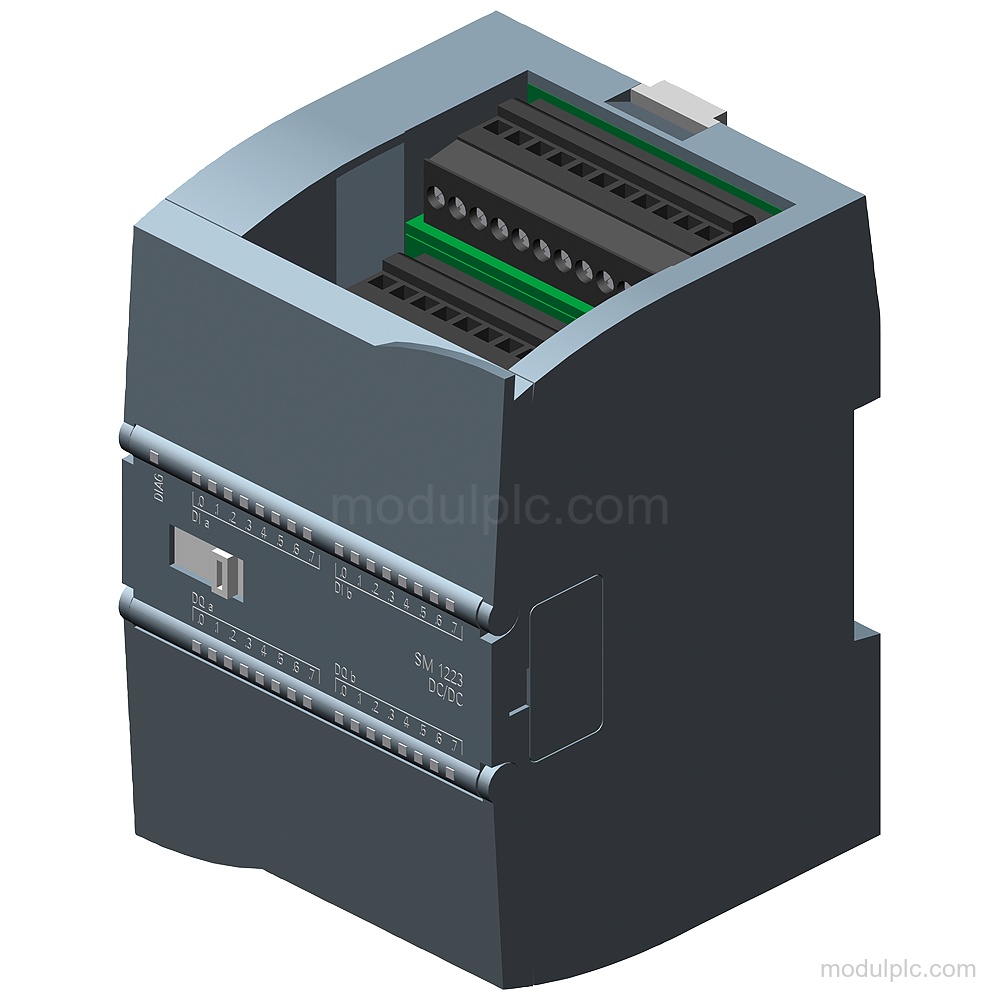

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | SM 1223, DI 16×24 V DC, DQ 16×24 V DC |
| Input digital | 16 |
| Output digital | 16 |
| Tegangan catu nominal | 24 V DC |
| Rentang tegangan catu yang diizinkan | 20.4 V hingga 28.8 V |
| Nilai nominal arus output | 0.5 A |
| Sinyal input 0 | 5 V DC pada 1 mA |
| Sinyal input 1 | 15 V DC pada 2.5 mA |
| Indikasi diagnostik | Alarm dan LED untuk status input dan output |
| Derajat proteksi | IP20 |
| Konektor depan | Wajib digunakan |
Aplikasi
- Akuisisi sinyal digital: 16 input digital mengakuisisi sinyal 24 V DC.
- Kontrol output digital: 16 output transistor mengontrol beban hingga 0.5 A dengan beban resistif atau 5 W dengan beban lampu.
Fitur Utama
- I/O digital: 16 input digital dan 16 output transistor digital.
- Sinyal 24 V DC: Nilai nominal input dan output adalah 24 V DC; sinyal input 0 adalah 5 V DC pada 1 mA dan sinyal 1 adalah 15 V DC pada 2.5 mA.
- Kapasitas output: Output transistor mendukung 0.5 A dengan beban resistif dan 5 W dengan beban lampu.
- Diagnostik: Alarm diagnostik dan indikasi LED tersedia untuk status input dan output.
- Catu daya dan proteksi: Tegangan catu nominal adalah 24 V DC, dengan rentang yang diizinkan dari 20.4 V hingga 28.8 V. Derajat proteksi adalah IP20.
- Instalasi dan koneksi: Konektor depan wajib digunakan. Dimensi 70 mm × 100 mm × 75 mm dan bobot sekitar 310 g.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input dan output digital pada 6AG1223-1BL32-2XB0?
Modul ini memiliki 16 input digital dan 16 output transistor digital.
2. Tegangan sinyal apa yang digunakan modul ini?
Tegangan nominal input dan output adalah 24 V DC. Ambang sinyal input adalah 5 V DC pada 1 mA untuk sinyal 0 dan 15 V DC pada 2.5 mA untuk sinyal 1.
3. Beban output apa yang dapat dialihkan modul ini?
Setiap output transistor mendukung 0.5 A dengan beban resistif atau 5 W dengan beban lampu.
4. Apakah modul ini menyediakan diagnostik?
Ya. Modul ini memiliki alarm diagnostik dan indikasi LED untuk status input dan output.
5. Detail koneksi dan pemasangan apa yang perlu diverifikasi?
Konektor depan wajib digunakan. Dimensinya 70 mm × 100 mm × 75 mm, bobotnya sekitar 310 g, dan derajat proteksinya IP20.
