Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

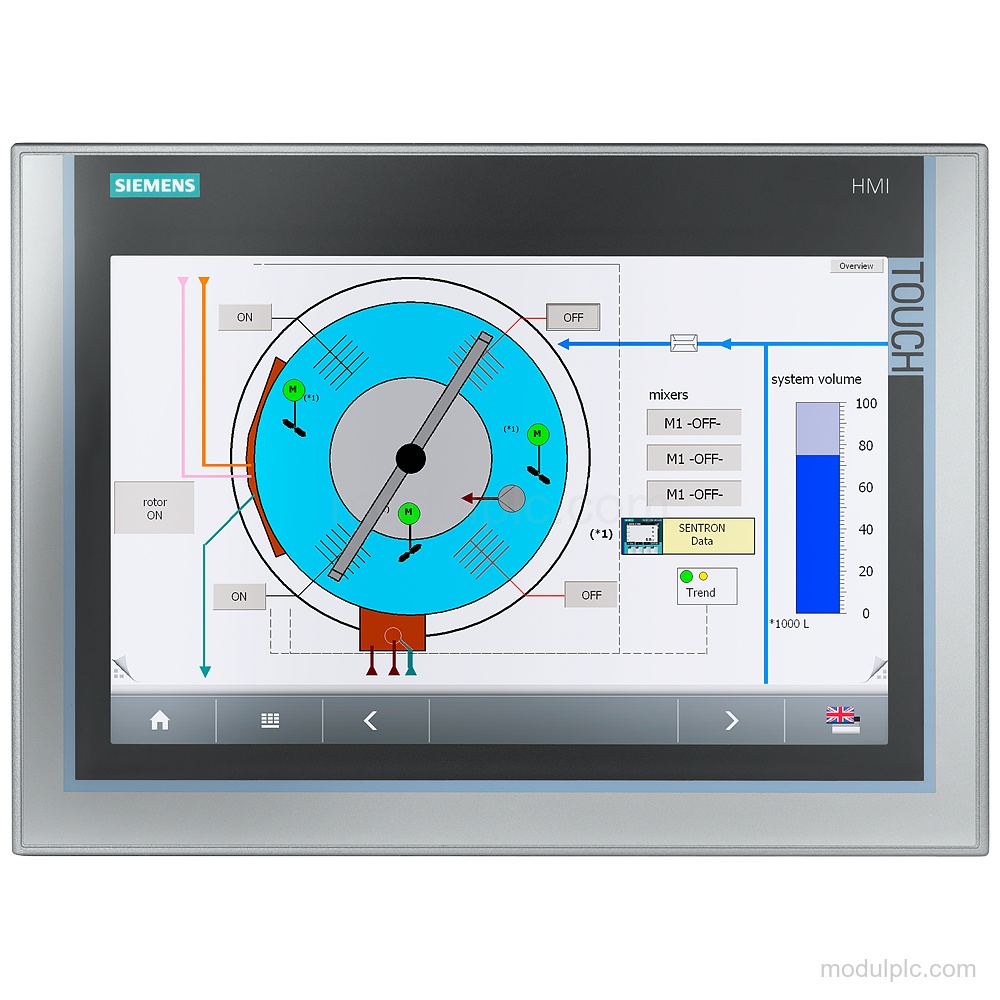

| Jenis produk | TP1200 Comfort |
| Berbasis pada | 6AV2124-0MC01-0AX0 |
| Layar | 12.1 in TFT; 1 280 pixel × 800 pixel; 16 777 216 warna |
| Operasi sentuh | Resistif analog; keyboard layar numerik dan alfanumerik |
| Catu daya | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Antarmuka | 1 antarmuka Ethernet industri dengan 2 port switch; 1 RS 422 / 485 gabungan; 2 USB 2.0 |
| Protokol | PROFINET, PROFIBUS, EtherNet/IP, MPI, MODBUS, OPC UA Client, dan OPC UA Server |
| Pemasangan | Vertikal; format potret dan lanskap; sudut maksimum 35° tanpa penyangga eksternal |
| Perlindungan | IP65 bagian depan; IP20 bagian belakang |
| Siklus produk | Pengumuman penghentian produk secara bertahap |
Aplikasi
- Visualisasi nilai proses: Konfigurasi mendukung tampilan nilai proses sebagai keluaran dan pengaturan nilai proses sebagai masukan.
- Penanganan alarm dan pesan: Konfigurasi mendukung sistem alarm dengan buffer dan pengakuan, indikator pesan, pesan bit, dan pesan analog.
- Kopling proses: Sumber mencantumkan kopling proses dengan S7-1200, S7-1500, S7-200, S7-300/400, LOGO!, WinAC, SIMOTION, Allen Bradley, Mitsubishi, OMRON Host Link, Modicon, OPC UA Client, dan OPC UA Server.
Fitur Utama
- Layar dan operasi sentuh: Layar TFT 12.1 in dengan resolusi horizontal 1 280 pixel, resolusi vertikal 800 pixel, dan 16 777 216 warna. Layar sentuh resistif analog mendukung keyboard layar numerik dan alfanumerik.
- Komunikasi industri: Panel ini memiliki 1 antarmuka Ethernet industri dengan 2 port switch, 1 antarmuka gabungan RS 422 / 485, dan 2 antarmuka USB 2.0. PROFINET, PROFIBUS, EtherNet/IP, MPI, dan MODBUS didukung.
- Catu daya DC dan daya: Catu daya: 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V. Konsumsi arus nominal 0.85 A dan masukan daya aktif tipikal 20 W.
- Pemasangan dan perlindungan: Pemasangan vertikal didukung, begitu juga format potret dan lanskap. Sudut kemiringan maksimum yang diizinkan tanpa penyangga eksternal adalah 35°. Perlindungan adalah IP65 di bagian depan dan IP20 di bagian belakang.
- Desain lingkungan SIPLUS: Panel ini memiliki lapisan konformal, Kelas 2 untuk keandalan tinggi menurut EN 61086, dan perlindungan Tipe 1 terhadap pengotoran menurut EN 60664-3. Untuk pemasangan vertikal, operasi ditentukan dari 0 °C hingga 50 °C.
Pertanyaan yang Sering Diajukan
1. Fungsi layar dan sentuh apa yang tersedia pada 6AG1124-0MC01-4AX0?
Produk ini memiliki layar TFT 12.1 in dengan resolusi 1 280 pixel × 800 pixel dan 16 777 216 warna. Layar sentuh resistif analog menyediakan keyboard layar numerik dan alfanumerik.
2. Antarmuka komunikasi dan protokol apa yang didukung?
Produk ini memiliki 1 antarmuka Ethernet industri dengan 2 port switch, 1 antarmuka gabungan RS 422 / 485, dan 2 antarmuka USB 2.0. Protokol yang didukung mencakup PROFINET, PROFIBUS, EtherNet/IP, MPI, dan MODBUS.
3. Detail pemasangan dan perlindungan apa yang perlu diverifikasi sebelum meminta penawaran?
Panel ini mendukung pemasangan vertikal, potret, dan lanskap. Sudut kemiringan maksimumnya tanpa penyangga eksternal adalah 35°, dengan perlindungan IP65 di bagian depan dan IP20 di bagian belakang.
