Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CPU 1512SP-1 PN |
| Memori kerja program | 200 kbyte |
| Memori kerja data | 1 Mbyte |
| Antarmuka PROFINET | 1; total 3 port, 1 terintegrasi + 2 melalui BusAdapter |
| Tegangan catu nominal | 24 V DC |
| Tegangan catu yang diizinkan | 19.2 V hingga 28.8 V DC |
| Waktu operasi bit CPU | 48 ns tipikal |
| Master PROFIBUS DP | Ya; melalui modul CM DP |
| Siklus hidup produk | Pengumuman penghentian produk secara bertahap |
Aplikasi
- Pemrosesan pusat: Menjalankan program pengguna dengan bahasa pemrograman LAD, FBD, STL, SCL, dan GRAPH.
- Komunikasi PROFINET: Menyediakan komunikasi PROFINET IO Controller dan PROFINET IO device, termasuk layanan IRT dan RT.
- Komunikasi PROFIBUS DP: Beroperasi sebagai master atau device PROFIBUS DP melalui modul CM DP.
- Aplikasi perkeretaapian: Mendukung aplikasi perkeretaapian dengan kepatuhan terhadap EN 50121-3-2, EN 50121-4, EN 50124-1, EN 50125-1, EN 50125-2, EN 50125-3, EN 50155, dan EN 61373.
Fitur Utama
- Kinerja pemrosesan CPU: Operasi bit: 48 ns tipikal; operasi word: 58 ns tipikal; aritmetika floating point: 307 ns tipikal.
- Memori: Memori kerja terintegrasi: 200 kbyte untuk program dan 1 Mbyte untuk data. SIMATIC Memory Card diperlukan; memori beban plug-in hingga 32 Gbyte.
- Antarmuka PROFINET: Satu antarmuka PROFINET dengan switch 3 port terintegrasi; port 1 dan port 2 memerlukan BusAdapter.
- Catu daya dan perlindungan: Tegangan catu nominal: 24 V DC, rentang yang diizinkan 19.2 V hingga 28.8 V DC, dengan perlindungan polaritas terbalik.
- Kondisi operasi: Pemasangan horizontal: -40 °C hingga 60 °C, dengan +70 °C selama 10 menit berdasarkan OT1, ST1/ST2 sesuai EN 50155. Pemasangan vertikal: -40 °C hingga 50 °C.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6AG2512-1DK01-1AB0?

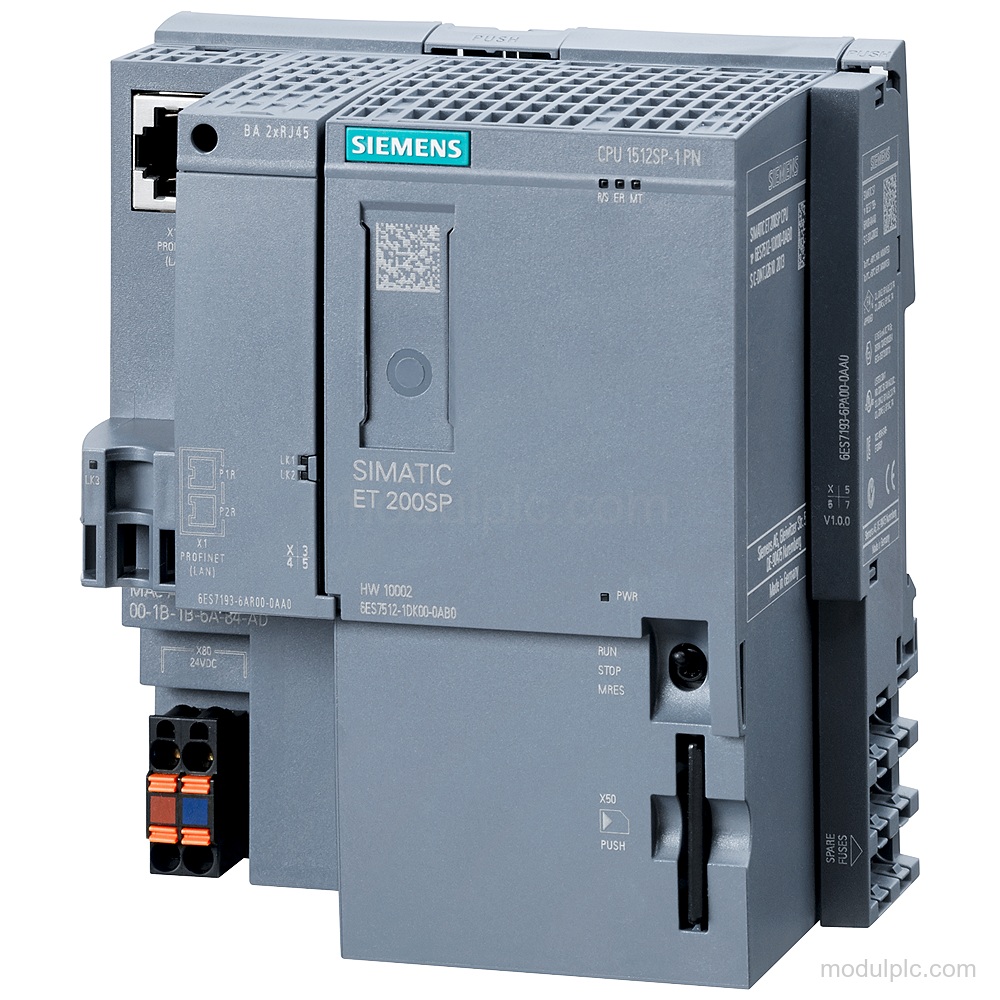

Ini adalah unit pemrosesan pusat SIPLUS ET 200SP CPU 1512SP-1 PN berdasarkan 6ES7512-1DK01-0AB0.
2. Memori apa yang dimiliki CPU ini?
Unit ini memiliki memori kerja terintegrasi 200 kbyte untuk program dan 1 Mbyte untuk data. SIMATIC Memory Card diperlukan.
3. Antarmuka jaringan apa yang tersedia?
Unit ini memiliki 1 antarmuka PROFINET dengan total 3 port: 1 port terintegrasi dan 2 port melalui BusAdapter. PROFIBUS juga didukung melalui modul CM DP.
4. Berapa tegangan catu yang diperlukan CPU ini?
Tegangan catu nominalnya 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC dan perlindungan polaritas terbalik.
5. Apa yang harus diverifikasi sebelum meminta penawaran?
Verifikasi SIMATIC Memory Card dan BusAdapter yang diperlukan, karena SIMATIC Memory Card diperlukan dan port 1 serta port 2 memerlukan BusAdapter.
