Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | BU tipe A0 |
| Catu terukur | 24 V DC |
| Kapasitas hantar arus bus P1 dan P2, maks. | 10 A |
| Kapasitas hantar arus terminal proses, maks. | 2 A |
| Terminal proses | 16 |
| Tipe terminal | Terminal push-in |
| Penampang konduktor | 0.14 mm2 hingga 2.5 mm2; AWG 26 hingga AWG 14 |
| Kelas suhu kereta api | OT4, ST1/ST2; posisi pemasangan horizontal |
| Lapisan konformal | Kelas 2 untuk keandalan tinggi; perlindungan Tipe 1 |
Fitur Utama
- Base unit tipe BU A0: Penetapan tipe produk: BU tipe A0; berbasis 6ES7193-6BP00-0DA0.
- Catu dan kapasitas arus: Catu terukur: 24 V DC. Kapasitas hantar arus maksimum adalah 10 A untuk bus P1 dan P2 serta 2 A untuk terminal proses.

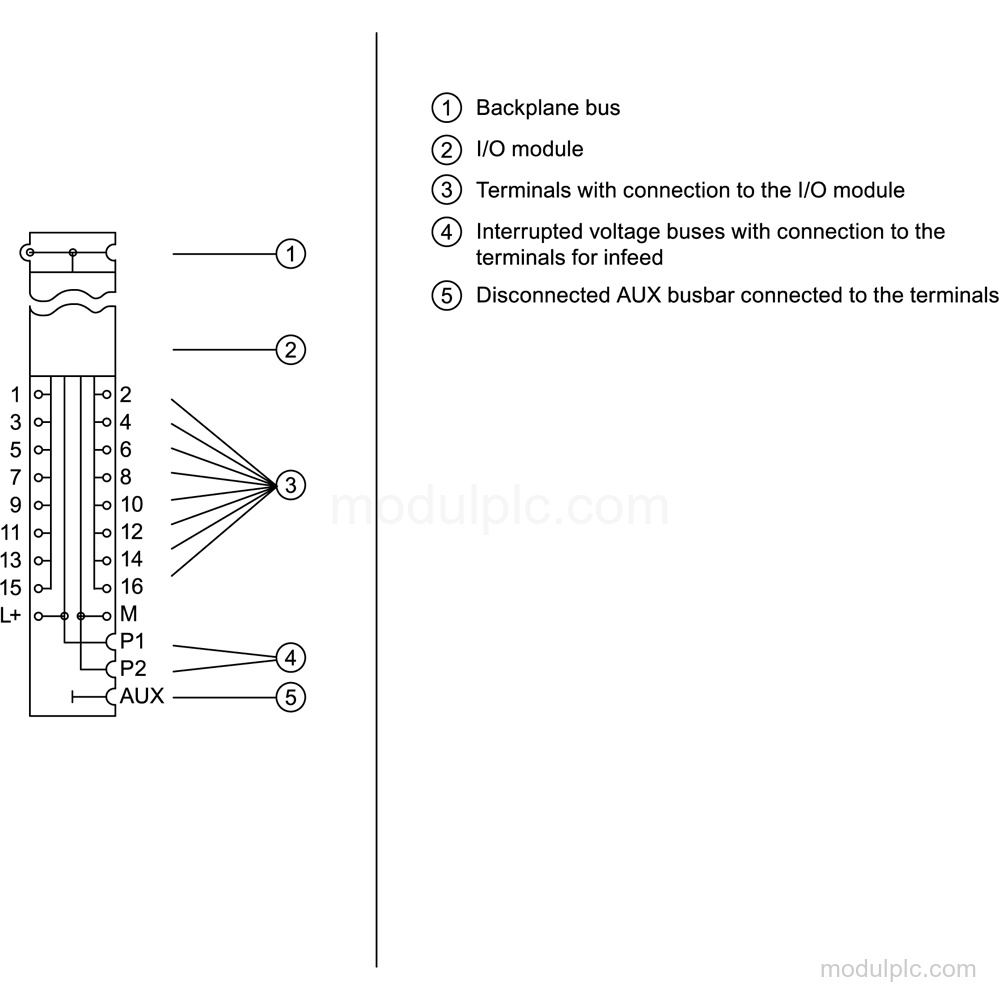

- Terminal proses: Tipe terminal push-in dengan 16 terminal proses ke modul I/O; penampang konduktor: 0.14 mm2 hingga 2.5 mm2 (AWG 26 hingga AWG 14).
- Lapisan konformal: Lapisan konformal tersedia dengan Kelas 2 untuk keandalan tinggi dan perlindungan Tipe 1 terhadap pengotoran.

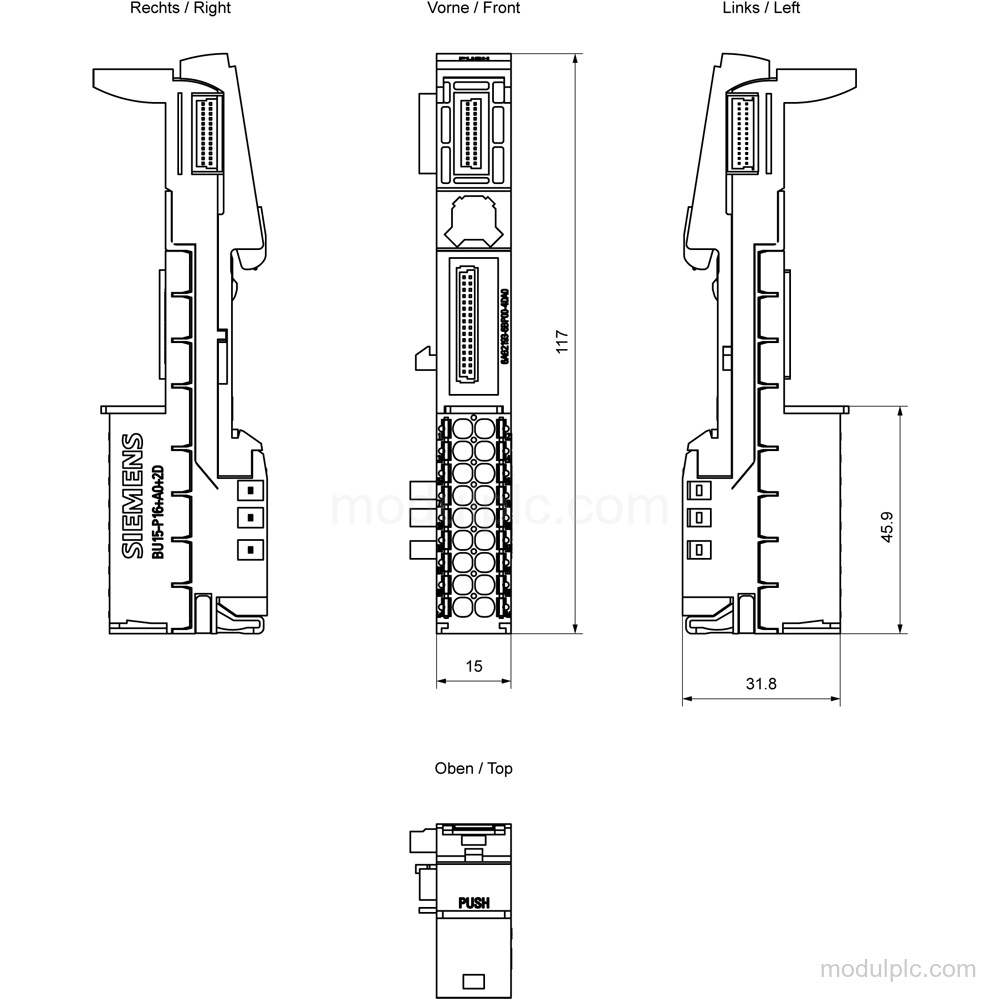

- Dimensi pemasangan: Lebar: 15 mm; tinggi: 117 mm; kedalaman: 35 mm. Unit memiliki 1 slot dan mendukung batas suhu pemasangan horizontal dan vertikal yang tercantum dalam sumber.
- Peringkat lingkungan kereta api: Peringkat aplikasi kereta api mencakup kelas suhu OT4, ST1/ST2 menurut EN 50155, dengan posisi pemasangan horizontal, serta Kategori 1 Kelas A/B menurut EN 61373.
Pertanyaan yang Sering Diajukan
1. Apa tipe produk 6AG2193-6BP00-4DA0?
Produk ini memiliki penetapan tipe BU tipe A0 dan berbasis 6ES7193-6BP00-0DA0.
2. Berapa jumlah terminal prosesnya?
Produk ini memiliki 16 terminal proses ke modul I/O dan 0 terminal ke bus AUX.
3. Catu dan kapasitas arus apa yang perlu diperiksa?
Catu terukurnya adalah 24 V DC. Kapasitas hantar arus maksimum adalah 10 A untuk bus P1 dan P2 serta 2 A untuk terminal proses.
4. Metode koneksi dan ukuran konduktor apa yang digunakan?
Produk ini menggunakan terminal push-in dan menerima penampang konduktor dari 0.14 mm2 hingga 2.5 mm2 (AWG 26 hingga AWG 14).
5. Apa yang termasuk terkait terminal AUX?
Produk ini tanpa terminal AUX; jumlah terminal ke bus AUX adalah 0.
