Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | Tipe BU A0 |
| Tegangan catu nominal | 24 V DC |
| Terminal proses | 16; Pro slot |
| Terminal bus P1 dan P2 | 2; Pro slot |
| Kapasitas hantar arus bus P1 dan P2 | maks. 10 A |
| Kapasitas hantar arus terminal proses | maks. 2 A |
| Tipe terminal | Terminal push-in |
| Pemisahan potensial | Antara bus backplane dan tegangan catu: Ya |
| Suhu pemasangan horizontal | -40 °C hingga 70 °C; -40 °C termasuk kondensasi/bunga es |
| Suhu pemasangan vertikal | -40 °C hingga 50 °C |
Fitur Utama
- Tipe dan konfigurasi BU: Tipe BU A0 dengan 1 slot; tipe A0. Pengodean otomatis: Ya. Grup potensial diteruskan dari kiri; tidak ada grup potensial baru yang dibentuk.
- Catu daya dan isolasi: Tegangan catu nominal: 24 V DC. Pemisahan potensial antara bus backplane dan tegangan catu: Ya. Isolasi diuji dengan 707 V DC (uji tipe).

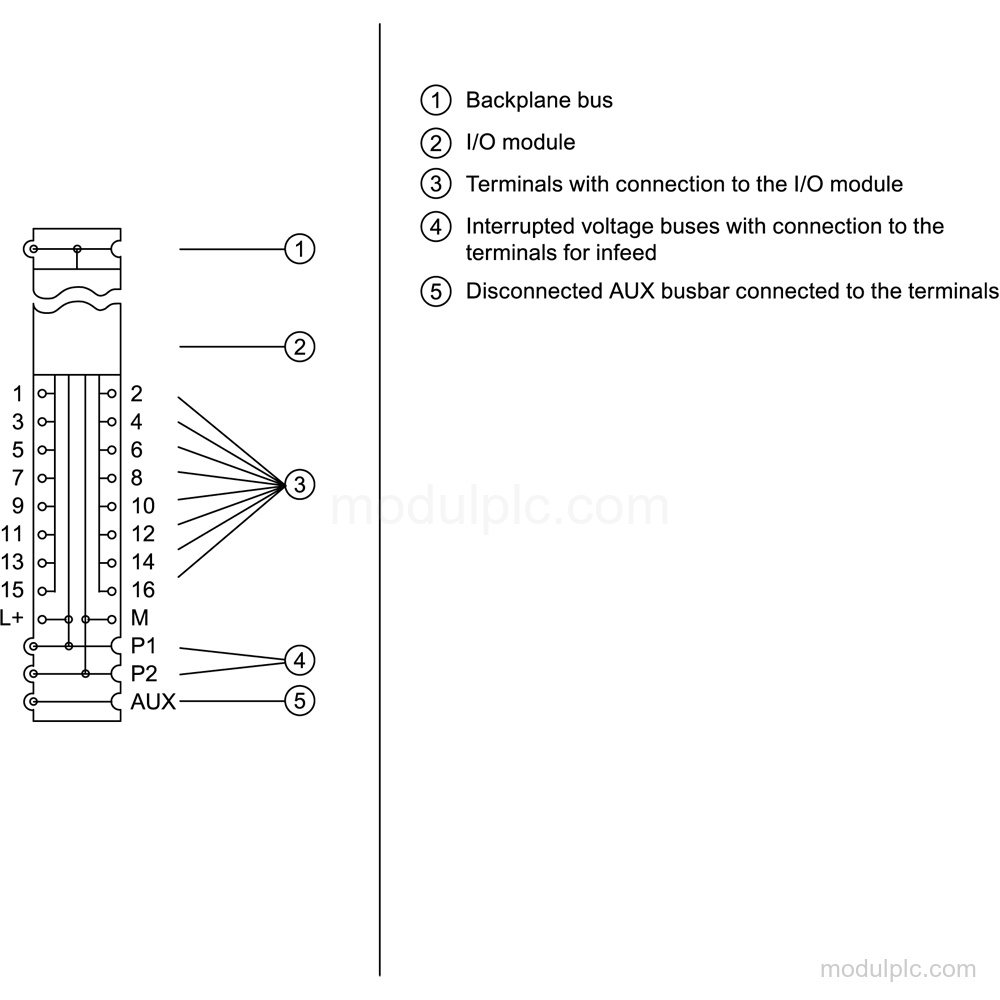

- Terminal dan koneksi: Terminal push-in dengan 16 terminal proses ke modul I/O dan 2 terminal dengan koneksi ke bus P1 dan P2. Terminal AUX: 0; konfigurasi yang dipilih tanpa terminal AUX.
- Kapasitas hantar arus: Bus P1 dan P2: maks. 10 A. Terminal proses: maks. 2 A.
- Suhu pemasangan: Pemasangan horizontal: -40 °C hingga 70 °C, dengan -40 °C termasuk kondensasi/bunga es. Pemasangan vertikal: -40 °C hingga 50 °C.

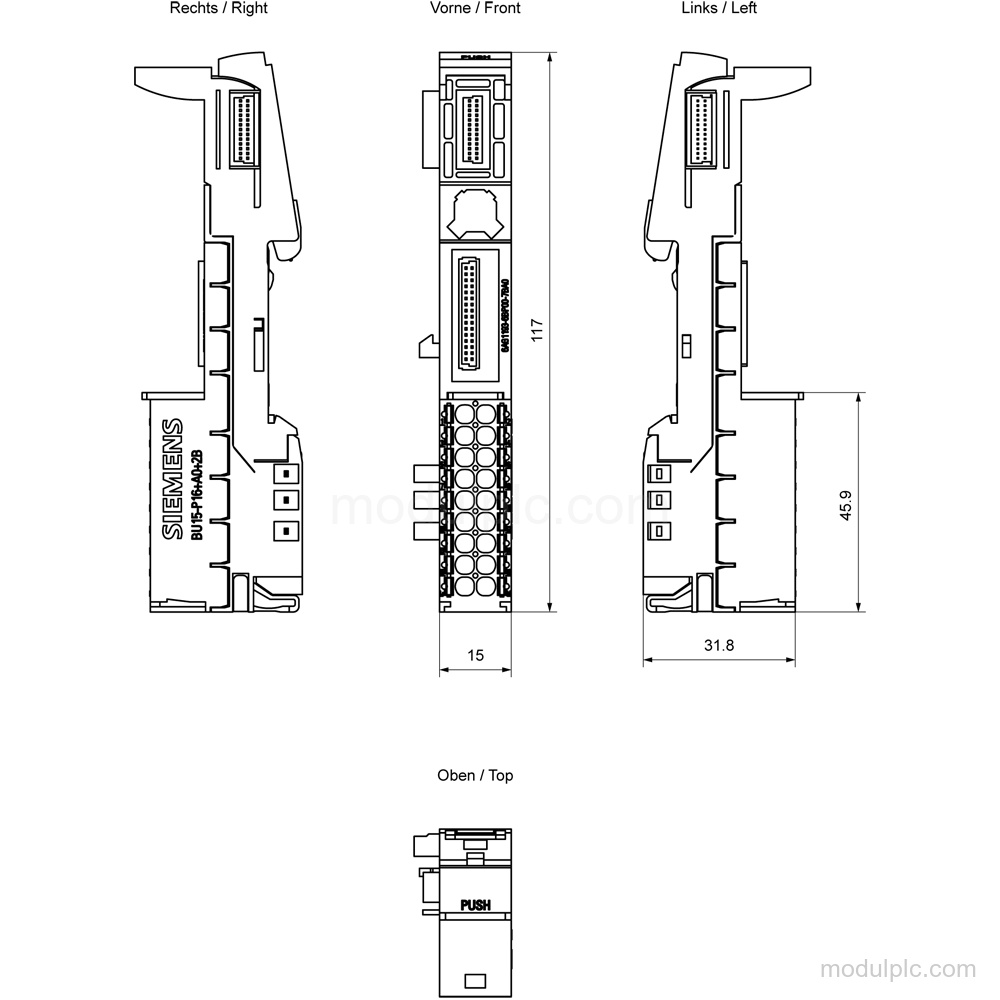

- Dimensi dan lapisan: Dimensi: lebar 15 mm x tinggi 117 mm x kedalaman 35 mm. Lapisan konformal: Ya; Kelas 2 untuk keandalan tinggi.
Pertanyaan yang Sering Diajukan
1. Apa tipe produk 6AG1193-6BP00-7BA0?
Produk ini memiliki tipe BU A0 dan berbasis pada 6ES7193-6BP00-0BA0.
2. Berapa jumlah terminal prosesnya?
Produk ini memiliki 16 terminal proses ke modul I/O; kapasitas hantar arus terminal proses maks. 2 A.
3. Terminal apa yang termasuk dalam konfigurasi ini?
Produk ini memiliki terminal push-in dan tanpa terminal AUX. Jumlah terminal ke bus AUX adalah 0.
