Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | IM 153-4 PN HF |
| Protokol bus | PROFINET IO |
| Tegangan catu, terukur | 24 V DC |
| Rentang tegangan catu, diizinkan | 20.4 V hingga 28.8 V DC |
| Modul per antarmuka perangkat DP, maks. | 12 |
| IO Controller shared device, maks. | 2 |
| Arus keluaran untuk bus backplane, maks. | 1.5 A pada 5 V DC |
| Kehilangan daya, tipikal | 6 W |
| Tingkat perlindungan IP | IP20 |
| Suhu sekitar saat beroperasi | -40 °C hingga 70 °C; pengaktifan pada -25 °C |
Fitur Utama
- Jenis modul antarmuka: Penetapan jenis produk: IM 153-4 PN HF; berbasis 6ES7153-4BA00-0XB0.
- Komunikasi PROFINET: Protokol bus/transmisi: PROFINET IO. TCP/IP, SNMP, LLDP, ping, dan ARP didukung.
- Kapasitas modul: Mendukung hingga 12 modul per antarmuka perangkat DP dan mendukung shared device dengan hingga 2 IO Controller.
- Tegangan catu: Tegangan catu terukur: 24 V DC; rentang yang diizinkan: 20.4 V hingga 28.8 V DC.
- Diagnostik dan perlindungan: Tersedia LINK LED, RX/TX LED, dan diagnostik modul. Tingkat perlindungan: IP20.
- Dimensi pemasangan: Dimensi: lebar 40 mm, tinggi 125 mm, dan kedalaman 118 mm. Berat sekitar 215 g.
Pertanyaan yang Sering Diajukan

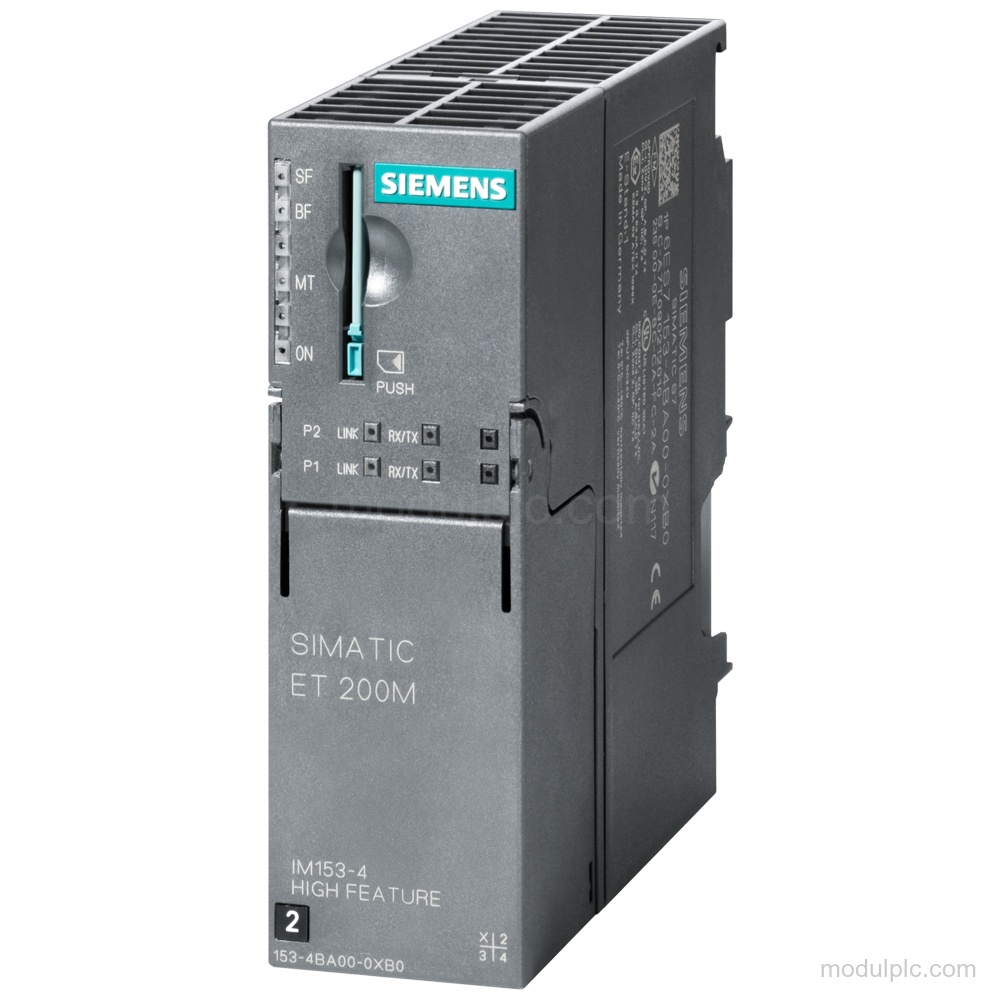

1. Apa jenis modul Siemens 6AG1153-4BA00-7XB0?
Modul ini memiliki penetapan jenis produk IM 153-4 PN HF dan berbasis 6ES7153-4BA00-0XB0.
2. Berapa tegangan catu modul ini?
Tegangan catu terukurnya adalah 24 V DC, dengan rentang yang diizinkan dari 20.4 V hingga 28.8 V DC.
3. Berapa banyak modul yang didukung antarmuka ini?
Modul ini mendukung hingga 12 modul per antarmuka perangkat DP.
4. Protokol komunikasi dan diagnostik apa yang tersedia?
Modul ini menggunakan PROFINET IO dan mendukung TCP/IP, SNMP, LLDP, ping, serta ARP. LINK LED, RX/TX LED, dan diagnostik modul tersedia.
5. Apa yang perlu diverifikasi sebelum meminta penawaran?
Verifikasi nomor pesanan, kebutuhan PROFINET IO, rentang catu, jumlah modul, dimensi, perlindungan IP20, dan kondisi suhu operasi yang tercantum.
