Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | AI 4xI 2-wire HART |
| Kanal input analog | 4 input diferensial |
| Rentang arus yang didukung | 4 mA hingga 20 mA |
| Resolusi dengan rentang lebih | 16 bit |
| Catu nominal | 24 V DC |
| Rentang catu yang diizinkan | 19.2 V hingga 28.8 V DC |
| Batas kerusakan arus input maksimum | 50 mA |
| Resistansi input | 280 Ω; + sekitar 0.35 V tegangan maju dioda |
| BaseUnits | BU tipe A0, A1 |
| Suhu pemasangan horizontal | -40 °C hingga 60 °C; pengaktifan pada -30 °C |
Aplikasi

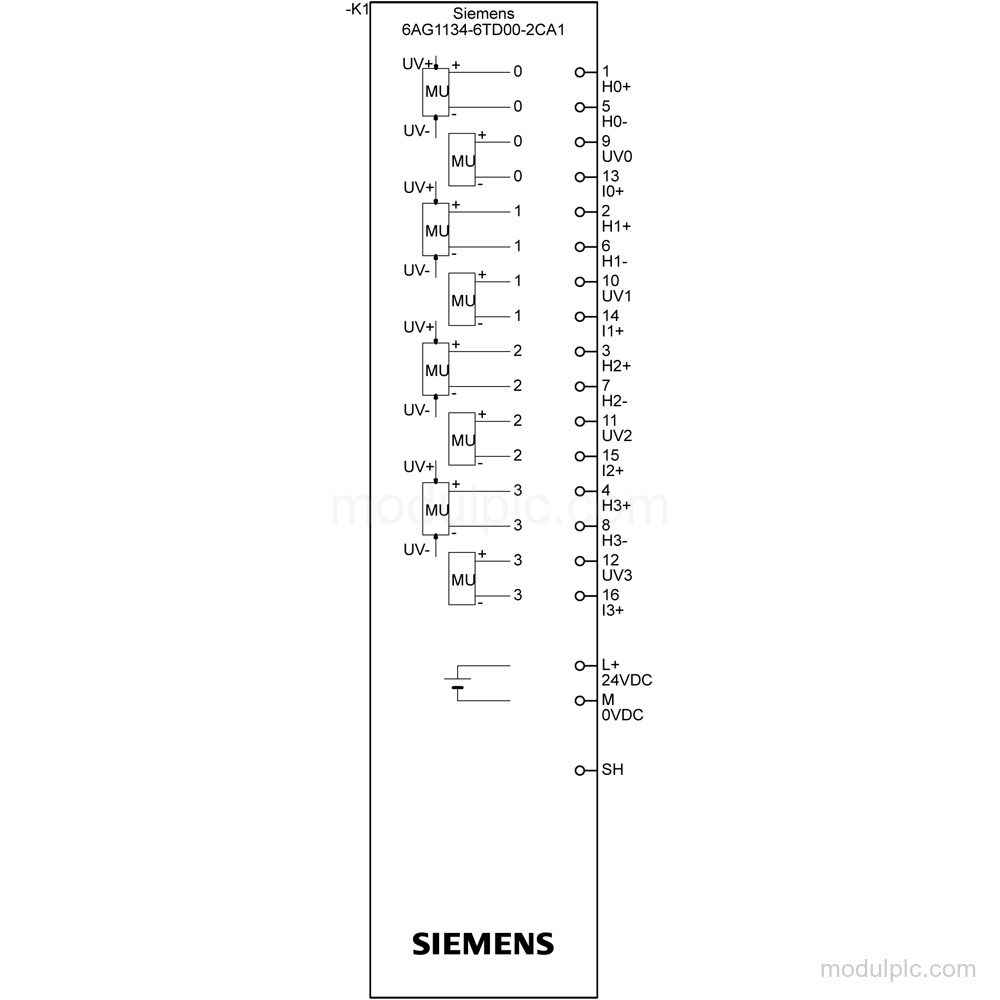

- Pengukuran arus: Mengukur sinyal arus transduser 2-kawat melalui 4 input analog 4 mA hingga 20 mA.
- Akuisisi input HART: Mengakuisisi sinyal input analog HART melalui 4 kanal modul.
Fitur Utama
- Input analog HART: 4 input analog diferensial mendukung pengukuran arus dengan transduser 2-kawat pada rentang 4 mA hingga 20 mA dengan 15 bit + tanda.
- Resolusi dan konversi: Resolusi dengan rentang lebih adalah 16 bit. Waktu integrasi dapat diparameterkan kanal demi kanal.
- Diagnosis: Diagnosis mencakup pemantauan tegangan catu, putus kabel, hubung singkat, kesalahan grup, keluar batas atas/bawah rentang, alarm diagnosis, dan alarm nilai batas.
- Catu dan keluaran enkoder: Catu nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V. Keluaran catu enkoder adalah 24 V dengan perlindungan hubung singkat dan arus keluaran maksimum 20 mA; maksimum 50 mA per kanal selama < 10 s.

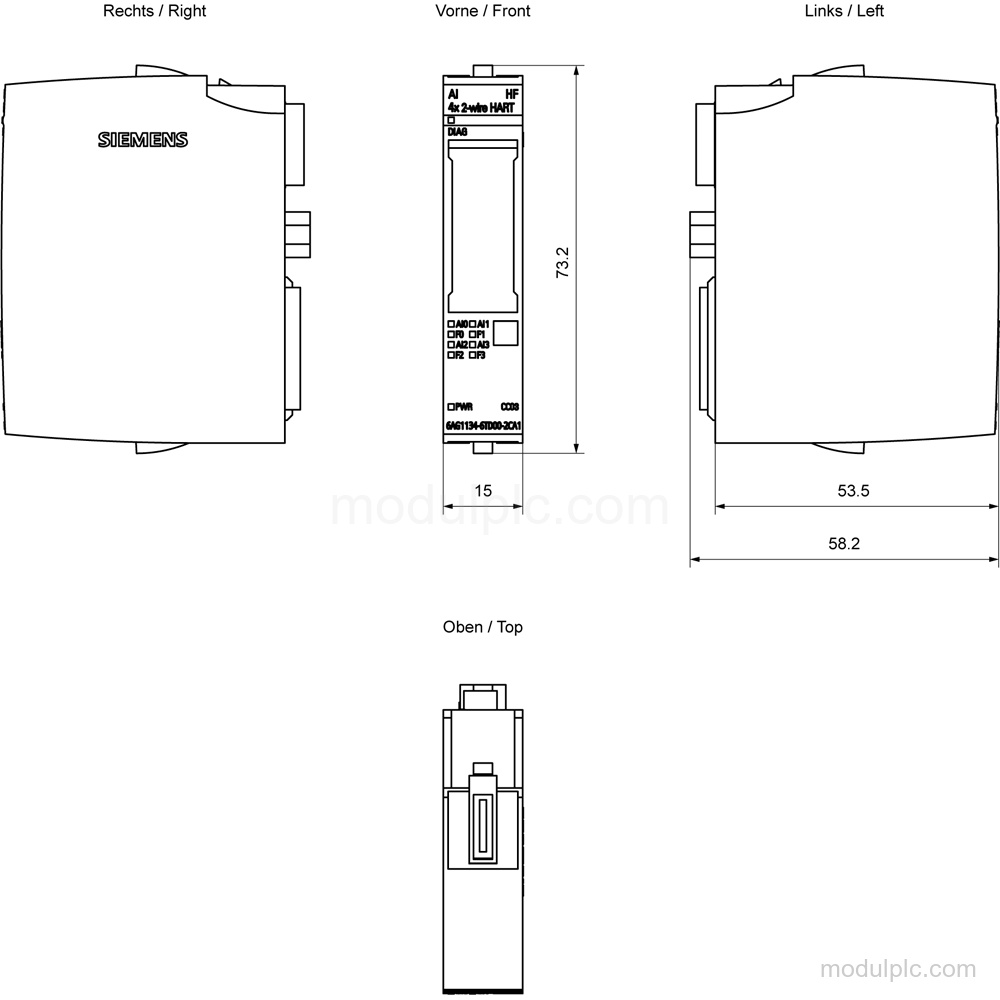

- Pemasangan dan dimensi: Modul sesuai untuk BU tipe A0, A1 dan memiliki elemen pengodean mekanis Tipe A. Dimensinya lebar 15 mm, tinggi 73 mm, dan kedalaman 58 mm; berat sekitar 31 g.
- Perlindungan SIPLUS: Modul memiliki lapisan konformal, Kelas 2 untuk keandalan tinggi, dan perlindungan Tipe 1 terhadap kontaminasi. Pemasangan horizontal mendukung -40 °C hingga 60 °C; pemasangan vertikal mendukung -40 °C hingga 50 °C, dengan pengaktifan pada -30 °C.
Pertanyaan yang Sering Diajukan
1. Berapa banyak kanal input analog yang dimiliki 6AG1134-6TD00-2CA1?
Modul ini memiliki 4 input analog diferensial untuk pengukuran arus.
2. Rentang arus apa yang didukung modul ini?
Modul ini mendukung 4 mA hingga 20 mA untuk transduser 2-kawat, dengan 15 bit + tanda.
3. Berapa tegangan catu yang diperlukan modul ini?
Catu nominalnya 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC.
4. Diagnosis apa saja yang tersedia?
Modul menyediakan pemantauan tegangan catu, diagnosis putus kabel dan hubung singkat kanal demi kanal, kesalahan grup, keluar batas atas/bawah rentang kanal demi kanal, alarm diagnosis, dan alarm nilai batas.
5. BaseUnits dan kondisi pemasangan apa yang perlu diverifikasi sebelum permintaan penawaran?
Verifikasi BU tipe A0 atau A1 dan orientasi pemasangan yang diperlukan. Pemasangan horizontal mendukung -40 °C hingga 60 °C; pemasangan vertikal mendukung -40 °C hingga 50 °C, dengan pengaktifan pada -30 °C.
