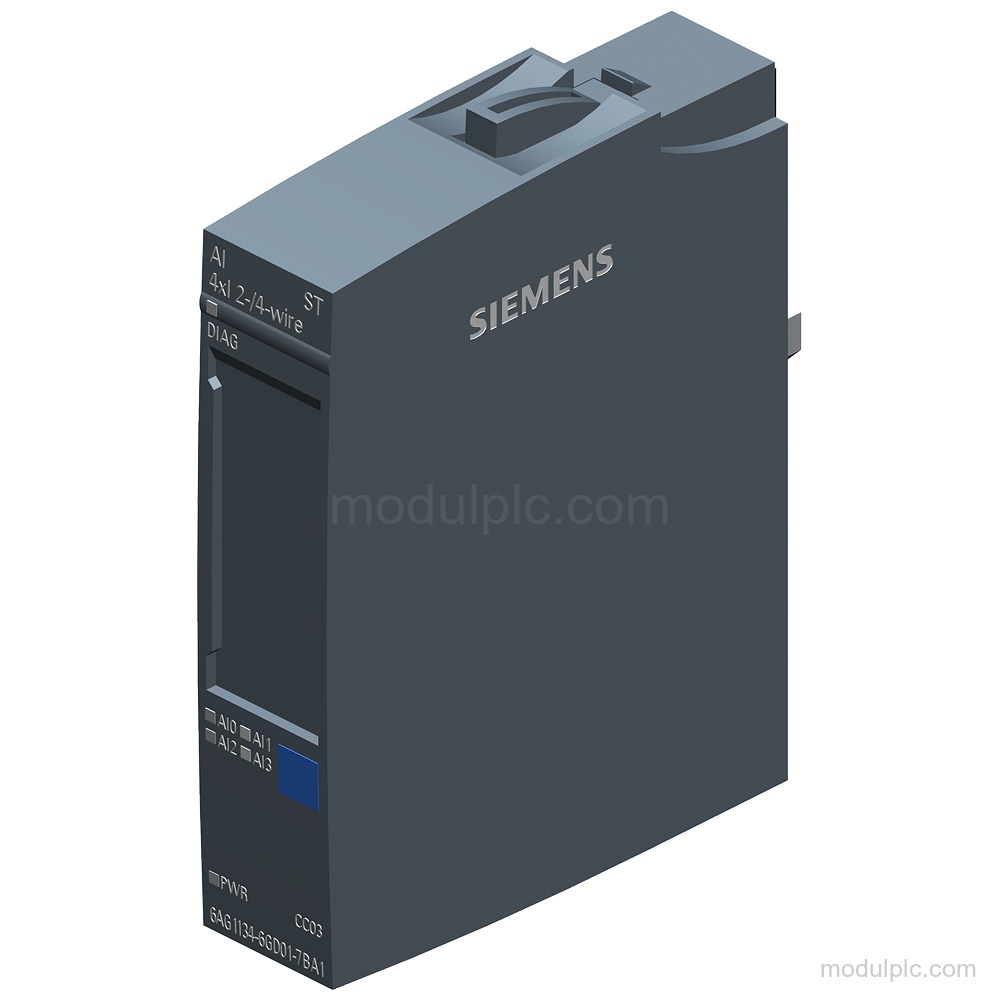

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | AI 4xI 2-/4-wire ST |
| Input analog | 4; di atas 60 °C maks. 1x ±20 mA diizinkan |
| Rentang input | 0 hingga 20 mA; -20 mA hingga +20 mA; 4 mA hingga 20 mA |
| Resolusi | 16 bit termasuk tanda |
| Tegangan catu | 24 V DC nominal; 19.2 V hingga 28.8 V diizinkan |
| Koneksi | Transduser 2-kawat dan 4-kawat; BU tipe A0, A1 |
| Waktu konversi | 180 / 60 / 50 ms per kanal |
| Diagnostik | Diagnostik modul, alarm diagnostik, putus kabel pada 4 hingga 20 mA, hubung singkat, kesalahan grup |
| Isolasi | Antara kanal dan bus backplane; 10 V DC antara input |
Aplikasi
- Akuisisi sinyal arus: Mengakuisisi sinyal arus dari transduser 2-kawat dan 4-kawat pada rentang input yang didukung.
- Diagnostik input: Menyediakan alarm diagnostik serta mendeteksi putus kabel pada 4 hingga 20 mA, hubung singkat, masalah tegangan catu, dan kesalahan grup.
Fitur Utama
- Kanal input analog: 4 input arus analog mendukung rentang 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.

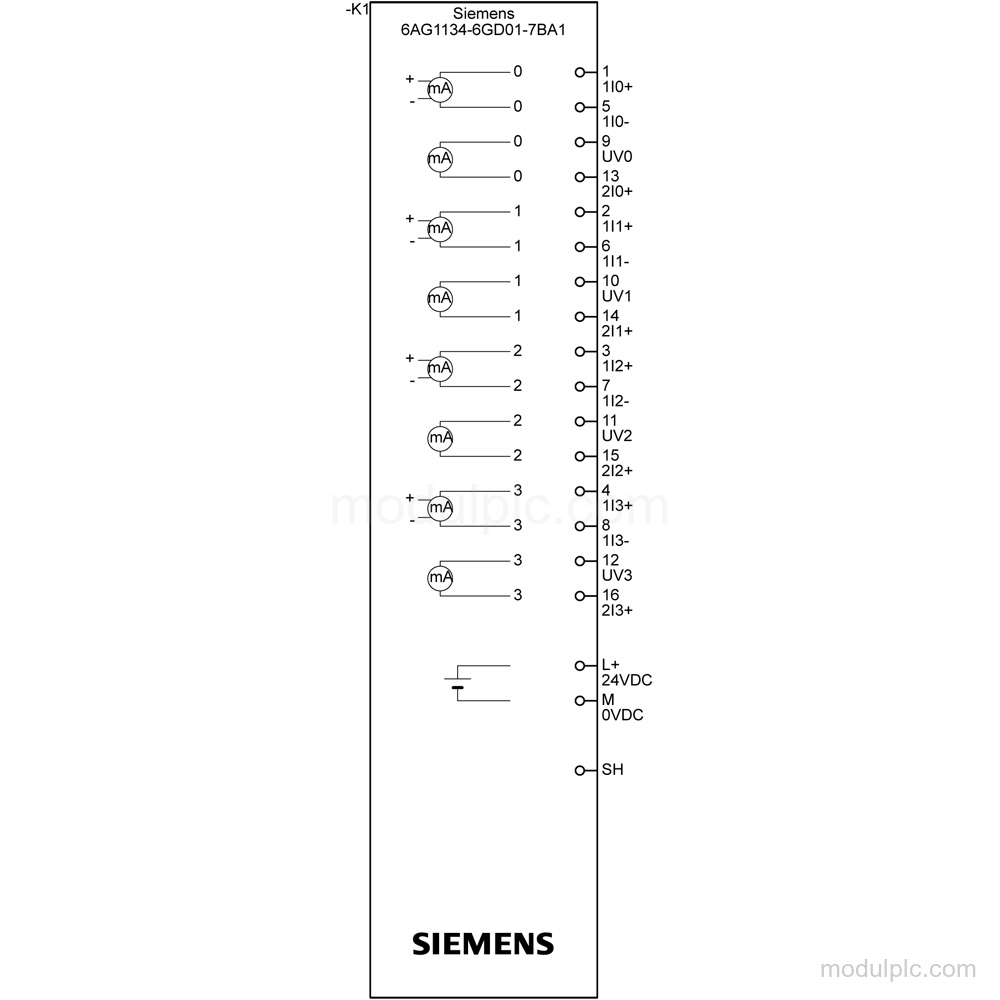

- Pengukuran 2-/4-kawat: Mendukung pengukuran arus dengan transduser 2-kawat dan 4-kawat; beban transduser 2-kawat maks. 650 Ω.
- Resolusi dan konversi: Resolusinya 16 bit termasuk tanda; waktu konversi per kanal adalah 180 / 60 / 50 ms.
- Catu dan perlindungan: Catu nominalnya 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V dan perlindungan polaritas terbalik.
- Diagnostik dan isolasi: Mendukung diagnostik modul, alarm diagnostik, deteksi putus kabel pada 4 hingga 20 mA, deteksi hubung singkat, kesalahan grup, dan isolasi antara kanal dan bus backplane.

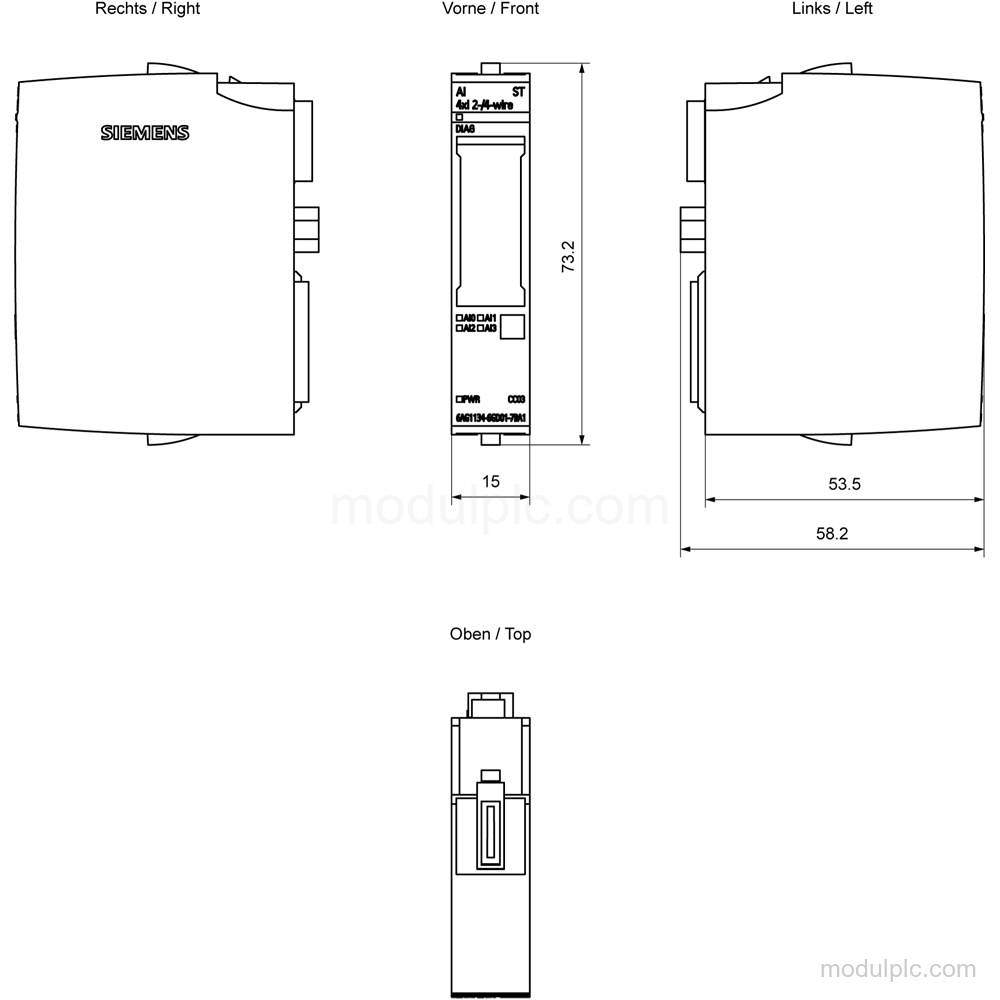

- Pemasangan dan dimensi: Sesuai untuk BU tipe A0 dan A1, dengan pemasangan horizontal dari -40 °C hingga 70 °C dan dimensi 15 mm × 73 mm × 58 mm.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input analog 6AG1134-6GD01-7BA1?
Modul ini memiliki 4 input arus analog. Di atas 60 °C, maks. 1x ±20 mA diizinkan.
2. Rentang arus apa yang didukung?
Rentang input yang didukung adalah 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
3. Apakah modul dapat menggunakan transduser 2-kawat dan 4-kawat?
Ya. Modul mendukung pengukuran arus dengan transduser 2-kawat dan 4-kawat serta sesuai untuk BU tipe A0 dan A1.
4. Berapa tegangan catu yang diperlukan modul?
Catu nominalnya 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V dan perlindungan polaritas terbalik.
