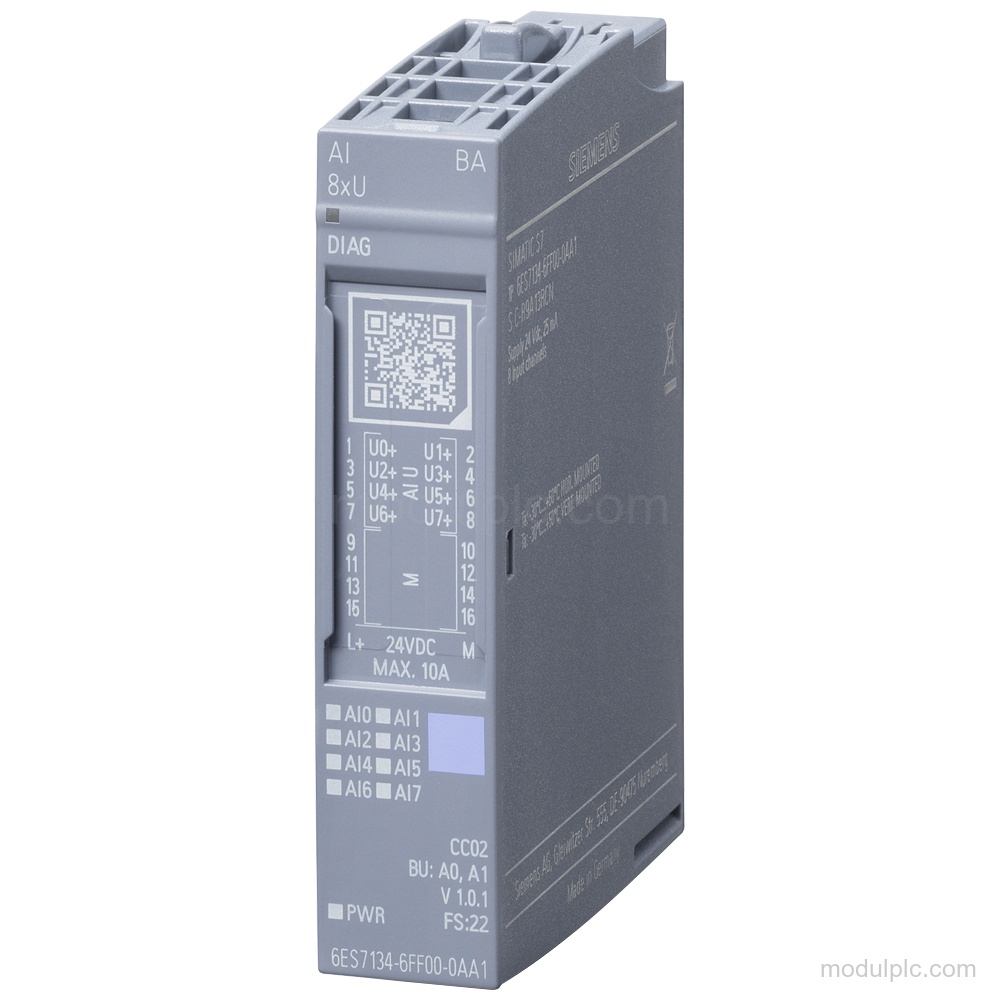

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe modul | AI 8xU BA |
| Input analog | 8; Single-ended |
| Rentang tegangan yang didukung | 0 hingga +10 V; -10 V hingga +10 V |
| Resolusi | 15 bit untuk 0 hingga +10 V; 16 bit termasuk tanda untuk -10 V hingga +10 V |
| Tegangan catu | 24 V DC nominal; 19.2 V hingga 28.8 V DC yang diizinkan |
| Waktu siklus | 1 ms; per kanal |
| Resistansi input | 100 kΩ untuk 0 hingga 10 V dan -10 V hingga +10 V |
| Diagnostik | Diagnostik modul, alarm diagnostik, kesalahan grup, keluar batas atas/bawah rentang |
| Koneksi BaseUnit | BU tipe A0, A1 untuk koneksi 1-kawat dan 2-kawat |
Aplikasi
- Pengukuran tegangan: Modul ini mendukung pengukuran tegangan melalui input tegangan analognya.
Fitur Utama
- Input analog: 8 input tegangan analog single-ended.
- Rentang input dan resolusi: 0 hingga +10 V dengan 15 bit, atau -10 V hingga +10 V dengan 16 bit termasuk tanda.
- Diagnostik modul: Fungsi diagnostik, alarm diagnostik, pemantauan tegangan catu, kesalahan grup, keluar batas atas/bawah rentang, LED PWR hijau, serta LED DIAG hijau/merah.
- Tegangan catu: Tegangan catu nominal: 24 V DC; rentang yang diizinkan: 19.2 V hingga 28.8 V DC; perlindungan polaritas terbalik: Ya.
- Koneksi dan BaseUnit: Koneksi 1-kawat dan 2-kawat dengan BU tipe A0, A1; pengodean otomatis dan elemen pengodean mekanis tipe B.
- Pemasangan dan dimensi: Pemasangan horizontal: -40 °C hingga 60 °C; pemasangan vertikal: -40 °C hingga 50 °C. Dimensi: 15 mm × 73 mm × 58 mm; berat, kira-kira 31 g.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input analog 6AG1134-6FF00-2AA1?
Modul ini memiliki 8 input tegangan analog single-ended.
2. Rentang tegangan apa yang didukung?
Modul ini mendukung 0 hingga +10 V dan -10 V hingga +10 V.
3. Berapa resolusi yang tersedia?
Rentang 0 hingga +10 V memiliki resolusi 15 bit. Rentang -10 V hingga +10 V memiliki 16 bit termasuk tanda.
4. BaseUnit dan koneksi apa yang didukung?
BU tipe A0, A1 mendukung koneksi 1-kawat dan 2-kawat.
