Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | DI 8×24 VDC ST |
| Input digital | 8 |
| Tegangan input, nominal | 24 V DC |
| Tegangan input sinyal 0 | -30 hingga +5 V DC |
| Tegangan input sinyal 1 | +11 hingga +30 V DC |
| Penundaan input | 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms, ditambah 30 hingga 500 μs bergantung pada panjang kabel |
| Tegangan suplai, nominal | 24 V DC |
| Rentang tegangan suplai, diizinkan | 19.2 V hingga 28.8 V DC |
| BaseUnit | BU type A0 |
| Fungsi diagnostik | Pemantauan tegangan suplai, suplai daya enkoder, putus kabel, dan hubung singkat |
| Perlindungan | Lapisan konformal; -40…+70 °C |
Fitur Utama
- Input digital: 8 input digital yang dapat diparameterkan dengan tegangan input nominal 24 V DC.
- Rentang sinyal input: Sinyal 0: -30 hingga +5 V DC; sinyal 1: +11 hingga +30 V DC.
- Penundaan input: Penundaan yang dapat diparameterkan: 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms, ditambah 30 hingga 500 μs bergantung pada panjang kabel.
- Diagnostik modul: Diagnostik mencakup pemantauan tegangan suplai, pemantauan suplai daya enkoder, deteksi putus kabel dan hubung singkat pada tingkat modul, serta alarm diagnostik.

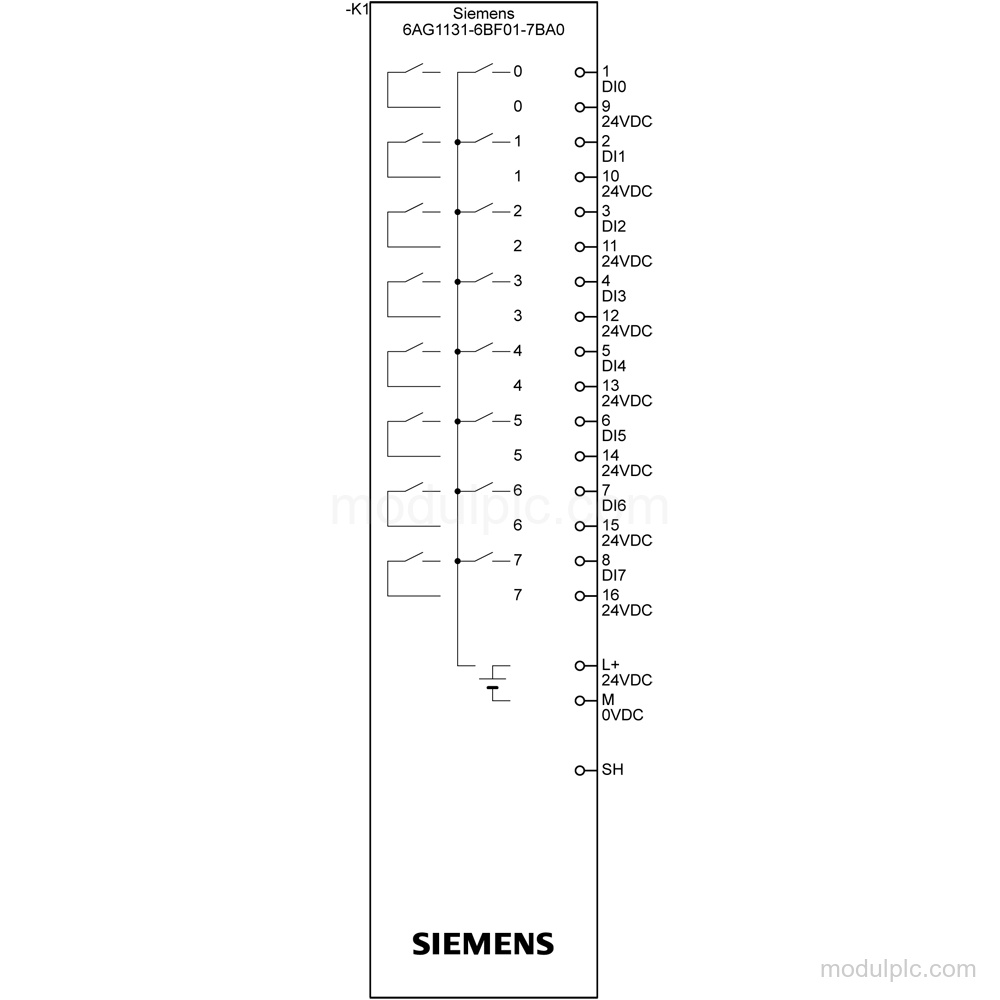

- Koneksi dan BaseUnit: BU type A0 mendukung koneksi 1 kabel dan 2 kabel; koneksi 3 kabel menggunakan BU type A0 dengan terminal AUX atau modul distribusi potensial.
- Suplai dan perlindungan: Tegangan suplai nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC dan perlindungan polaritas terbalik.
Pertanyaan yang Sering Diajukan
1. Berapa banyak input digital yang dimiliki Siemens 6AG1131-6BF01-7BA0?
Modul ini memiliki 8 input digital yang dapat diparameterkan.
2. Rentang sinyal input apa yang didukung?
Tegangan input untuk sinyal 0 adalah -30 hingga +5 V DC, sedangkan untuk sinyal 1 adalah +11 hingga +30 V DC.
3. Pengaturan penundaan input apa yang tersedia?
Pengaturan yang dapat diparameterkan adalah 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms, dengan tambahan 30 hingga 500 μs bergantung pada panjang kabel.
4. Diagnostik apa yang disediakan modul ini?
Modul menyediakan pemantauan tegangan suplai dan suplai daya enkoder, deteksi putus kabel dan hubung singkat pada tingkat modul, informasi diagnostik, serta alarm diagnostik.
5. BaseUnit dan varian koneksi apa yang didukung?
BU type A0 mendukung koneksi 1 kabel dan 2 kabel. Koneksi 3 kabel memerlukan BU type A0 dengan terminal AUX atau modul distribusi potensial; koneksi 4 kabel memerlukan BU type A0 plus modul distribusi potensial.
