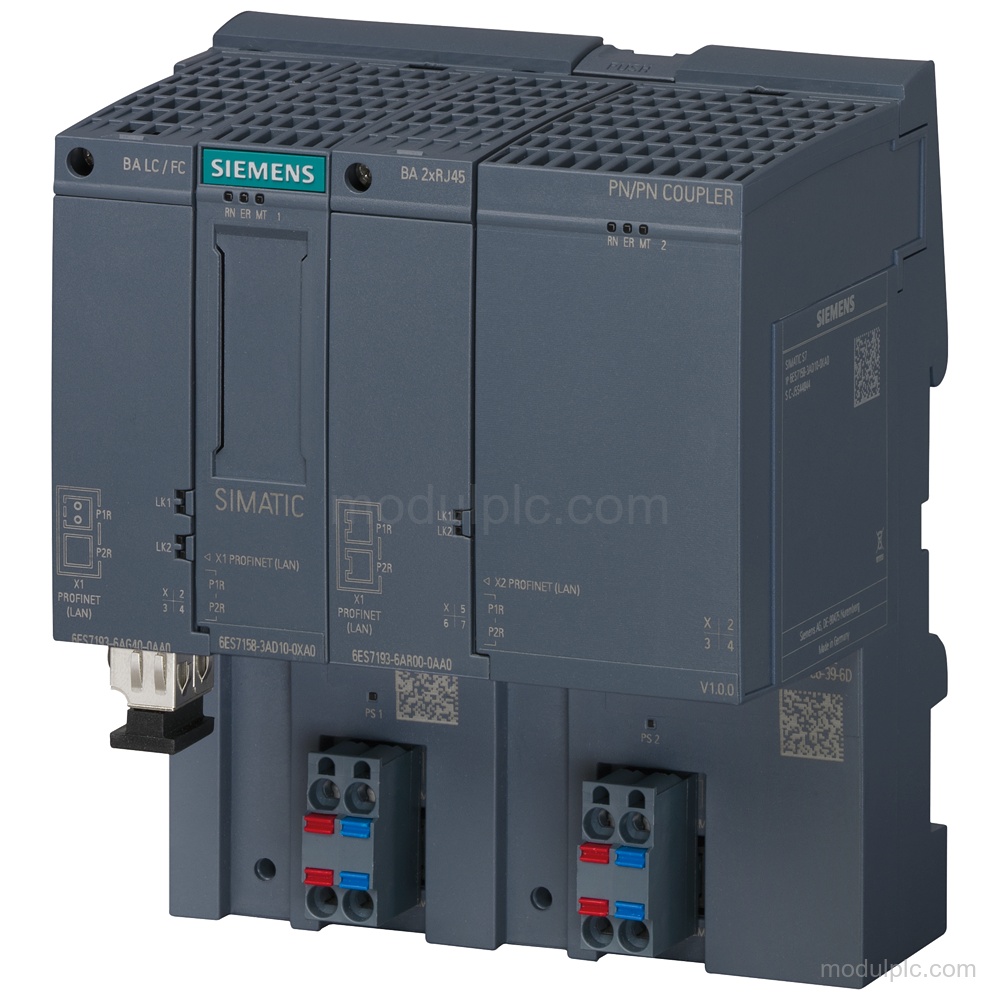

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | Kopler PN/PN |
| Kapasitas pengontrol PN | Maksimal 4 pengontrol PN per sisi |
| Antarmuka PROFINET | 2; satu antarmuka PROFINET per sisi jalur |
| Laju transmisi | Maksimal 100 Mbit/s |
| Protokol yang didukung | PROFINET IO Device, komunikasi Open IE, TCP/IP, SNMP, LLDP |
| Koneksi BusAdapter | 2 port melalui BusAdapter; BusAdapter tidak disertakan |
| Tegangan catu | 24 V DC nominal; 19.2 V hingga 28.8 V diizinkan |
| Pemasangan | Rel pemasangan 7.5 mm dan 15 mm |
| Ruang alamat per modul | Maksimal 254 byte; maksimal 254 byte data input dan 253 byte data output |
| Suhu dan pelapisan | Lapisan konformal, -40…+70 °C, OT4 dengan ST1/2 (+85 °C selama 10 menit) |
Aplikasi
- Pertukaran data pengontrol PN deterministik: Menukar data secara deterministik antara maksimal 4 pengontrol PN per sisi, termasuk lintas batas jaringan.
- Kopling I/O lokal dan kumpulan data: Mendukung kopling lokal data I/O dan kumpulan data, dengan hingga 16 modul kopling dan panjang kumpulan data maksimal 4 096 byte.
- Komunikasi PROFINET: Mengirimkan data melalui PROFINET menggunakan PROFINET IO Device, komunikasi Open IE, dan layanan Ethernet yang didukung.
Fitur Utama
- Pertukaran data deterministik: Mendukung pertukaran data deterministik antara maksimal 4 pengontrol PN per sisi, termasuk lintas batas jaringan, dengan transmisi melalui PROFIsafe, I/O, MSI, MSO, dan komunikasi kumpulan data.

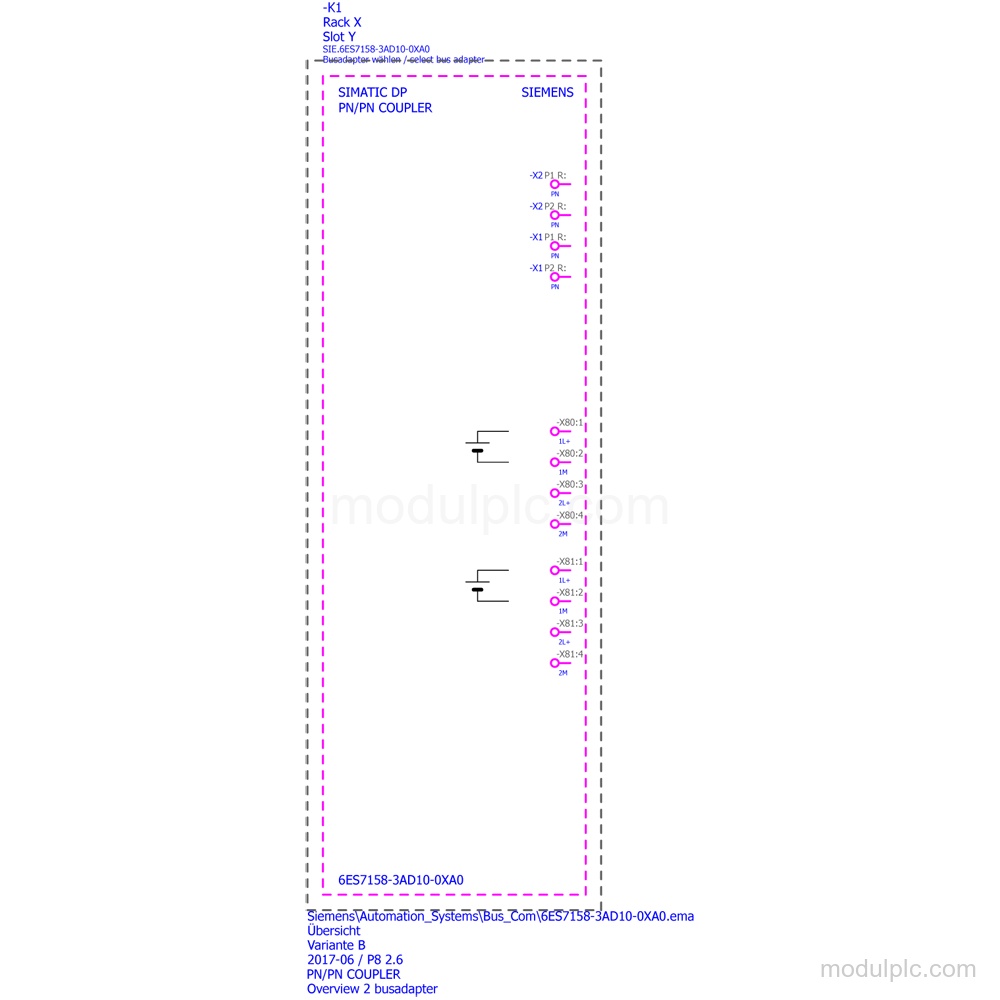

- Antarmuka PROFINET: Menyediakan 2 antarmuka PROFINET, 2 port melalui BusAdapter, sakelar terintegrasi, dan transmisi hingga 100 Mbit/s.
- Protokol dan layanan yang didukung: Mendukung PROFINET IO Device, komunikasi Open IE, TCP/IP, SNMP, LLDP, MRP, MRPD, IRT, Dynamic Frame Packing, start-up berprioritas, dan perangkat bersama.
- Diagnostik dan status: Memiliki indikator status, alarm, diagnostik yang dapat diparameterkan, serta LED RUN, LINK, dan PWR hijau, LED ERROR merah, dan LED MAINT kuning.
- Catu dan perlindungan: Menggunakan catu 24 V DC nominal dengan rentang yang diizinkan 19.2 V hingga 28.8 V, perlindungan polaritas terbalik, dan pemisahan potensial antara catu dan elektronik.
- Pemasangan rel dan BusAdapter: Dipasang pada rel pemasangan 7.5 mm dan 15 mm serta dipasok tanpa BusAdapter; tipe BusAdapter yang didukung mencakup BA 2x RJ45, BA 2x FC, BA 2x SCRJ, BA 2x LC, dan varian terkait.
Pertanyaan yang Sering Diajukan
1. Berapa banyak antarmuka PROFINET yang dimiliki 6AG2158-3AD10-4XA0?
Perangkat ini memiliki 2 antarmuka PROFINET, satu antarmuka PROFINET per sisi jalur, dengan 2 port melalui BusAdapter.
2. Berapa laju transmisi yang didukung Kopler PN/PN?
Laju transmisi maksimum adalah 100 Mbit/s. Transmisi RJ45 menggunakan PROFINET dengan full duplex 100 Mbit/s (100BASE-TX).
3. Protokol dan layanan jaringan apa yang didukung?
Perangkat ini mendukung PROFINET IO Device, komunikasi Open IE, TCP/IP, SNMP, LLDP, MRP, MRPD, IRT, Dynamic Frame Packing, start-up berprioritas, dan perangkat bersama.
4. Berapa tegangan catu dan pemasangan yang diperlukan?
Catu nominalnya 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V. Pemasangan dilakukan pada rel 7.5 mm atau 15 mm.
5. Apakah SIMATIC BusAdapter disertakan?
Perangkat ini dipasok tanpa BusAdapter. Tipe yang didukung mencakup BA 2x RJ45, BA 2x FC, BA 2x SCRJ, BA 2x LC, dan varian terkait.
