Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

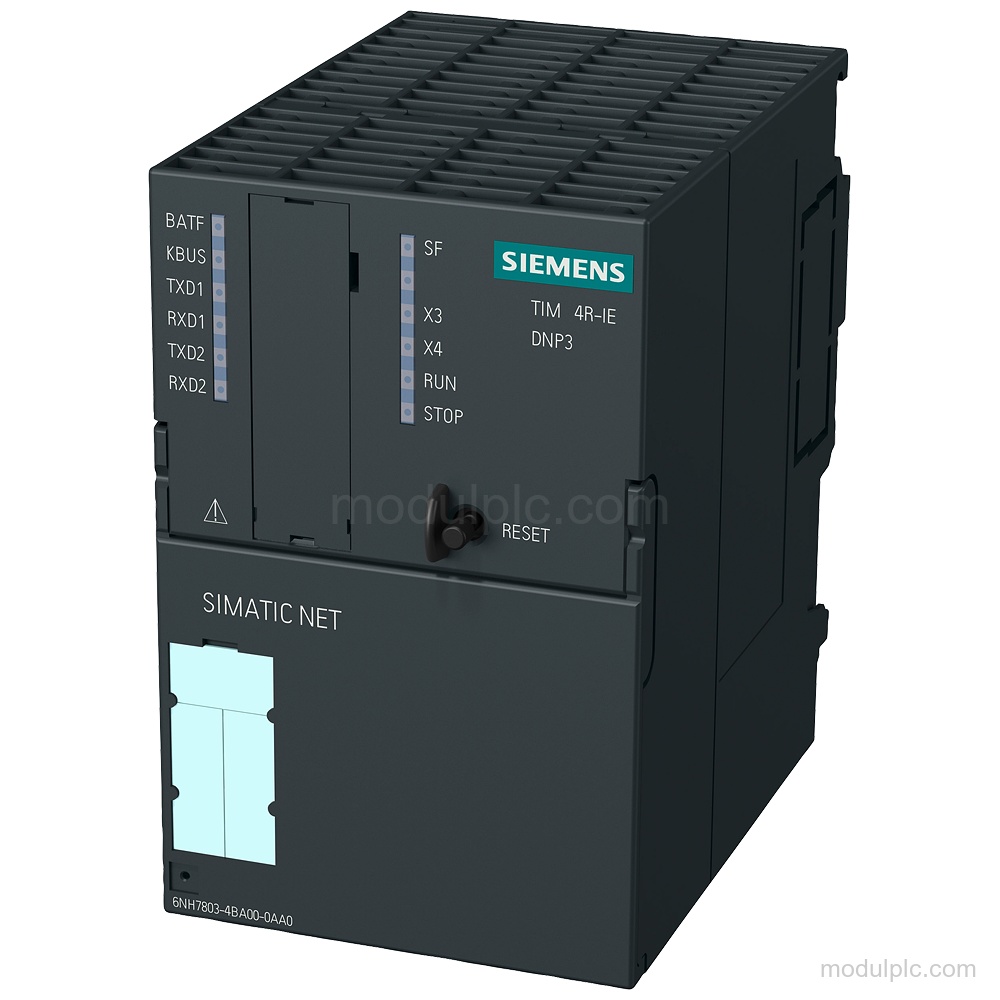

| Jenis modul | modul komunikasi TIM 4R-IE DNP3 |
| Antarmuka RS 232/RS 485 | 2 |
| Antarmuka Industrial Ethernet | 2 |
| Laju transmisi Industrial Ethernet | 10 … 100 Mbit/s |
| Laju transmisi RS 232 | 9600 … 115200 bit/s |
| Konektor transmisi data eksternal | konektor D-sub 9 pin, RS232 dapat dialihkan ke RS485 |
| Konektor Industrial Ethernet | port RJ45 |
| Tegangan catu | 24 V DC |
| Rentang tegangan catu | 20.4 … 28.8 V |
| Format modul | modul ringkas S7-300 lebar ganda |
| Kelas perlindungan | IP20 |
Fitur Utama
- Modul komunikasi DNP3: Modul TIM 4R-IE DNP3 dengan lapisan konformal untuk SIMATIC S7-300, S7-400, dan PC.
- Antarmuka RS 232/RS 485: 2 antarmuka transmisi data eksternal dengan konektor D-sub 9 pin; setiap antarmuka RS 232 dapat dialihkan ke RS 485.
- Antarmuka Industrial Ethernet: 2 antarmuka Industrial Ethernet dengan port RJ45 dan laju transmisi 10 … 100 Mbit/s.
- Catu daya dan arus: Catu daya 24 V DC; rentang catu 20.4 … 28.8 V, konsumsi arus maksimum 0.17 A dari tegangan catu eksternal, dan kehilangan daya 4.6 W.
- Format S7-300 yang ringkas: Modul ringkas S7-300 lebar ganda, berukuran lebar 80 mm, tinggi 125 mm, dan kedalaman 120 mm; perlindungan IP20.
Pertanyaan yang Sering Diajukan
1. Antarmuka komunikasi apa yang dimiliki 6AG1803-4BA00-7AA0?
Modul ini memiliki 2 antarmuka RS 232/RS 485 dengan konektor D-sub 9 pin dan 2 antarmuka Industrial Ethernet dengan port RJ45.
2. Catu daya apa yang diperlukan modul ini?
Modul ini memiliki catu daya 24 V DC dengan rentang catu 20.4 … 28.8 V.
3. Berapa dimensi modul ini?
Format modul ringkas S7-300 lebar ganda ini berukuran lebar 80 mm, tinggi 125 mm, dan kedalaman 120 mm.
4. Protokol apa yang didukung modul ini?
Modul ini mendukung DNP3 dan Modbus RTU.
5. Apakah baterai cadangan termasuk?
Baterai cadangan bersifat opsional. Jenis baterainya adalah Lithium AA / 3.6 V / 2.3 Ah.
