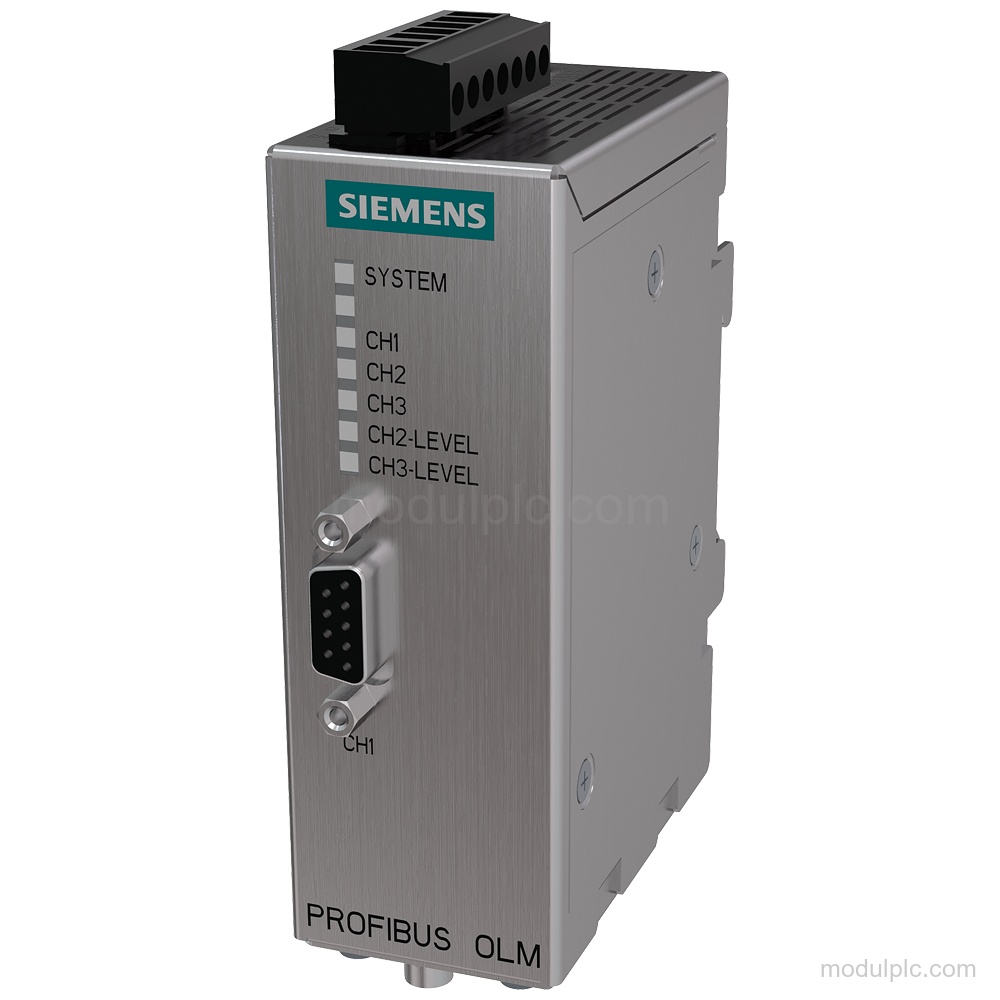

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | OLM/G12-1300 V4.0 |
| Laju transfer PROFIBUS | 9.6 kbit/s hingga 12 Mbit/s |
| Laju transfer PROFIBUS PA | 45.45 kbit/s |
| Koneksi jaringan listrik | 1 × soket Sub-D 9-pin |
| Antarmuka optik | 2 × port BFOC |
| Tegangan catu | 24 V DC nominal; 18.8 hingga 28.8 V DC |
| Arus konsumsi maksimum | 0.2 A pada 24 V DC |
| Pemasangan | Rel DIN 35 mm atau dinding |
Aplikasi
- Komunikasi link optik PROFIBUS: Menghubungkan komunikasi PROFIBUS melalui 1 antarmuka RS-485 dan 2 antarmuka serat optik kaca.
Fitur Utama
- Transmisi PROFIBUS: Laju transfer dengan PROFIBUS: 9.6 kbit/s hingga 12 Mbit/s; dengan PROFIBUS PA: 45.45 kbit/s.
- Antarmuka listrik: 1 koneksi jaringan melalui soket Sub-D 9-pin.
- Antarmuka optik: 2 antarmuka serat optik dengan port BFOC; panjang kabel maksimum untuk FOC kaca dengan 10/125 μm atau 9/125 μm adalah 15 km pada 0.5 dB/km.
- Catu dan pensinyalan: Catu nominal 24 V DC; rentang catu 18.8 hingga 28.8 V DC; kontak pensinyalan beroperasi pada 24 V DC, maksimum 0.1 A.
- Pemasangan dan perlindungan: Pemasangan didukung pada rel DIN 35 mm atau dinding. Kelas perlindungan: IP40.
Pertanyaan yang Sering Diajukan
1. Antarmuka komunikasi apa yang dimiliki 6AG1503-3CC00-2AA0?
Modul ini memiliki 1 antarmuka RS-485 dengan soket Sub-D 9-pin dan 2 antarmuka serat optik kaca dengan port BFOC.
2. Berapa laju transmisi yang didukung?
Laju transfernya 9.6 kbit/s hingga 12 Mbit/s dengan PROFIBUS dan 45.45 kbit/s dengan PROFIBUS PA.
3. Berapa tegangan catu yang diperlukan modul ini?
Catu nominalnya 24 V DC, dengan rentang catu 18.8 hingga 28.8 V DC.
4. Bagaimana modul ini dapat dipasang?
Modul ini mendukung pemasangan pada rel DIN 35 mm dan pemasangan di dinding.
5. Apa yang tidak termasuk dalam konfigurasi antarmuka optik?
Modul ini memiliki 2 antarmuka optik BFOC; kabel serat tambahan tidak disebutkan.
