Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe modul | Prosesor komunikasi CP 343-1 |
| Antarmuka Industrial Ethernet | 2 |
| Koneksi Industrial Ethernet | Port RJ45 |
| Laju transfer pada antarmuka pertama | 10 … 100 Mbit/s |
| Catu eksternal | 24 V DC |
| Catu bus backplane | 5 V |
| Koneksi catu eksternal | Blok terminal plugable 2-pole |
| Peran PROFINET IO | Pengendali IO dan perangkat IO |
| Format modul | Modul kompak S7-300 single width |
| Kelas perlindungan | IP20 |
| Suhu sekitar operasi | -25 … +70 °C |
Aplikasi
- Koneksi Industrial Ethernet SIMATIC S7-300: Menghubungkan SIMATIC S7-300 ke Industrial Ethernet melalui ISO dan TCP/IP.
- Komunikasi PROFINET IO: Beroperasi sebagai pengendali PROFINET IO atau perangkat PROFINET IO.
- Switching Industrial Ethernet: Menyediakan switch 2-port terintegrasi serta mendukung redundansi ring dan MRP.
Fitur Utama
- Fungsi komunikasi: Prosesor komunikasi CP 343-1 untuk menghubungkan SIMATIC S7-300 ke Industrial Ethernet melalui ISO dan TCP/IP; mendukung pengoperasian sebagai pengendali PROFINET IO dan perangkat PROFINET IO.
- Antarmuka Industrial Ethernet: 2 antarmuka dengan port RJ45; laju transfer pada antarmuka pertama: 10 … 100 Mbit/s.
- Protokol dan layanan: Mendukung PROFINET IO, SNMP v1, DCP, LLDP, MRP, NTP, komunikasi ISO dan TCP/IP, fetch/write, serta send/receive dengan dan tanpa RFC1006.
- Catu dan koneksi: Catu: 5 V dari bus backplane dan catu DC eksternal 24 V. Koneksi catu eksternal: blok terminal plugable 2-pole; konsumsi arus eksternal tipikal: 0.16 A.
- Format dan perlindungan: Modul kompak S7-300 single width; lebar 40 mm, tinggi 125 mm, kedalaman 120 mm, berat bersih 0.22 kg, IP20. Lapisan konformal kelas A tersedia.
- Suhu operasi: Suhu sekitar selama operasi: -25 … +70 °C. Ketinggian pemasangan maksimum: 5000 m.
Pertanyaan yang Sering Diajukan

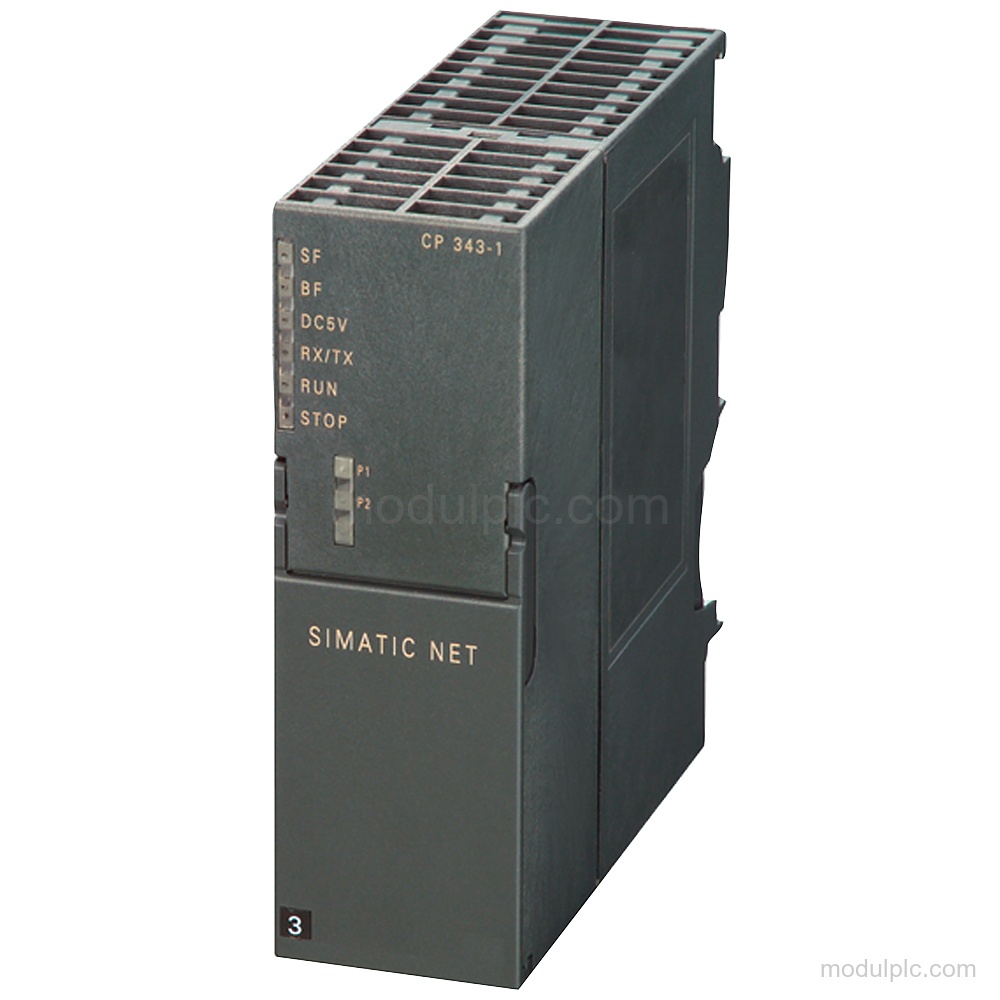

1. Apa fungsi 6AG1343-1EX30-7XE0?
Produk ini adalah prosesor komunikasi CP 343-1 untuk menghubungkan SIMATIC S7-300 ke Industrial Ethernet melalui ISO dan TCP/IP, dengan operasi sebagai pengendali PROFINET IO atau perangkat IO.
2. Berapa jumlah antarmuka Industrial Ethernet yang tersedia?
Produk ini memiliki 2 antarmuka Industrial Ethernet dengan port RJ45.
3. Koneksi catu apa yang tersedia?
Catu mencakup 5 V dari bus backplane dan catu DC eksternal 24 V yang terhubung melalui blok terminal plugable 2-pole.
4. Berapa rentang suhu operasinya?
Suhu sekitar selama operasi adalah -25 … +70 °C.
5. Apa yang perlu diverifikasi sebelum meminta penawaran?
Verifikasi peran PROFINET IO yang diperlukan, jumlah antarmuka, koneksi catu, kebutuhan STEP 7 V5.4 SP2 atau lebih tinggi, dan status siklus hidup produk Produk dihentikan.
