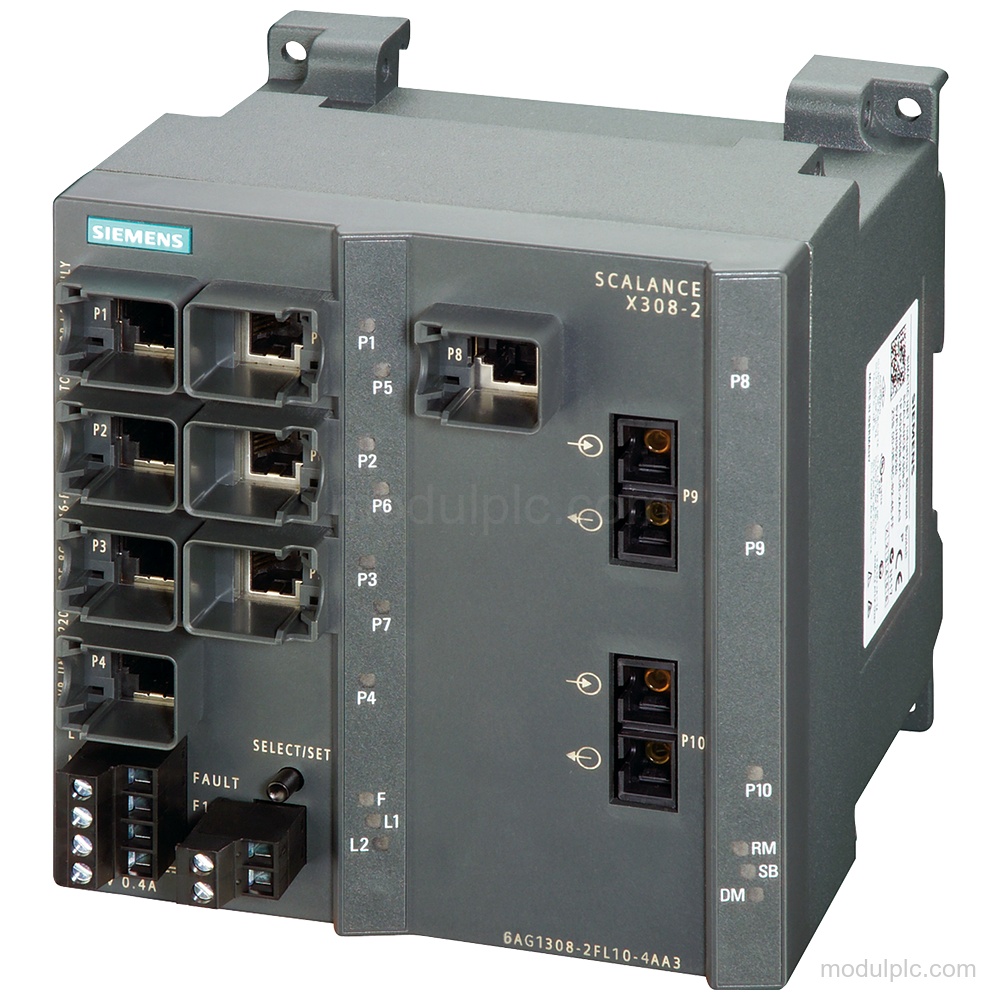

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Koneksi jaringan | 8 |
| Laju transfer | 10, 100, 1000 Mbit/s |
| Tegangan catu daya | 24 V DC; rentang tegangan 18 … 32 |
| Kontak sinyal | 1 koneksi; terminal 2 kutub |
| Koneksi catu daya | 1 koneksi; terminal 4 kutub |
| Diagnosis PROFINET IO | Ya |
| Pemasangan | Pemasangan pada rel DIN 35 mm, dinding, dan rel S7-300 |
| Kelas perlindungan | IP30 |
| Suhu sekitar | -10 … +60 °C selama operasi pada posisi pemasangan horizontal |
Fitur Utama
- Koneksi jaringan dan laju transfer: 8 koneksi untuk komponen jaringan atau peralatan terminal; laju transfer: 10, 100, 1000 Mbit/s.
- Koneksi kontak sinyal dan daya: 1 koneksi untuk kontak sinyal dan 1 untuk catu daya; kontak sinyal: terminal 2 kutub; catu daya: terminal 4 kutub.
- Catu daya dan kehilangan daya: Catu daya DC, nilai nominal 24 V, rentang tegangan 18 … 32; kehilangan daya nominal: 9.6 W. Unit catu daya redundan: Tidak.
- Komunikasi dan manajemen: Diagnosis PROFINET IO, manajemen berbasis web, CLI, dukungan MIB, RMON, pencerminan port, dan operasi yang dikelola switch.
- Protokol dan redundansi: Mendukung HTTP, HTTPS, FTP, TFTP, Telnet, SNMP v1/v2/v3, LLDP, DCP, GMRP, IGMP, SSH, SNTP, MRP, STP, RSTP, MSTP: Tidak, dan LACP.
- Pemasangan dan perlindungan: Pemasangan pada rel DIN 35 mm, pemasangan dinding, dan pemasangan pada rel S7-300: Ya; pemasangan 19 inci: Tidak; kelas perlindungan IP30; lapisan konformal: Ya.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah koneksi jaringan pada 6AG1308-2FL10-4AA3?
Perangkat ini memiliki 8 koneksi untuk komponen jaringan atau peralatan terminal.
2. Berapa laju transfer yang didukung 6AG1308-2FL10-4AA3?
Laju transfernya adalah 10, 100, dan 1000 Mbit/s.
3. Berapa tegangan catu daya dan koneksi yang tersedia?
Perangkat ini memiliki catu daya DC dengan nilai nominal 24 V dan rentang tegangan 18 … 32. Tersedia 1 koneksi catu daya dengan terminal 4 kutub dan 1 koneksi kontak sinyal dengan terminal 2 kutub.
4. Metode pemasangan apa yang didukung?
Pemasangan pada rel DIN 35 mm, pemasangan dinding, dan pemasangan pada rel S7-300 didukung. Pemasangan 19 inci tidak didukung.
