Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

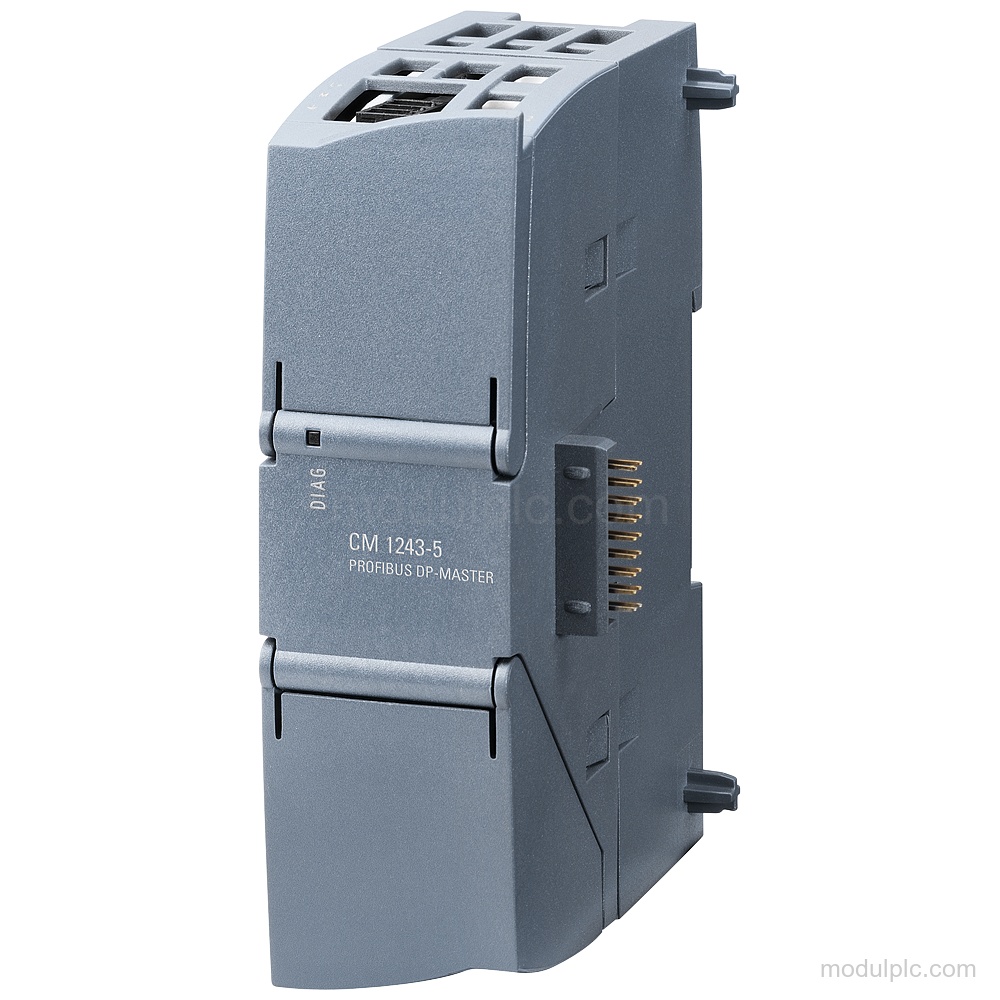

| Jenis modul | Modul komunikasi CM 1243-5 |
| Peran komunikasi | Master PROFIBUS DP untuk S7-1200 |
| Laju transfer PROFIBUS | 9.6 kbit/s … 12 Mbit/s |
| Koneksi listrik PROFIBUS | Soket Sub-D 9-pin (RS485) |
| Catu daya | 24 V DC |
| Arus konsumsi tipikal | 0.1 A |
| Perangkat DP yang dapat dioperasikan | 32 |
| Rentang alamat input total | 512 byte |
| Rentang alamat output total | 512 byte |
| Pemasangan | Pemasangan rel DIN 35 mm dan pemasangan dinding |
Aplikasi
- Koneksi S7-1200 ke PROFIBUS: Menghubungkan S7-1200 ke PROFIBUS dan beroperasi sebagai master DP.
Fitur Utama
- Komunikasi master PROFIBUS DP: CM 1243-5 menghubungkan S7-1200 ke PROFIBUS sebagai master DP; laju transfer: 9.6 kbit/s … 12 Mbit/s.
- Koneksi PROFIBUS: Antarmuka pertama memiliki 1 koneksi listrik: soket Sub-D 9-pin (RS485).
- Catu daya DC: Catu daya: 24 V DC dengan toleransi positif relatif 20 % dan toleransi negatif relatif 20 %; arus konsumsi tipikal: 0.1 A.
- Perangkat DP dan kapasitas data: Hingga 32 perangkat DP dapat dioperasikan pada master DP; rentang alamat input dan output total masing-masing 512 byte.
- Pemasangan kompak dan pelapisan: Modul kompak S7-1200 lebar tunggal memiliki lebar 30 mm, tinggi 100 mm, dan kedalaman 75 mm. Modul ini mendukung pemasangan rel DIN 35 mm dan pemasangan dinding, dengan lapisan konformal, kelas A.
Pertanyaan yang Sering Diajukan
1. Apa fungsi 6AG1243-5DX30-2XE0?
Ini adalah modul komunikasi CM 1243-5 untuk menghubungkan S7-1200 ke PROFIBUS sebagai master DP.
2. Laju transfer PROFIBUS apa yang didukung?
Laju transfernya adalah 9.6 kbit/s … 12 Mbit/s.
3. Koneksi apa yang tersedia untuk PROFIBUS?
Antarmuka pertama memiliki soket Sub-D 9-pin (RS485).
4. Bagaimana modul ini dipasang?
Modul ini mendukung pemasangan rel DIN 35 mm dan pemasangan dinding.
