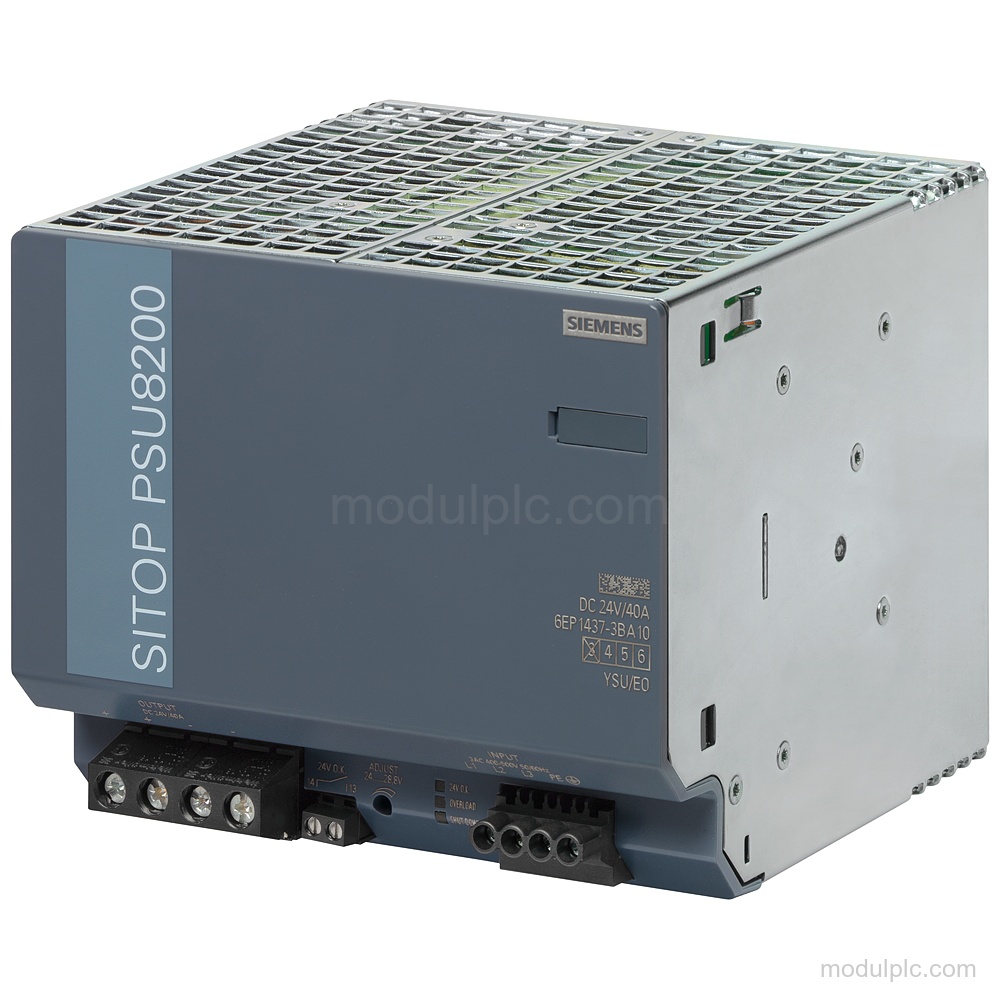

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Suplai masukan | AC 3 fase, 400 V hingga 500 V nominal; masukan rentang lebar 320 V hingga 575 V |
| Frekuensi jaringan | 47 … 63 Hz |
| Tegangan keluaran | 24 V DC nominal; dapat disetel 24 … 28.8 V melalui potensiometer |
| Arus keluaran nominal | 40 A |
| Daya keluaran maksimum yang dapat disetel | 960 W |
| Penyanggaan keluaran | minimum 15 ms pada Vin = 400 V |
| Efisiensi | 92 % |
| Perlindungan | IP20; tahan hubung singkat; perlindungan tegangan lebih < 35 V |
| Suhu operasi | -25 … +70 °C dalam posisi pemasangan horizontal dengan konveksi alami |
| Pemasangan | Rel DIN EN 60715 35×15; pemasangan rel S7 dan dinding: Tidak |
| Koneksi | Terminal sekrup |
Aplikasi
- Catu daya DC stabil: Menyediakan daya 24 V DC terkontrol dan terisolasi dari suplai AC 3 fase, dengan arus keluaran nominal 40 A.
Fitur Utama
- Masukan AC 3 fase: Tegangan suplai: 400 V hingga 500 V nominal; masukan rentang lebar dari 320 V hingga 575 V. Frekuensi jaringan: 47 … 63 Hz.
- Keluaran DC 24 V: Keluaran nominal: 24 V DC dan 40 A. Tegangan keluaran dapat disetel: 24 … 28.8 V melalui potensiometer; maksimum 960 W.
- Perlindungan dan diagnosis keluaran: Keluaran tahan hubung singkat. Perlindungan menggunakan karakteristik arus konstan sekitar 44 A atau pemadaman terkunci; LED hijau, kuning, dan merah menunjukkan 24 V OK, beban berlebih, dan pemadaman terkunci.
- Isolasi galvanis dan perlindungan: Masukan dan keluaran memiliki isolasi galvanis. Tegangan keluaran adalah SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7); kelas perlindungan adalah IP20.
- Pemasangan rel DIN: Enklosur berukuran 150 × 125 × 150 mm dan dipasang dengan menjepit pada rel DIN EN 60715 35×15. Jarak yang diperlukan adalah 50 mm di atas dan bawah, serta 0 mm di kiri dan kanan.
- Terminal sekrup: Terminal masukan L1, L2, L3, dan PE masing-masing menerima konduktor 0.2 … 4 mm2. Terminal keluaran + dan – masing-masing memiliki 2 terminal sekrup untuk 0.33 … 10 mm2.
Pertanyaan yang Sering Diajukan
1. Suplai masukan apa yang diperlukan Siemens 6AG1437-3BA10-7AA0?
Perangkat ini memerlukan AC 3 fase. Tegangan suplai nominal adalah 400 V hingga 500 V, dengan masukan rentang lebar dari 320 V hingga 575 V dan frekuensi jaringan 47 … 63 Hz.
2. Keluaran apa yang disediakan catu daya SIPLUS ini?
Perangkat ini menyediakan 24 V DC pada arus keluaran nominal 40 A. Tegangan keluaran dapat disetel dari 24 … 28.8 V melalui potensiometer, dengan maksimum 960 W.
3. Bagaimana unit ini dipasang?
Unit ini dipasang dengan menjepit pada rel DIN EN 60715 35×15. Pemasangan rel DIN didukung; pemasangan rel S7 dan dinding tidak didukung.
4. Jenis terminal apa yang tersedia?
Koneksi listrik menggunakan terminal sekrup. Terminal masukan L1, L2, L3, dan PE masing-masing menerima konduktor 0.2 … 4 mm2, sedangkan terminal keluaran + dan – masing-masing memiliki 2 terminal untuk 0.33 … 10 mm2.
