Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

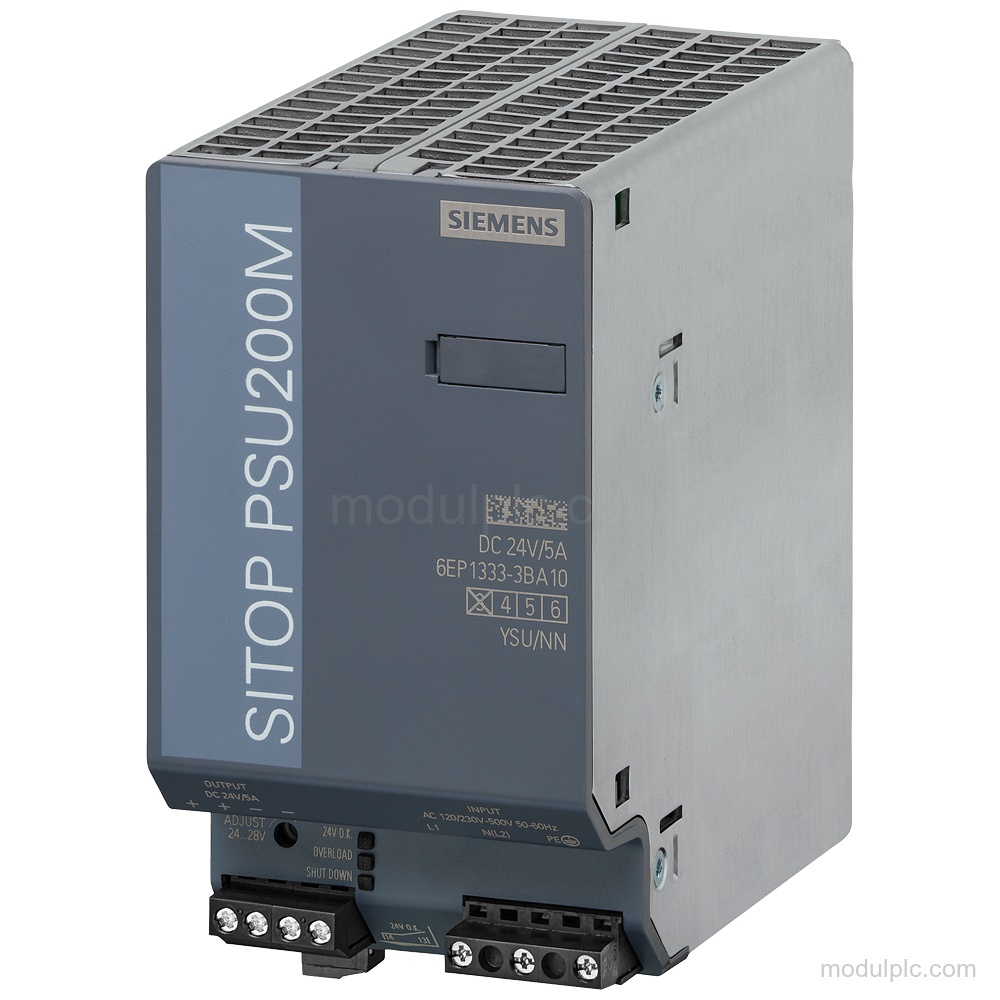

| Nomor artikel versi dasar | 6EP1333-3BA10 |
| Jenis jaringan AC | AC 1-fase dan 2-fase |
| Tegangan masukan AC 1 | 85…264 V |
| Tegangan masukan AC 2 | 176…550 V |
| Tegangan keluaran DC | 24 V |
| Tegangan keluaran yang dapat disetel | 24…28.8 V |
| Arus keluaran nominal | 5 A |
| Daya aktif tipikal | 120 W |
| Efisiensi | 88 % |
| Perlindungan keluaran dari hubung singkat | Ya |
| Tingkat perlindungan | IP20 |
| Rentang suhu pengoperasian | -25…+70 °C |
Aplikasi
- Catu daya DC: Menyediakan daya 24 V DC yang stabil dan terisolasi dengan arus keluaran nominal 5 A.
Fitur Utama
- Masukan AC: Catu daya jaringan AC 1-fase dan 2-fase dengan tegangan suplai 120…230 V atau 230…500 V yang dipilih melalui sakelar pemilih.
- Keluaran DC: Keluaran DC nominal 24 V dengan rentang arus nominal 0…5 A dan daya aktif tipikal 120 W.
- Keluaran yang dapat disetel: Tegangan keluaran dapat disetel dari 24…28.8 V melalui potensiometer, dengan toleransi keseluruhan relatif tegangan 3 %.
- Perlindungan dan pemantauan: Keluaran terlindung dari hubung singkat dan memiliki perlindungan tegangan lebih di bawah 35 V. LED hijau, kuning, dan merah menunjukkan 24 V OK, kelebihan beban, dan penghentian terkunci.
- Isolasi listrik: Masukan dan keluaran memiliki isolasi galvanis. Tegangan keluaran adalah SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7).
- Kondisi pemasangan: Catu daya memiliki perlindungan IP20, perlindungan peralatan Kelas I, dan lapisan konformal untuk -25…+70 °C.
Pertanyaan yang Sering Diajukan
1. Berapa nilai keluaran 6AG1333-3BA10-7AA0?
Keluaran DC nominalnya adalah 24 V dengan arus nominal 5 A dan daya aktif tipikal 120 W.
2. Rentang masukan AC apa yang didukung catu daya SIPLUS ini?
Produk ini memiliki tegangan masukan 1 sebesar 85…264 V dan tegangan masukan 2 sebesar 176…550 V untuk jaringan AC 1-fase dan 2-fase.
3. Apakah tegangan keluaran dapat disetel?
Ya. Tegangan keluaran dapat disetel dari 24…28.8 V melalui potensiometer.
