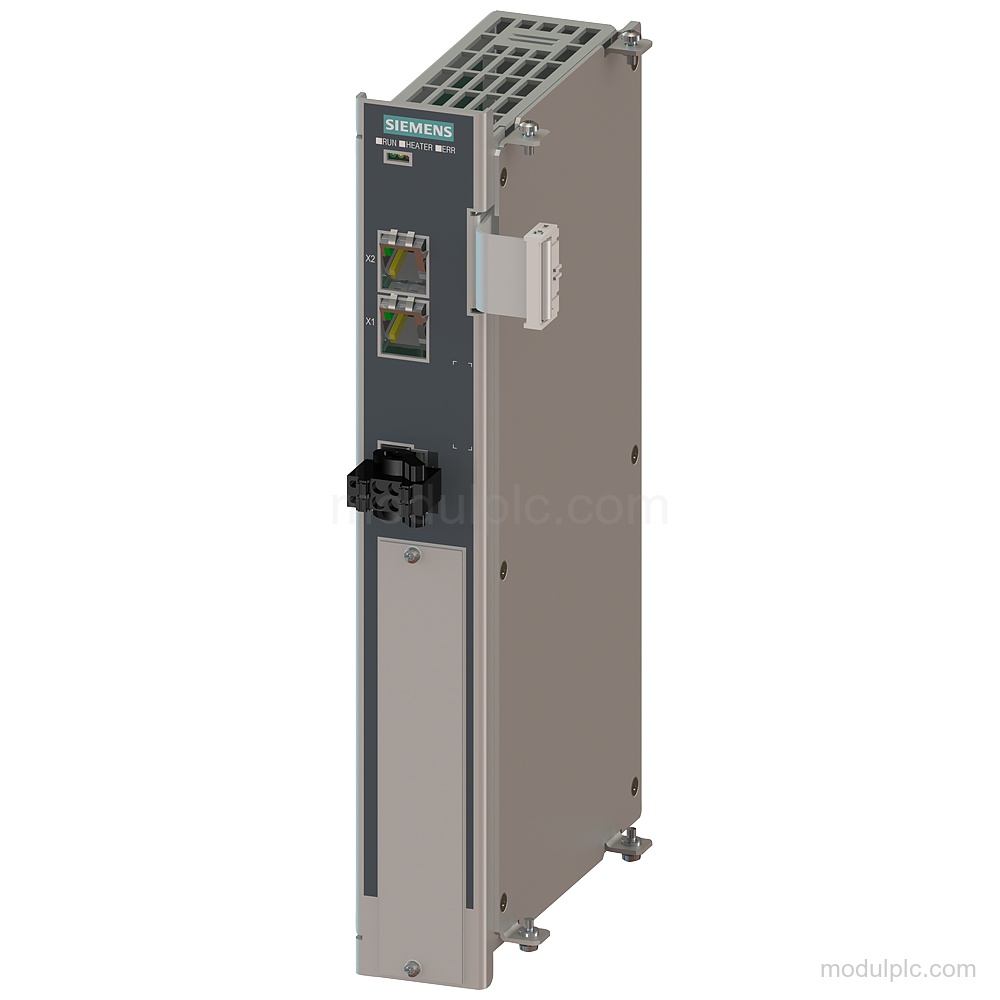

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | CIM4310 |
| Antarmuka | PROFINET IO |
| Koneksi PROFINET | 2x RJ45 |
| Laju transmisi maksimum | 100 Mbit/s |
| Tegangan catu | 24 V DC |
| Toleransi tegangan catu | Toleransi simetris relatif 20 % |
| Masukan daya | Masukan daya aktif 3 W |
| Pemasangan | Pemasangan sekrup ke POM, vertikal |
| Ventilasi | Ventilasi paksa |
| Tampilan status | 3 |
| Perlindungan | IP20 |
Aplikasi
- Komunikasi PROFINET: Menyediakan komunikasi PROFINET untuk modul antarmuka pusat SIPLUS HCS4300 CIM4310.
Fitur Utama
- Antarmuka PROFINET IO: Mendukung PROFINET IO dengan laju transmisi maksimum 100 Mbit/s dan koneksi listrik 2x RJ45.
- Catu daya 24 V DC: Tegangan catu nominalnya 24 V DC dengan toleransi simetris relatif 20 %.
- Koneksi POM: Tersedia 1 slot, dengan POM4320 yang dapat dihubungkan sebagai tipe keluaran daya.
- Koneksi catu daya: Catu daya menggunakan konektor, 2x 2 kutub dengan terminal pegas, push-in.
- Indikasi status: Tersedia 3 tampilan status: LED hijau siap, LED kuning pemanas hidup/mati, dan LED merah indikasi kesalahan.
- Pemasangan dan perlindungan: Modul menggunakan pemasangan sekrup ke POM dalam posisi vertikal, dengan ventilasi paksa dan perlindungan IP20.
Pertanyaan yang Sering Diajukan
1. Protokol dan antarmuka apa yang didukung CIM4310?
CIM4310 mendukung PROFINET IO melalui koneksi 2x RJ45, dengan laju transmisi maksimum 100 Mbit/s.
2. Catu daya apa yang digunakan 6BK1943-1AA00-0AA0?
Modul ini menggunakan catu daya 24 V DC dengan toleransi simetris relatif 20 % dan memiliki masukan daya aktif 3 W.
3. Bagaimana CIM4310 dipasang dan diventilasi?
Modul ini menggunakan pemasangan sekrup ke POM dalam posisi pemasangan vertikal dan memerlukan ventilasi paksa.
