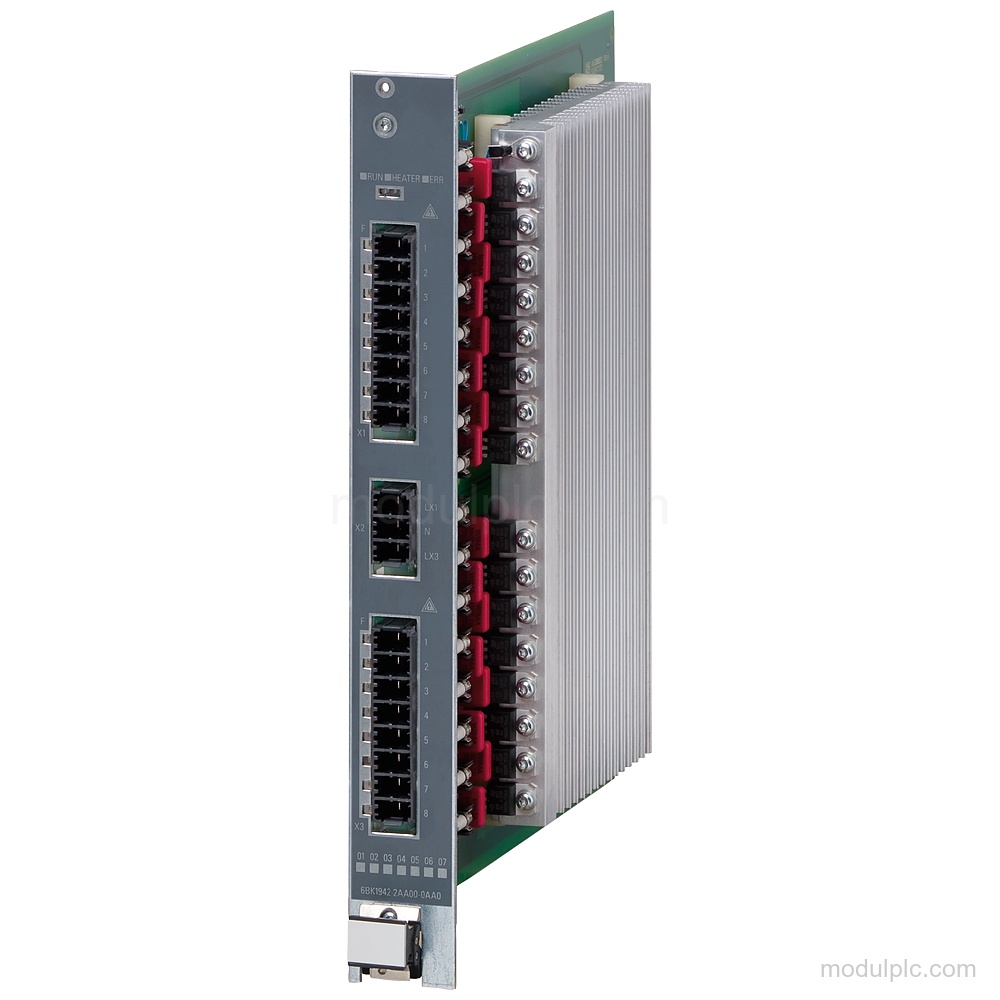

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | POM4220 Lowend |
| Keluaran digital | 16 |
| Tegangan suplai | 230 V AC; konduktor fase – netral |
| Tegangan keluaran untuk daya pemanas | 230 V |
| Kapasitas daya per keluaran | 40 W hingga 1 449 W; pada 230 V AC |
| Arus kapasitas switching per fase, maks. | 35 A |
| Antarmuka | antarmuka sistem |
| Pemasangan | Pemasangan sekrup ke rak; vertikal |
| Perlindungan | IP20 |
Aplikasi
- Kontrol daya pemanas: Mengontrol elemen pemanas melalui 16 keluaran digital, dengan masukan setpoint persen dan koneksi bintang dengan konduktor netral untuk beban fase tunggal.
Fitur Utama

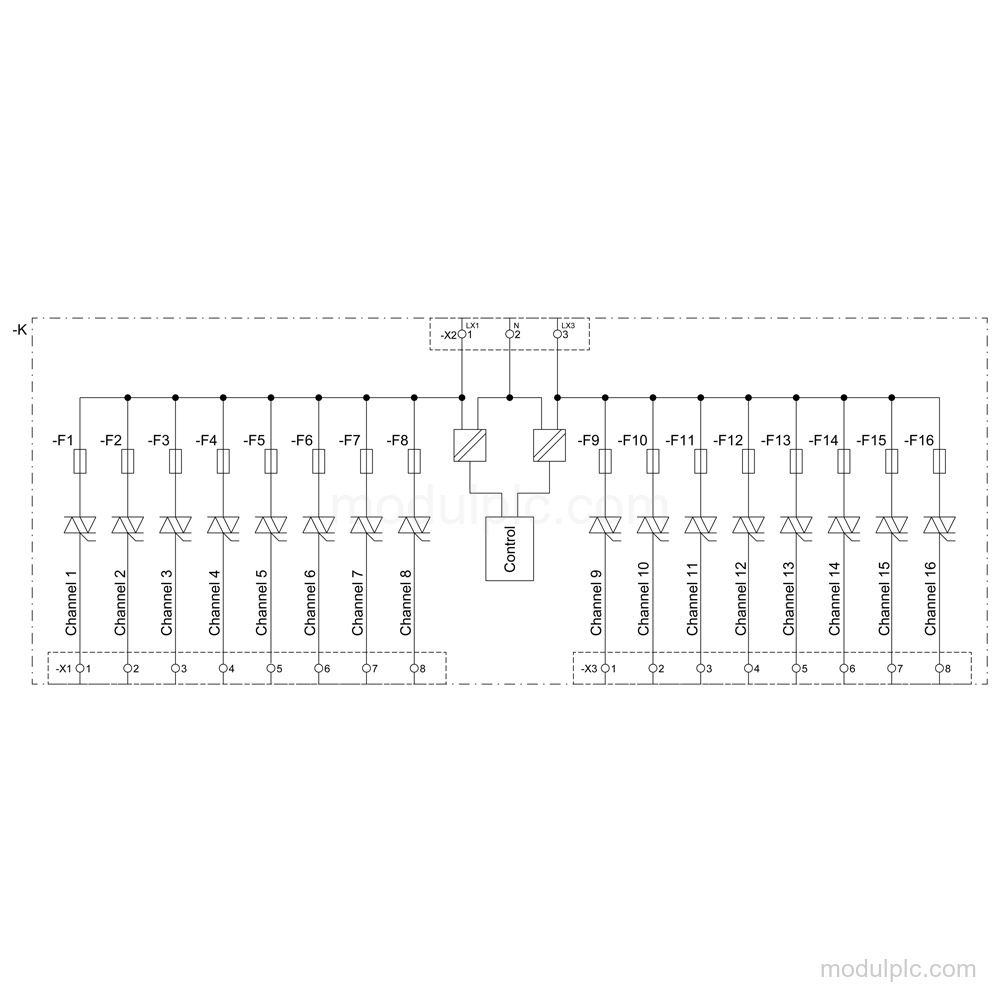

- 16 keluaran digital: Bagian daya pemanas memiliki 16 keluaran digital, dengan maksimum 1 elemen pemanas per keluaran.
- Keluaran daya pemanas: Tegangan keluaran adalah 230 V; kapasitas pembawa daya adalah 40 W hingga 1 449 W per keluaran pada 230 V AC. Untuk elemen pemanas dengan arus masuk awal tinggi, maksimumnya adalah 750 W pada 230 V AC.
- Suplai AC: Suplai nominal adalah 230 V AC, konduktor fase-netral, dengan toleransi negatif relatif 10 % dan toleransi positif relatif 10 %.

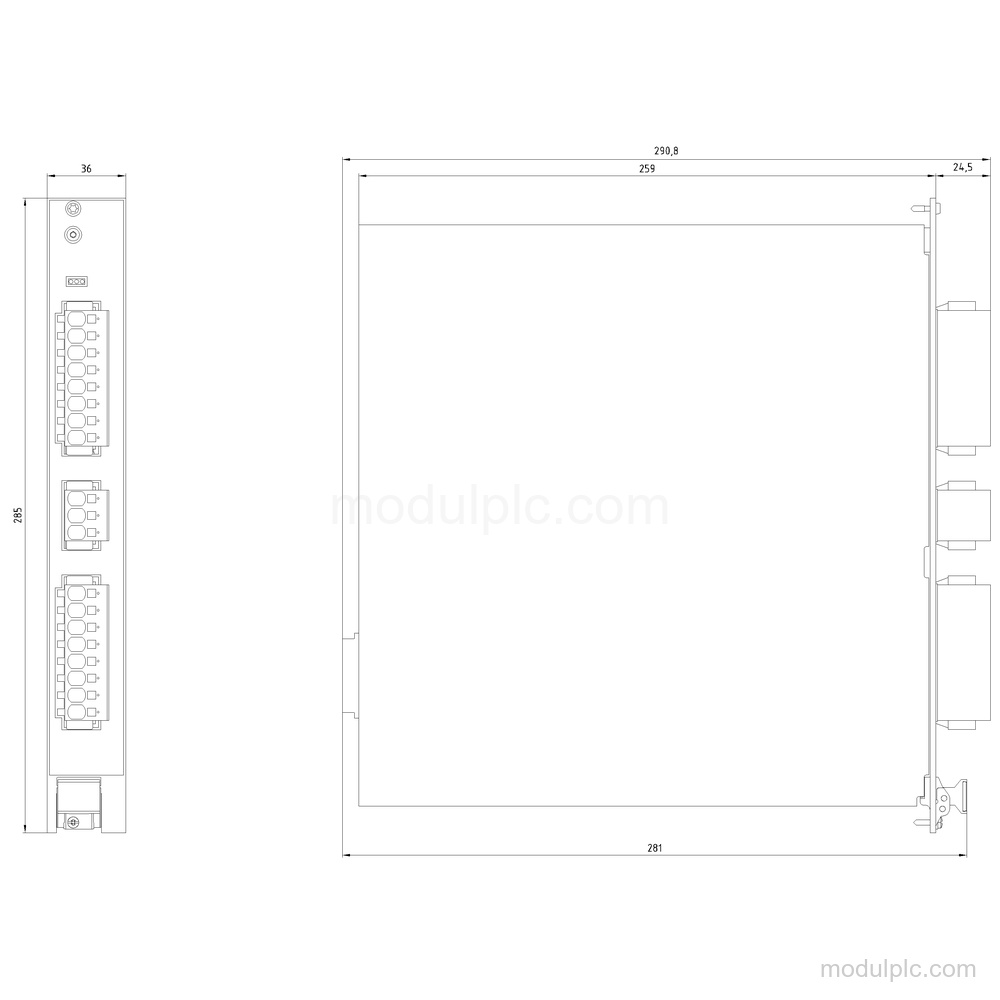

- Pemasangan dan koneksi ke rak: Modul menggunakan pemasangan sekrup ke rak dan memiliki terminal pegas push-in 3 kutub untuk tegangan suplai serta terminal pegas push-in 8 kutub untuk keluaran pemanas dan kipas.
- Diagnostik dan pemantauan: Fungsinya mencakup diagnostik tegangan, sekring putus, kegagalan beban, Triac, medan berputar, komunikasi, tegangan suplai, tegangan jaringan, frekuensi, dan pemutusan berdasarkan suhu internal. Pemantauan suhu menggunakan termistor NTC.
- Perlindungan dan isolasi: Perlindungannya adalah IP20. Isolasi listrik menggunakan optokopler dan/atau impedansi protektif antara sirkuit utama dan PELV.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah keluaran digital POM4220 Lowend?
Produk ini memiliki 16 keluaran digital untuk daya pemanas, dengan maksimum 1 elemen pemanas per keluaran.
2. Berapa tegangan suplai 6BK1942-2AA00-0AA0?
Suplai nominalnya adalah 230 V AC, konduktor fase-netral, dengan toleransi negatif relatif 10 % dan toleransi positif relatif 10 %.
3. Berapa daya keluaran yang didukung per keluaran daya pemanas?
Setiap keluaran mendukung 40 W hingga 1 449 W pada 230 V AC. Untuk elemen pemanas dengan arus masuk awal tinggi, maksimumnya adalah 750 W pada 230 V AC.
4. Bagaimana modul dipasang dan dikoneksikan?
Modul menggunakan pemasangan sekrup ke rak. Tegangan suplai dikoneksikan melalui terminal pegas push-in 3 kutub, sedangkan keluaran pemanas dan kipas dikoneksikan melalui terminal pegas push-in 8 kutub.
