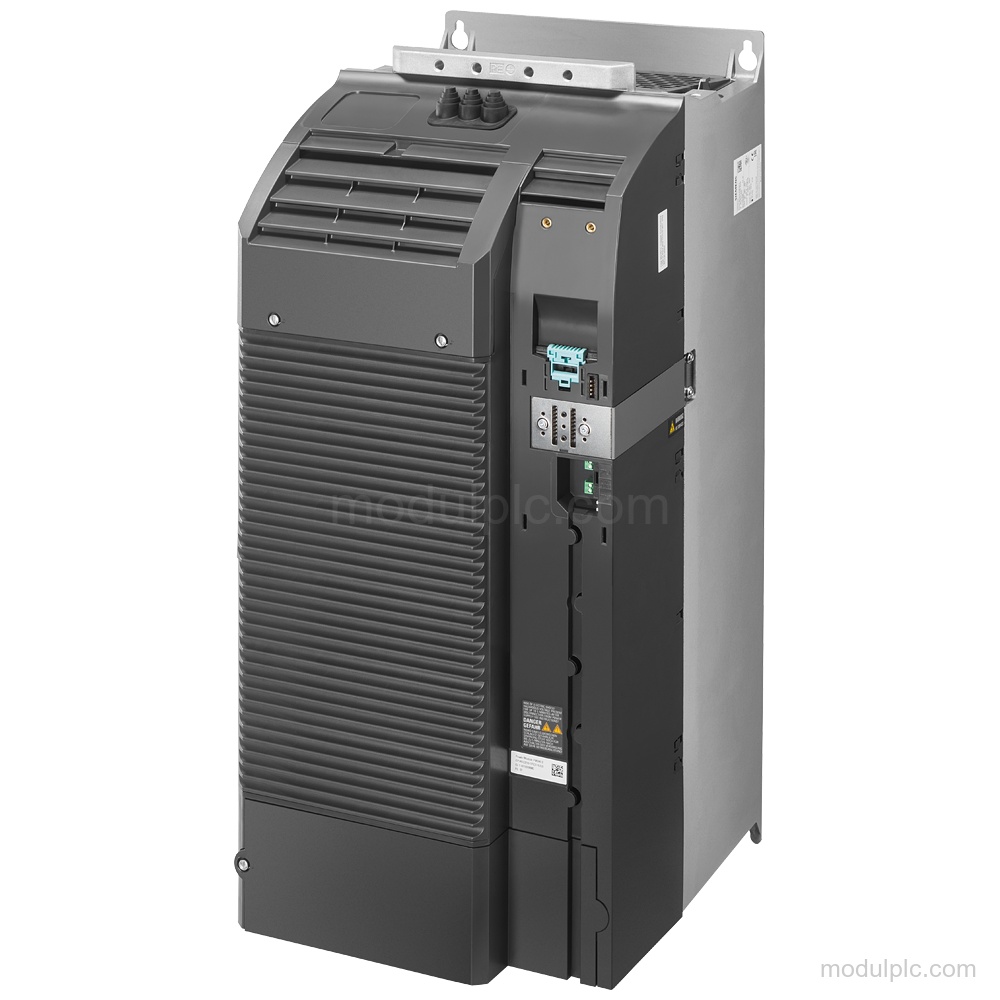

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Daya nominal beban lebih rendah | 75.00 kW | 100.00 hp (LO) |
| Arus nominal beban lebih rendah | 145.00 A (LO) |
| Catu daya input | 3 AC, 380 … 480 V ±10 %, 47 … 63 Hz |
| Arus output maksimum | 220.00 A |
| Frekuensi output kontrol vektor | 0 … 200 Hz |
| Frekuensi output kontrol V/f | 0 … 550 Hz |
| Ukuran rangka | FSF |
| Tingkat proteksi | IP20 / UL open type |
| Koneksi resistor pengereman | Terminal tipe sekrup; panjang kabel 10 m (32.81 ft) |
Fitur Utama
- Output beban lebih tinggi: Daya nominal: 55.00 kW | 75.00 hp (HO); arus nominal: 110.00 A (HO).
- Output beban lebih rendah: Daya nominal: 75.00 kW | 100.00 hp (LO); arus nominal: 145.00 A (LO).
- Catu daya input: Input: 3 AC, 380 … 480 V ±10 %, 47 … 63 Hz.
- Rentang kontrol output: Frekuensi output: 0 … 200 Hz untuk kontrol vektor dan 0 … 550 Hz untuk kontrol V/f.

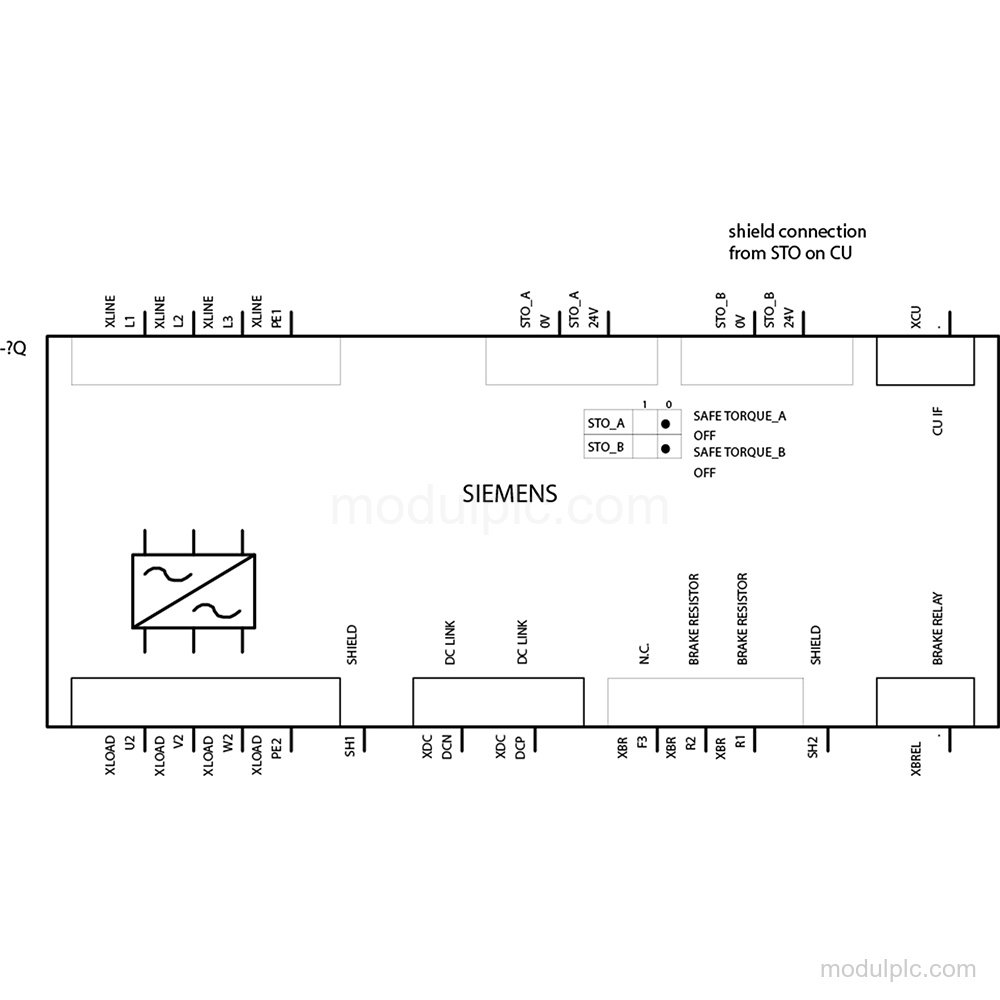

- Koneksi dan pengereman: Koneksi sisi jaringan dan sisi motor menggunakan baut M10; DC link untuk resistor pengereman menggunakan terminal tipe sekrup dan memiliki panjang kabel 10 m (32.81 ft).
- Pemasangan dan proteksi: Ukuran rangka: FSF. Dimensi: 708 mm × 305 mm × 357 mm (H×W×D). Tingkat proteksi: IP20 / UL open type. Modul ini tanpa unit kontrol dan panel.
Pertanyaan yang Sering Diajukan
1. Berapa nilai output beban lebih tinggi 6SL3210-1PE31-5UL0?
Daya nominal beban lebih tinggi adalah 55.00 kW | 75.00 hp (HO), dengan arus nominal 110.00 A (HO).
2. Catu daya input apa yang digunakan modul daya ini?
Inputnya adalah 3 AC, 380 … 480 V ±10 % pada 47 … 63 Hz.
3. Rentang frekuensi output apa yang didukung?
Frekuensi output adalah 0 … 200 Hz untuk kontrol vektor dan 0 … 550 Hz untuk kontrol V/f.
4. Bagaimana resistor pengereman dihubungkan?
DC link untuk resistor pengereman menggunakan terminal tipe sekrup, dengan panjang kabel 10 m (32.81 ft).
5. Apa yang termasuk dalam konfigurasi ini?
Konfigurasi ini tanpa unit kontrol dan panel, serta tanpa filter.
