Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Fase input | 3 AC |
| Tegangan jaringan | 380 … 480 V ±10 % |
| Frekuensi jaringan | 47 … 63 Hz |
| Daya nominal, LO | 11.00 kW | 15.00 hp |
| Daya nominal, HO | 7.50 kW | 10.00 hp |
| Frekuensi output, kontrol vektor | 0 … 200 Hz |
| Frekuensi output, kontrol V/f | 0 … 550 Hz |
| Kebutuhan udara pendingin | 0.018 m3/s (0.653 ft3/s) |
| Koneksi | Terminal sekrup plug-in |
| Tingkat perlindungan | IP20 / UL open type |
Fitur Utama
- Nominal input dan output: Input: 3 AC, 380 … 480 V ±10 %, 47 … 63 Hz. Output: 3 AC, 11.00 kW LO atau 7.50 kW HO.
- Pengereman dan kontrol: Memiliki chopper pengereman terintegrasi. Frekuensi output adalah 0 … 200 Hz untuk kontrol vektor dan 0 … 550 Hz untuk kontrol V/f.
- Arus output: Arus nominal output adalah 26.00 A LO atau 18.00 A HO; arus output maksimum adalah 39.00 A.

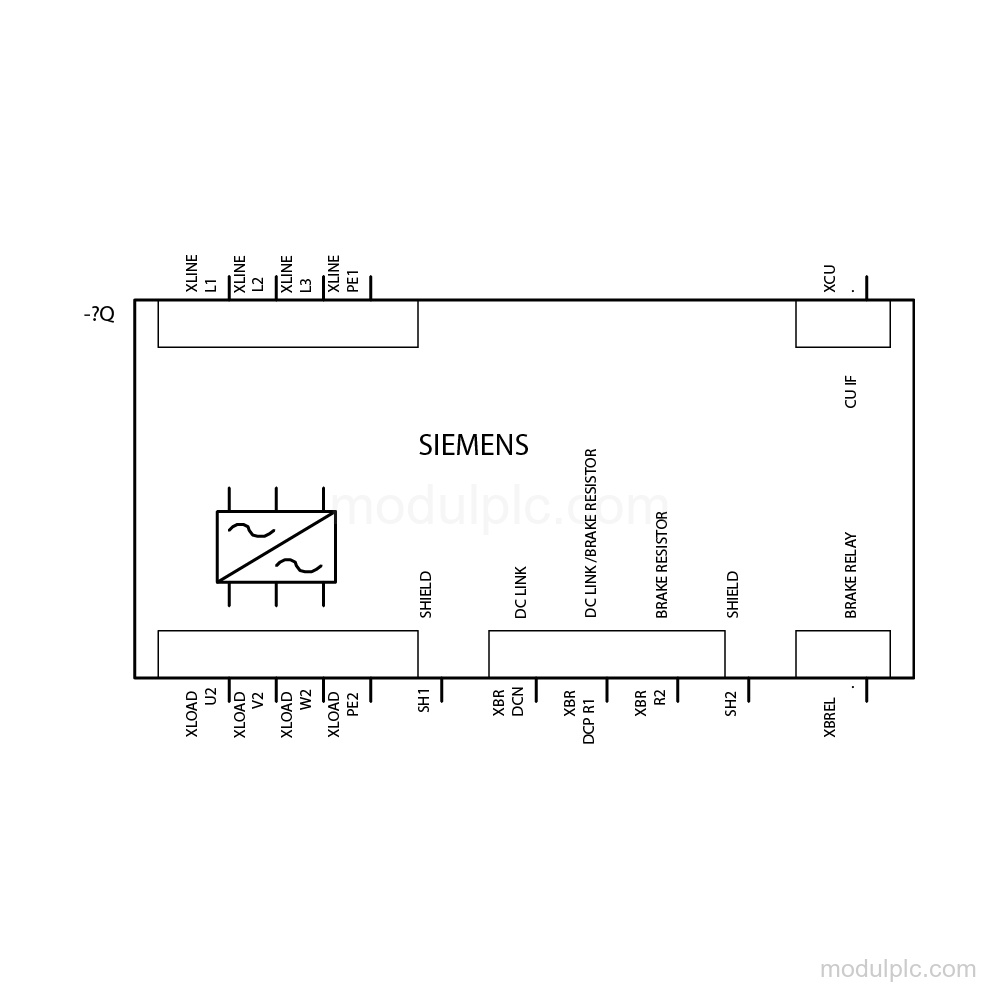

- Koneksi dan panjang kabel: Koneksi sisi jaringan dan ujung motor menggunakan terminal sekrup plug-in untuk konduktor 6.00 … 16.00 mm2. Panjang kabel motor maksimum adalah 50 m berpelindung atau 100 m tanpa pelindung.
- Pemasangan dan perlindungan: Ukuran rangka: FSC. Dimensi: tinggi 355 mm × lebar 140 mm × kedalaman 165 mm. Perlindungan: IP20 / UL open type.
- Pengecualian konfigurasi: Modul ini tanpa filter terintegrasi, unit kontrol, dan panel.
Pertanyaan yang Sering Diajukan
1. Berapa daya nominal 6SL3210-1PE22-7UL0?
Daya nominal output adalah 11.00 kW | 15.00 hp untuk LO dan 7.50 kW | 10.00 hp untuk HO.
2. Berapa tegangan dan frekuensi inputnya?
Inputnya 3 AC, 380 … 480 V ±10 %, pada 47 … 63 Hz.
3. Koneksi dan panjang kabel motor apa yang didukung?
Koneksi sisi jaringan dan ujung motor menggunakan terminal sekrup plug-in untuk konduktor 6.00 … 16.00 mm2. Panjang kabel motor maksimum adalah 50 m berpelindung atau 100 m tanpa pelindung.
4. Apa yang termasuk dalam konfigurasi ini?
Konfigurasi ini tanpa filter terintegrasi, unit kontrol, dan panel.
