Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

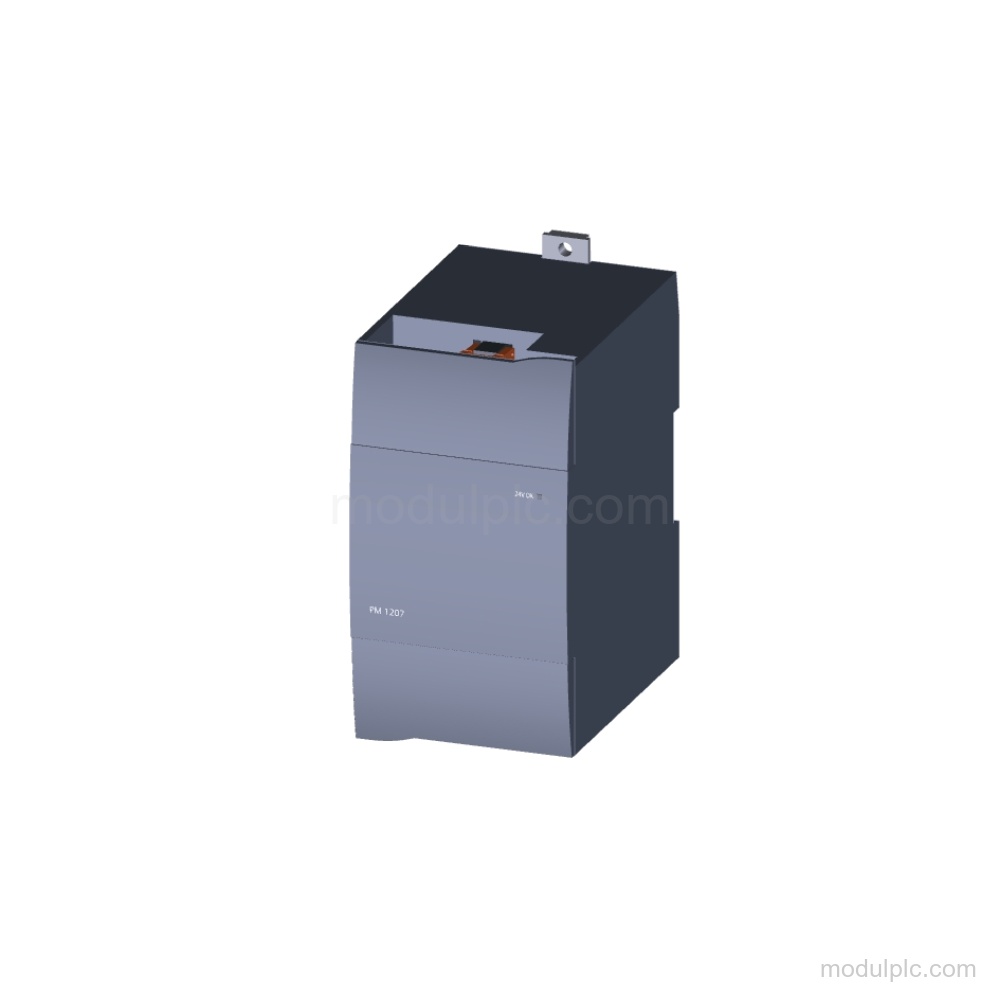

| Jenis produk | modul daya SIMATIC S7-1200 PM 1207 |
| Jenis masukan | AC atau DC 1 fase |
| Tegangan suplai pada DC | 120 … 240 V |
| Tegangan masukan pada DC | 99 … 275 V |
| Tegangan keluaran | 24 V DC |
| Arus keluaran nominal | 5 A |
| Daya aktif yang disuplai, tipikal | 120 W |
| Kelas perlindungan | IP20 |
Aplikasi
- Catu daya DC distabilkan: Menyediakan catu 24 V DC terkontrol dan terisolasi untuk peralatan yang terhubung.
- Transmisi data diagnostik: Mengirim data melalui antarmuka satu arah ke sistem kontrol dan analisis tingkat lebih tinggi.
Fitur Utama
- Keluaran 24 V DC distabilkan: Modul memiliki 1 keluaran DC terkontrol dan terisolasi pada 24 V DC, dengan arus keluaran nominal 5 A dan daya aktif tipikal 120 W.
- Masukan AC/DC: Jenis masukan adalah AC atau DC 1 fase. Tegangan suplai pada DC adalah 120 … 240 V, dengan rentang tegangan masukan DC 99 … 275 V.
- Perlindungan keluaran: Keluaran tahan hubung singkat dan memiliki perlindungan tegangan lebih di bawah 33 V, dengan karakteristik perlindungan hubung singkat arus konstan.
- Antarmuka diagnostik: Fungsi komunikasi tersedia melalui antarmuka satu arah yang hanya dapat mengirim data ke sistem kontrol dan analisis tingkat lebih tinggi.
- Isolasi listrik dan IP20: Masukan dan keluaran memiliki isolasi galvanis. Kelas perlindungannya IP20, dan tegangan keluaran adalah SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7).
Pertanyaan yang Sering Diajukan
1. Keluaran apa yang disediakan 6EP3333-4SB00-3AX0?
Modul menyediakan 1 keluaran 24 V DC terkontrol dan terisolasi, dengan arus keluaran nominal 5 A.
2. Tegangan masukan apa yang didukung modul daya ini?
Tegangan suplai pada DC adalah 120 … 240 V, dan tegangan masukan pada DC adalah 99 … 275 V.
3. Apakah modul memiliki antarmuka diagnostik?
Ya. Antarmuka satu arahnya hanya dapat mengirim data ke sistem kontrol dan analisis tingkat lebih tinggi.
4. Apakah keluaran terlindung dari hubung singkat?
Ya. Keluaran tahan hubung singkat dan menggunakan karakteristik perlindungan arus konstan.
