Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

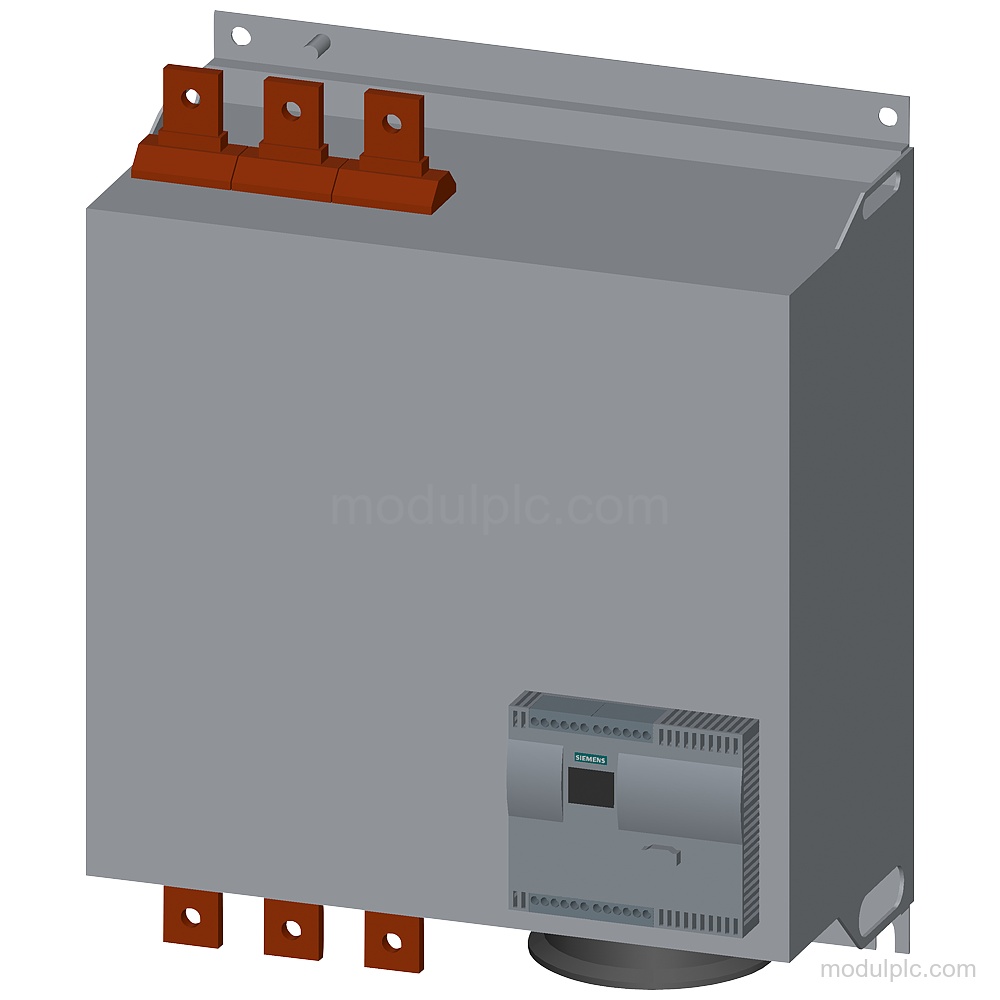

| Jenis produk | starter lunak SIRIUS |
| Arus operasi nominal pada 40 °C | 693 A |
| Arus inside-delta pada 40 °C untuk motor 3-fase | 1 200 A |
| Tegangan operasi | 200 … 460 V |
| Catu kontrol | 230 V AC pada 50 Hz atau 60 Hz |
| Daya pada 400 V, rangkaian standar, 40 °C | 400 kW |
| Daya pada 400 V, rangkaian inside-delta, 40 °C | 710 kW |
| Koneksi rangkaian utama | koneksi busbar |
| Koneksi rangkaian bantu dan kontrol | terminal tipe sekrup |
| Pemasangan | pemasangan sekrup |
| Perlindungan bagian depan | IP00 menurut IEC 60529 |
Aplikasi
- Starting lunak motor 3-fase: Menyediakan starting lunak untuk motor 3-fase dalam rangkaian standar atau inside-delta.
- Perlindungan dan kontrol motor: Menyediakan perlindungan beban berlebih motor, evaluasi perlindungan motor termistor, reset eksternal, dan pembatasan arus yang dapat disesuaikan.
Fitur Utama
- Fungsi starter lunak: Starter lunak SIRIUS dengan thyristor, sistem kontak bypass terintegrasi, reset eksternal, pembatasan arus yang dapat disesuaikan, dan perlindungan perangkat intrinsik.
- Perlindungan motor: Memiliki perlindungan beban berlebih motor, evaluasi perlindungan motor termistor, dan keluaran rem motor.
- Arus operasi nominal: Arus operasi nominal adalah 693 A pada 40 °C, 615 A pada 50 °C, dan 551 A pada 60 °C.
- Rangkaian inside-delta: Mendukung rangkaian inside-delta dengan 1 200 A pada 40 °C, 1 065 A pada 50 °C, dan 954 A pada 60 °C untuk motor 3-fase.
- Catu dan koneksi: Tegangan operasi adalah 200 … 460 V untuk rangkaian standar dan inside-delta; catu kontrol adalah 230 V AC pada 50 Hz atau 60 Hz, dengan terminal tipe sekrup untuk rangkaian bantu dan kontrol.

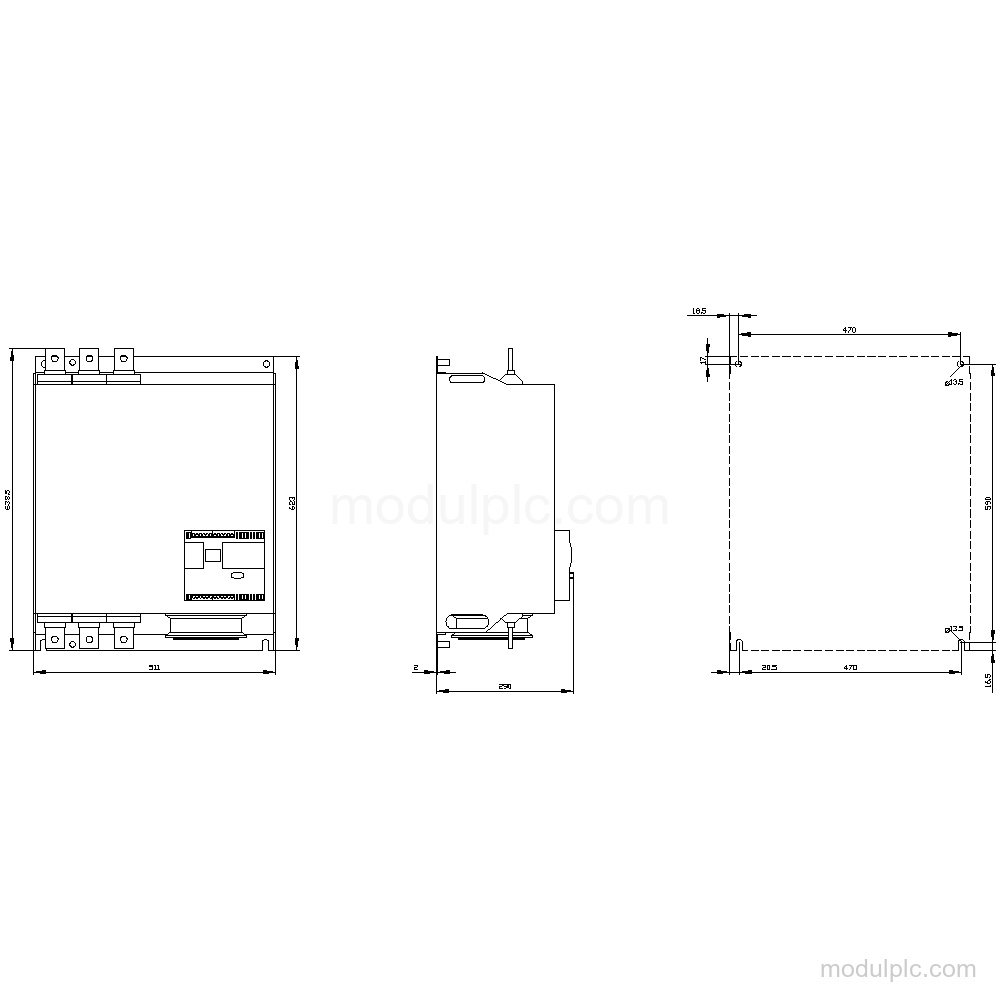

- Pemasangan dan perlindungan: Menggunakan pemasangan sekrup, berukuran 510 mm x 640 mm x 290 mm, dan memiliki perlindungan IP00 di bagian depan menurut IEC 60529.
Pertanyaan yang Sering Diajukan
1. Berapa arus operasi nominal Siemens 3RW4455-6BC44?
Perangkat ini memiliki 693 A pada 40 °C, 615 A pada 50 °C, dan 551 A pada 60 °C.
2. Apa catu kontrol dan koneksi yang dimiliki 3RW4455-6BC44?
Catu kontrolnya adalah 230 V AC pada 50 Hz atau 60 Hz. Rangkaian arus utama menggunakan koneksi busbar, sedangkan rangkaian bantu dan kontrol menggunakan terminal tipe sekrup.
3. Detail pemasangan apa yang perlu diverifikasi sebelum memesan?
Unit ini menggunakan pemasangan sekrup, berukuran 510 mm x 640 mm x 290 mm, memerlukan jarak 100 mm ke atas, 5 mm di samping, dan 75 mm ke bawah untuk pemasangan berdampingan, serta memiliki perlindungan IP00 di bagian depan menurut IEC 60529.
