Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

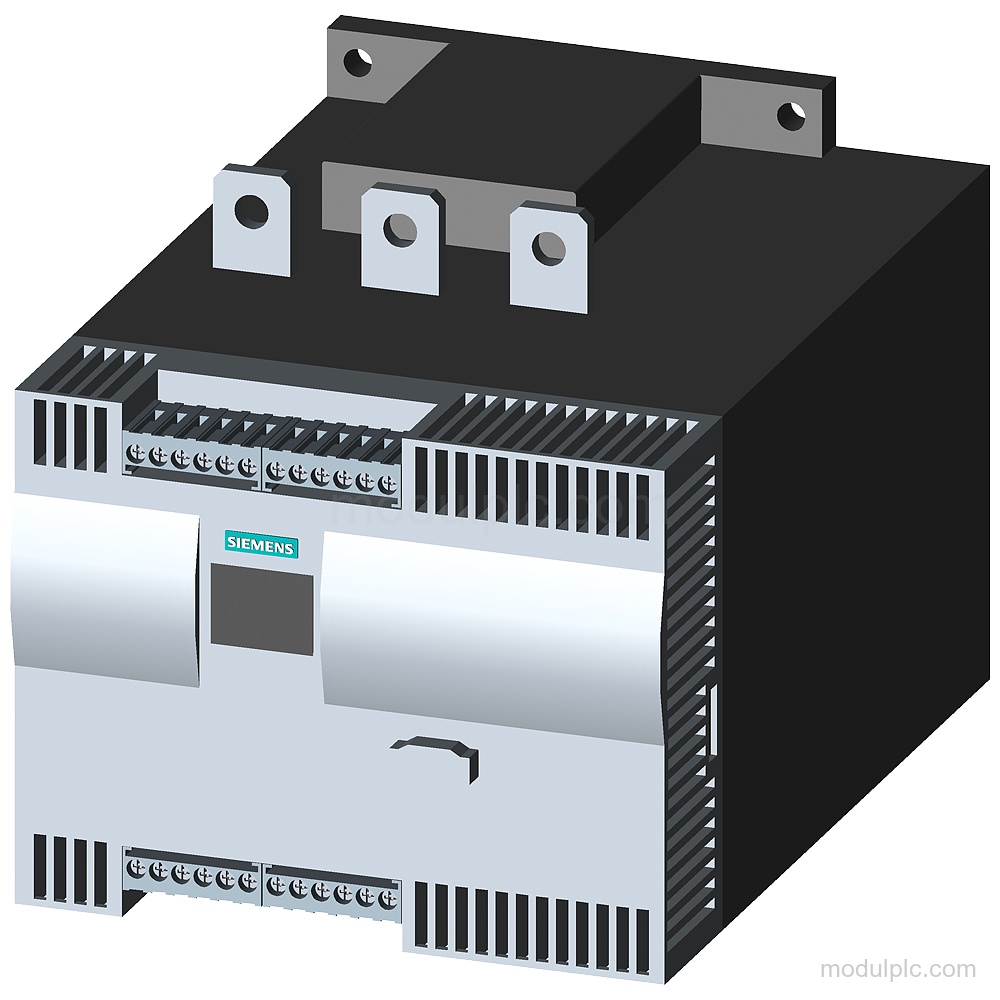

| Tipe produk | Starter lunak SIRIUS |
| Arus operasi terukur pada 40 °C | 250 A |
| Daya motor terukur pada 400 V, rangkaian standar | 132 kW |
| Daya motor terukur pada 400 V, rangkaian inside-delta | 250 kW |
| Tegangan operasi | 200 … 460 V |
| Frekuensi operasi | 50 … 60 Hz |
| Catu daya kontrol | 230 V AC pada 50 Hz dan 60 Hz |
| Sambungan arus utama | Sambungan busbar |
| Sambungan bantu dan kontrol | Terminal tipe sekrup |
| Pemasangan | Pemasangan sekrup |
Aplikasi
- Proteksi beban lebih motor: Menyediakan proteksi beban lebih motor dengan arus motor yang dapat disetel dan evaluasi proteksi motor termistor.
- Pengereman motor: Menyediakan output rem motor sebagai fungsi komponen produk.
Fitur Utama
- Fungsi starter lunak: Starter lunak SIRIUS dengan thyristor, sistem kontak bypass terintegrasi, proteksi perangkat internal, proteksi beban lebih motor, evaluasi proteksi motor termistor, dan reset eksternal.
- Arus terukur dan daya motor: Arus operasi terukur adalah 250 A pada 40 °C, 215 A pada 50 °C, dan 185 A pada 60 °C. Pada 400 V, daya motor terukur adalah 132 kW dalam rangkaian standar dan 250 kW dalam rangkaian inside-delta.
- Rangkaian inside-delta: Mendukung rangkaian inside-delta dengan arus operasi terukur 433 A pada 40 °C, 372 A pada 50 °C, dan 320 A pada 60 °C. Beban minimum adalah 8%.
- Tegangan dan frekuensi operasi: Tegangan operasi adalah 200 … 460 V dengan toleransi negatif relatif -15 % dan toleransi positif relatif 10 % dalam rangkaian standar dan inside-delta. Frekuensi operasi terukur adalah 50 … 60 Hz.
- Catu daya kontrol: Catu daya kontrol AC adalah 230 V pada 50 Hz dan 60 Hz, dengan toleransi negatif relatif -15 % dan toleransi positif relatif 10 %.

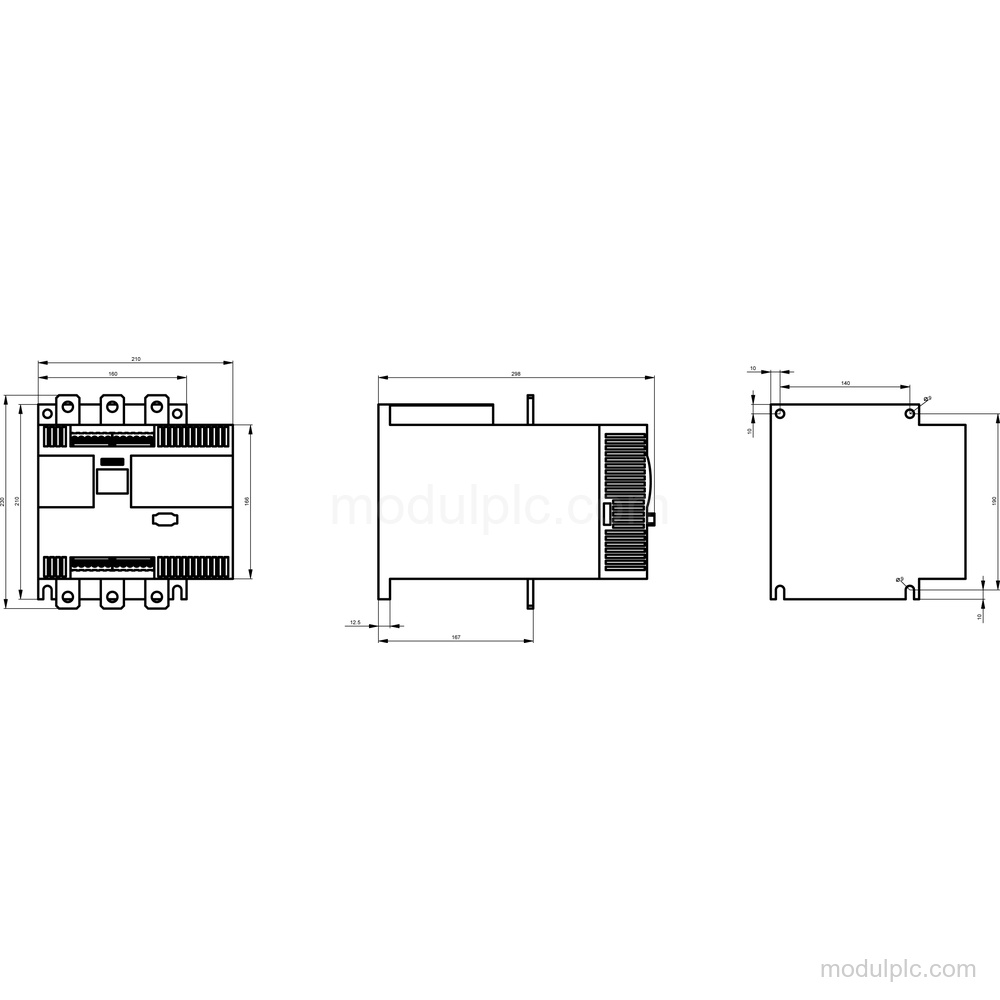

- Sambungan dan pemasangan: Rangkaian arus utama menggunakan sambungan busbar; rangkaian bantu dan kontrol menggunakan terminal tipe sekrup. Tersedia pemasangan sekrup, dengan permukaan pemasangan vertikal dan jarak yang ditentukan 100 mm ke atas, 5 mm di samping, dan 75 mm ke bawah.
Pertanyaan yang Sering Diajukan
1. Berapa arus terukur Siemens 3RW4444-6BC44?
Arus operasi terukur adalah 250 A pada 40 °C, 215 A pada 50 °C, dan 185 A pada 60 °C.
2. Berapa daya motor yang didukung 3RW4444-6BC44 pada 400 V?
Daya motor terukur adalah 132 kW dalam rangkaian standar dan 250 kW dalam rangkaian inside-delta pada 400 V.
3. Catu daya kontrol apa yang digunakan starter lunak ini?
Produk ini menggunakan catu daya kontrol 230 V AC pada 50 Hz dan 60 Hz.
4. Bagaimana 3RW4444-6BC44 disambungkan?
Rangkaian arus utama menggunakan sambungan busbar. Rangkaian bantu dan kontrol menggunakan terminal tipe sekrup.
5. Apa yang perlu diverifikasi sebelum meminta penawaran?
Verifikasi tipe rangkaian, daya motor, tegangan operasi, arus terukur pada suhu yang dituju, jarak pemasangan, dan kebutuhan sambungan.
