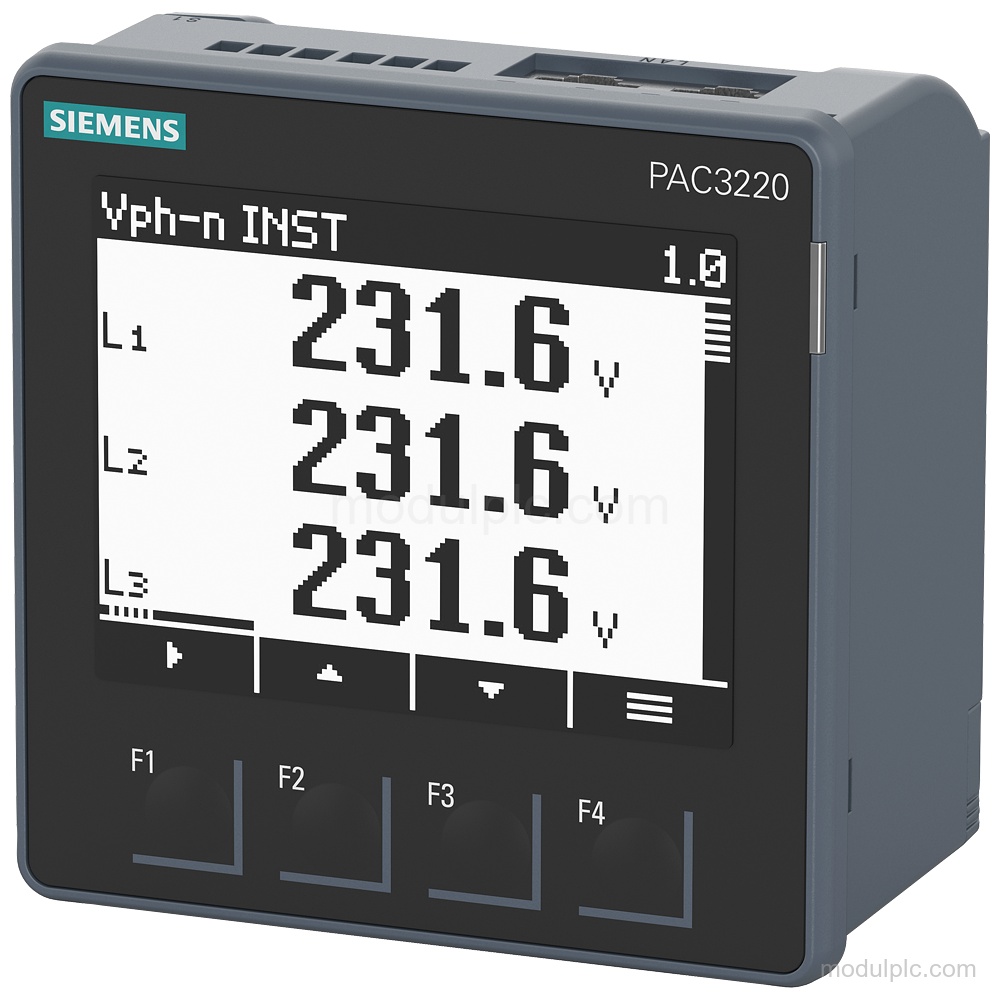

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Variabel terukur | Tegangan, arus, daya aktif, daya reaktif, dan frekuensi |
| Tegangan nominal | 400 V antara (PE)N dan L AC; 690 V antara konduktor saluran AC |
| Arus nominal | 1 A atau 5 A AC |
| Protokol komunikasi | MODBUS TCP |
| Antarmuka Fast Ethernet | 2; 2 x RJ45 |
| Input digital | 2, terminal tipe sekrup |
| Output digital | 2 output dua arah, terminal tipe sekrup |
| Catu daya tambahan | 100 … 250 V AC/DC |
| Layar | LCD grafis, 54 mm x 72 mm |
| Proteksi bagian depan | IP65 |
| Pemasangan | Pemasangan vertikal pada panel stasioner di ruangan tertutup |
Aplikasi
- Pengukuran variabel kelistrikan: Mengukur tegangan, arus, daya aktif, daya reaktif, dan frekuensi.
- Antarmuka sinyal digital: Menerima sinyal melalui 2 input digital dan menyediakan fungsi output switching atau pulsa melalui 2 output digital.
- Komunikasi Modbus TCP: Mengomunikasikan nilai terukur melalui protokol MODBUS TCP pada antarmuka Ethernet.
Fitur Utama
- Pengukuran kelistrikan: Mengukur tegangan, arus, daya aktif, daya reaktif, dan frekuensi; pengukuran tegangan dan arus menggunakan TRMS.
- Rentang pengukuran: Tegangan nominal adalah 400 V antara (PE)N dan L AC serta 690 V antara konduktor saluran; arus nominal adalah 1 A atau 5 A AC.
- Antarmuka komunikasi: Mendukung MODBUS TCP melalui 2 antarmuka Fast Ethernet dengan koneksi 2 x RJ45 dan laju transfer 10 000 kbit/s hingga 100 000 kbit/s.

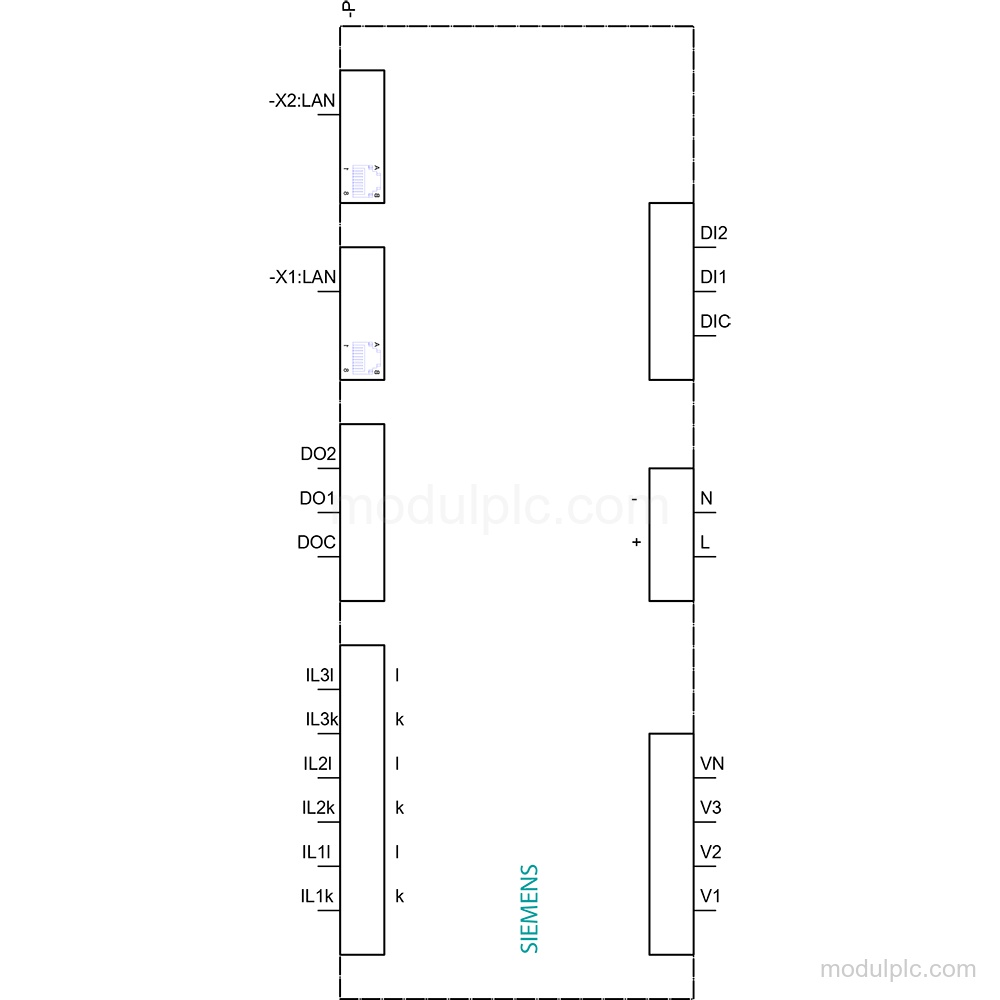

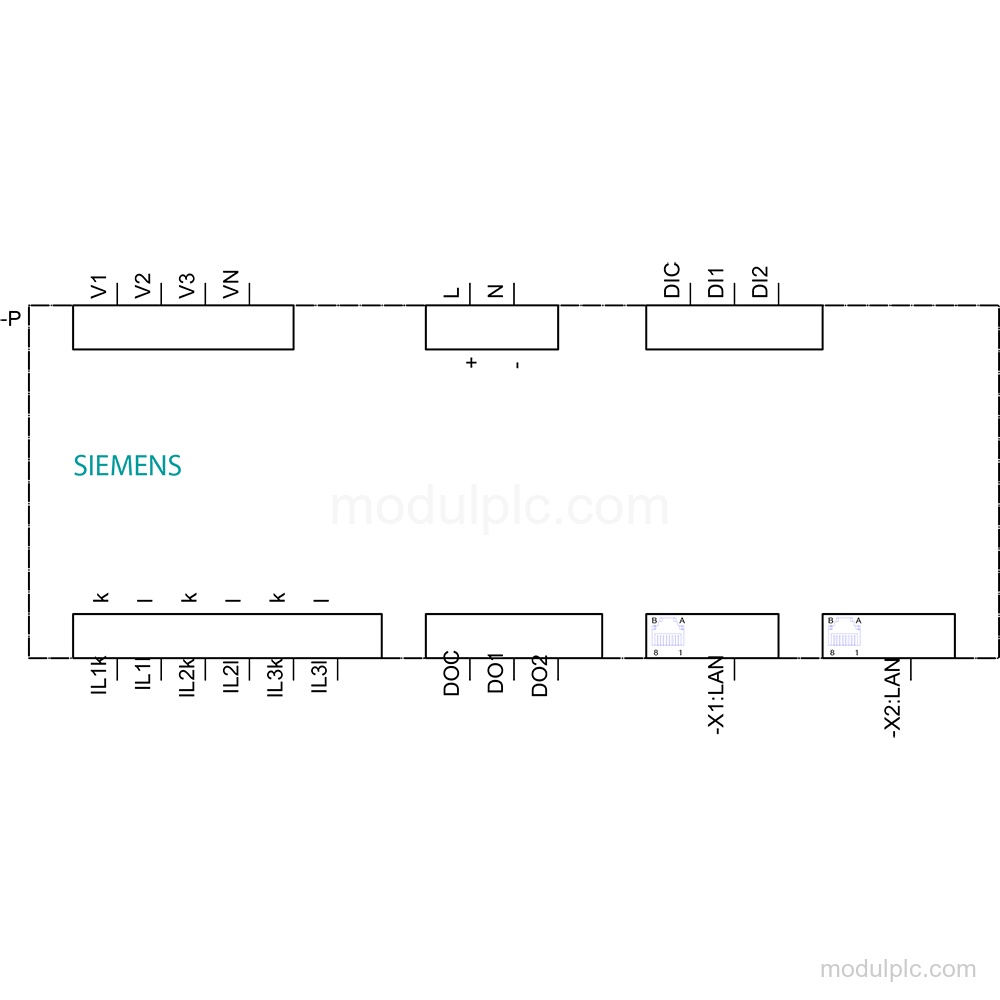

- I/O digital: Memiliki 2 input digital dengan terminal tipe sekrup dan 2 output digital dua arah yang mendukung fungsi output switching atau pulsa.
- Catu daya dan layar: Catu daya AC/DC rentang lebar menerima 100 … 250 V; perangkat memiliki LCD grafis dengan 4 tombol.

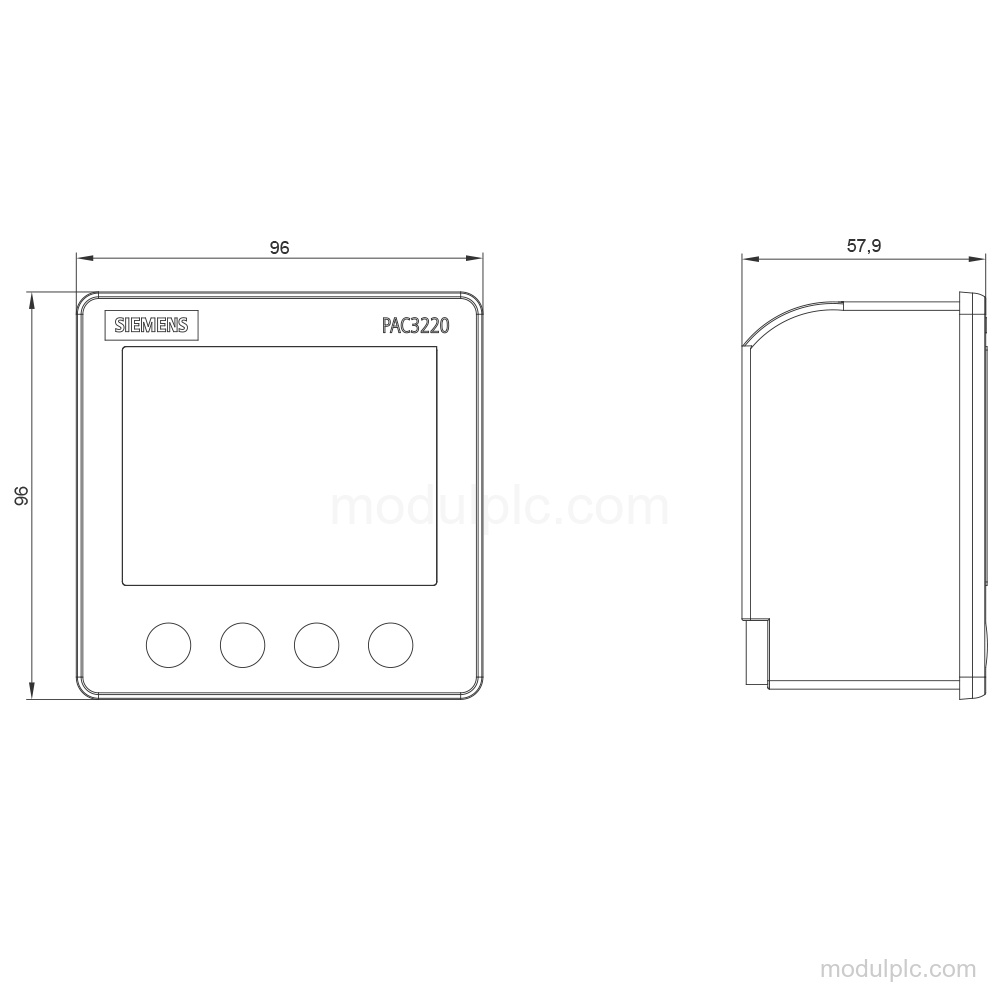

- Pemasangan panel dan proteksi: Perangkat 96 mm dipasang vertikal pada panel stasioner di ruangan tertutup; proteksi bagian depan IP65 dan proteksi selungkup NEMA Type 5.
Pertanyaan yang Sering Diajukan
1. Apa yang diukur Siemens 7KM3220-0BA01-1DA0?
Perangkat ini mengukur tegangan, arus, daya aktif, daya reaktif, dan frekuensi.
2. Antarmuka komunikasi dan protokol apa yang digunakan?
Perangkat memiliki 2 antarmuka Fast Ethernet dengan koneksi 2 x RJ45 dan mendukung MODBUS TCP.
3. Berapa nilai tegangan dan arus nominalnya?
Tegangan nominal adalah 400 V antara (PE)N dan L AC serta 690 V antara konduktor saluran AC. Arus nominal adalah 1 A atau 5 A AC.
4. Berapa jumlah input dan output digital yang tersedia?
Perangkat memiliki 2 input digital dan 2 output digital dua arah, semuanya dengan terminal tipe sekrup.
5. Detail pemasangan dan proteksi apa yang perlu diverifikasi?
Perangkat dipasang vertikal pada panel stasioner di ruangan tertutup, dengan proteksi bagian depan IP65 dan proteksi selungkup NEMA Type 5.
