Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Fungsi pengukuran | Tegangan, arus, daya aktif, daya reaktif, dan frekuensi |
| Tegangan nominal | 690/400 V pada 45-65 Hz |
| Arus nominal | X/1 A atau X/5 A AC |
| Protokol komunikasi | Modbus RTU |
| Input digital | 2, dengan terminal tipe sekrup |
| Output digital | 2 output dua arah, dengan terminal tipe sekrup |
| Catu daya bantu | 24 … 60 V -20/+10% DC |
| Display | LCD, 54 mm x 72 mm |
| Perlindungan bagian depan | IP65 |
| Pemasangan | Pemasangan panel vertikal; pemasangan rel DIN: Tidak |
Aplikasi
- Pengukuran variabel listrik: Mengukur tegangan, arus, daya aktif, daya reaktif, dan frekuensi.
- Komunikasi pemantauan daya: Mengirimkan data terukur menggunakan protokol Modbus RTU.
Fitur Utama
- Pengukuran variabel listrik: Mengukur tegangan, arus, daya aktif, daya reaktif, dan frekuensi menggunakan pengukuran TRMS untuk tegangan dan arus.
- Nilai pengukuran nominal: Tegangan nominal 690/400 V pada 45-65 Hz; arus nominal X/1 A atau X/5 A AC.
- Komunikasi: Protokol Modbus RTU dengan laju transfer 4.8 kbit/s hingga 115.2 kbit/s.

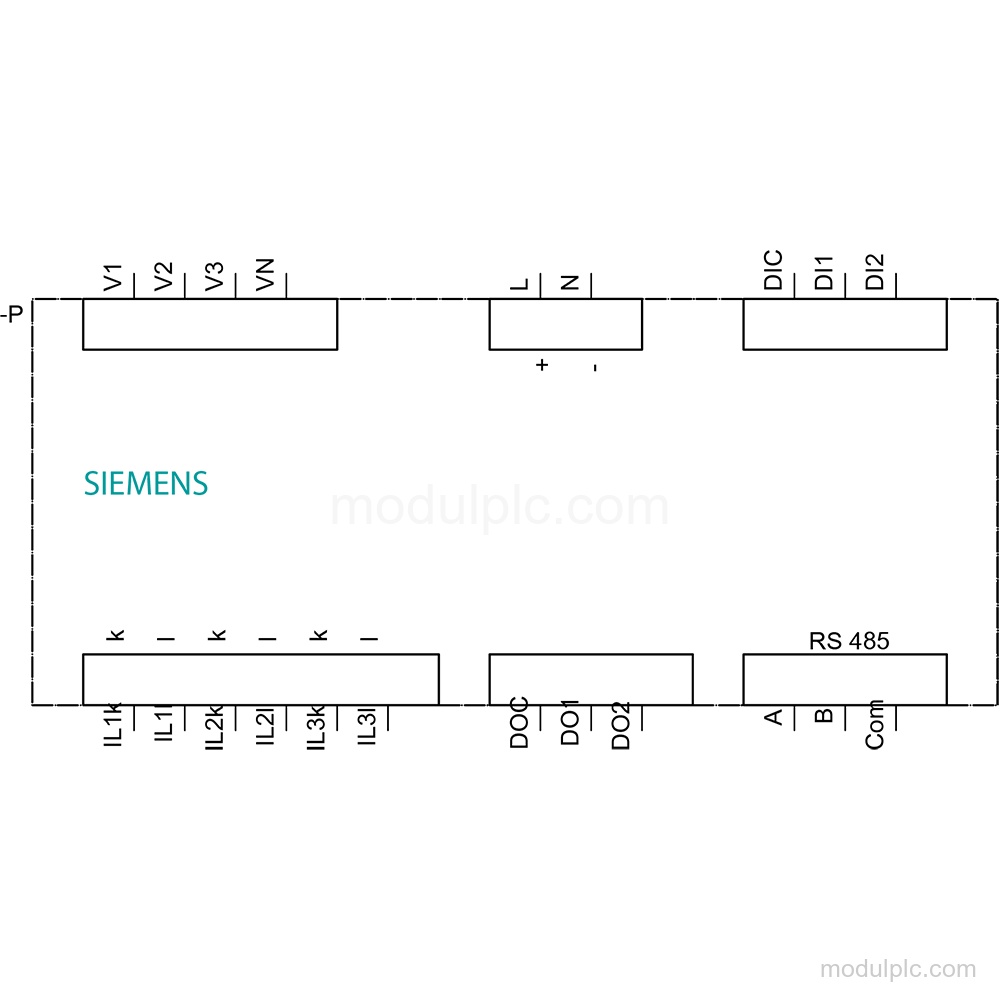

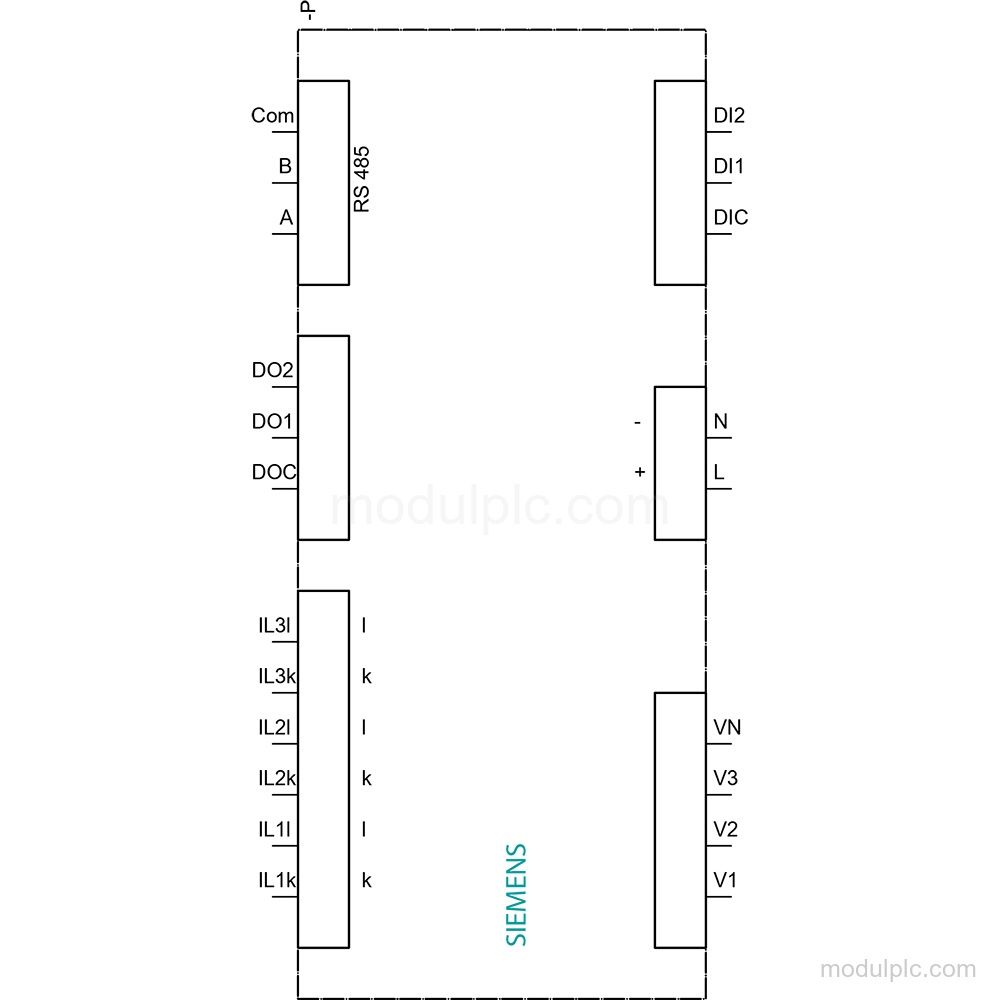

- Input dan output digital: Memiliki 2 input digital dan 2 output digital dua arah, dengan terminal tipe sekrup.
- Catu daya bantu: Catu daya bantu DC: 24 … 60 V -20/+10%.

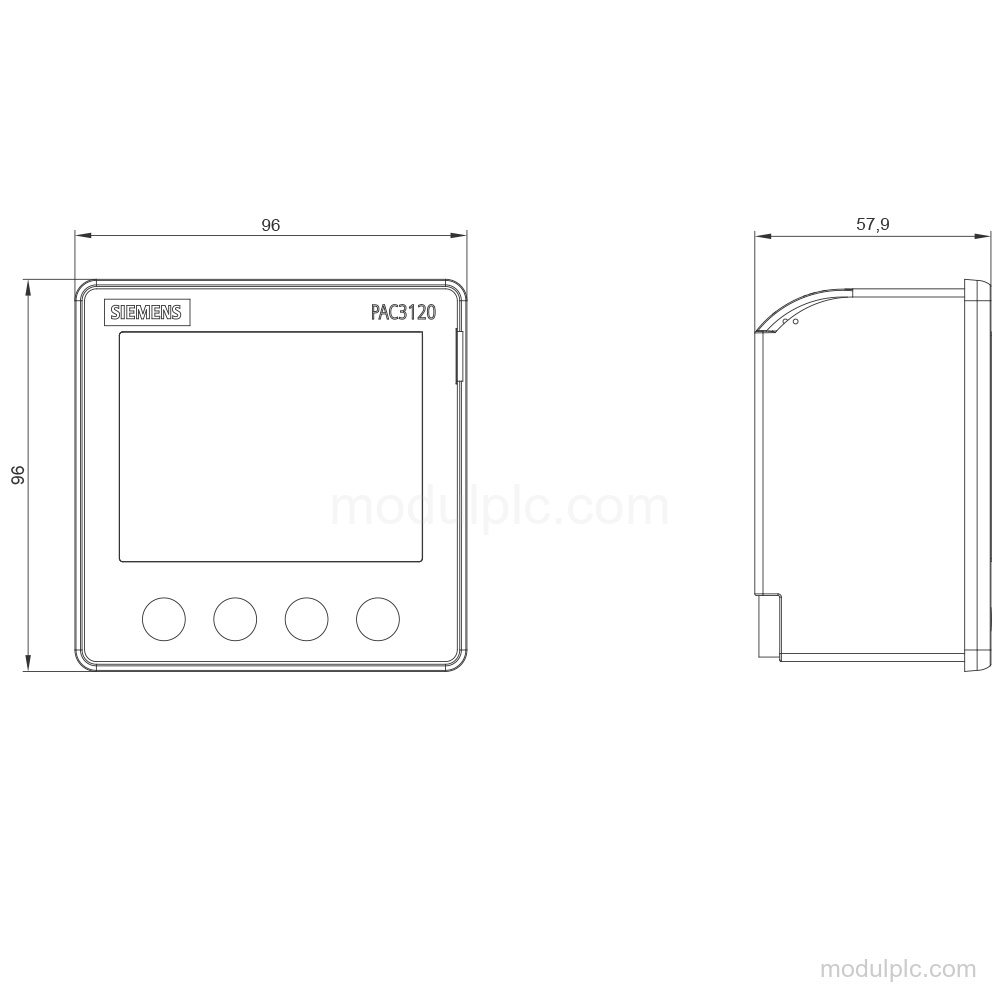

- Pemasangan panel: Perangkat 96 x 96 mm dengan pemasangan vertikal, kedalaman 56 mm, dan perlindungan IP65 pada bagian depan.
Pertanyaan yang Sering Diajukan
1. Apa yang diukur Siemens 7KM3120-1BA01-1EA0?
Perangkat ini mengukur tegangan, arus, daya aktif, daya reaktif, dan frekuensi.
2. Berapa nilai tegangan dan arus nominalnya?
Tegangan nominal 690/400 V pada 45-65 Hz. Arus nominal X/1 A atau X/5 A AC.
3. Protokol komunikasi apa yang digunakan?
Perangkat ini menggunakan Modbus RTU, dengan laju transfer 4.8 kbit/s hingga 115.2 kbit/s.
4. Berapa jumlah input dan output digitalnya?
Perangkat ini memiliki 2 input digital dan 2 output digital dua arah. Keduanya menggunakan terminal tipe sekrup.
5. Bagaimana perangkat ini dipasang?
Perangkat ini dipasang secara vertikal pada panel. Pemasangan rel DIN tidak tersedia.
