Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis perangkat | Perangkat ukur 3 fase dengan LCD |
| Pengukuran tegangan | 690 V antarfasa nominal; 400 V antara fase dan netral nominal |
| Input arus | Nilai nominal AC 1 A dan 5 A |
| Besaran terukur | Tegangan, arus, daya aktif, daya reaktif, frekuensi, energi semu/aktif/reaktif |
| Antarmuka komunikasi | 1 antarmuka Fast Ethernet, RJ45 (8P8C) |
| Protokol | MODBUS TCP |
| Kecepatan transfer | 10 000 kbit/s |
| Catu daya | 95 … 240 V AC; 110 … 340 V DC |
| Tampilan | LCD, tinggi 54 mm x lebar 72 mm; 4 tombol |
| Koneksi | Terminal sekrup |
| Perlindungan depan | IP65 |
Aplikasi
- Pengukuran listrik: Mengukur tegangan, arus, daya aktif, daya reaktif, dan frekuensi dalam sistem 3 fase.
- Pengukuran energi: Mengukur energi semu, aktif, dan reaktif.
- Komunikasi Ethernet: Mentransfer data pengukuran melalui protokol MODBUS TCP pada antarmuka Fast Ethernet.
- Pensinyalan keluaran digital: Menyediakan keluaran digital dengan fungsi keluaran switching atau pulsa.
Fitur Utama
- Fungsi pengukuran: Mengukur tegangan, arus, daya aktif, daya reaktif, dan frekuensi; mendukung pengukuran energi semu, aktif, dan reaktif.
- Pengukuran tegangan dan arus: Mengukur hingga 690 V antarfasa dan 400 V antara fase dan netral pada nilai nominal, dengan input arus AC 1 A dan 5 A.
- Antarmuka komunikasi: Menyediakan 1 antarmuka Fast Ethernet dengan koneksi RJ45 (8P8C) dan protokol MODBUS TCP pada 10 000 kbit/s.
- Tampilan dan pengoperasian: Memiliki LCD putih dengan tinggi 54 mm dan lebar 72 mm, serta 4 tombol.
- Catu daya dan terminal: Menggunakan catu daya AC/DC rentang lebar: 95 … 240 V AC atau 110 … 340 V DC; input pengukuran menggunakan terminal sekrup.

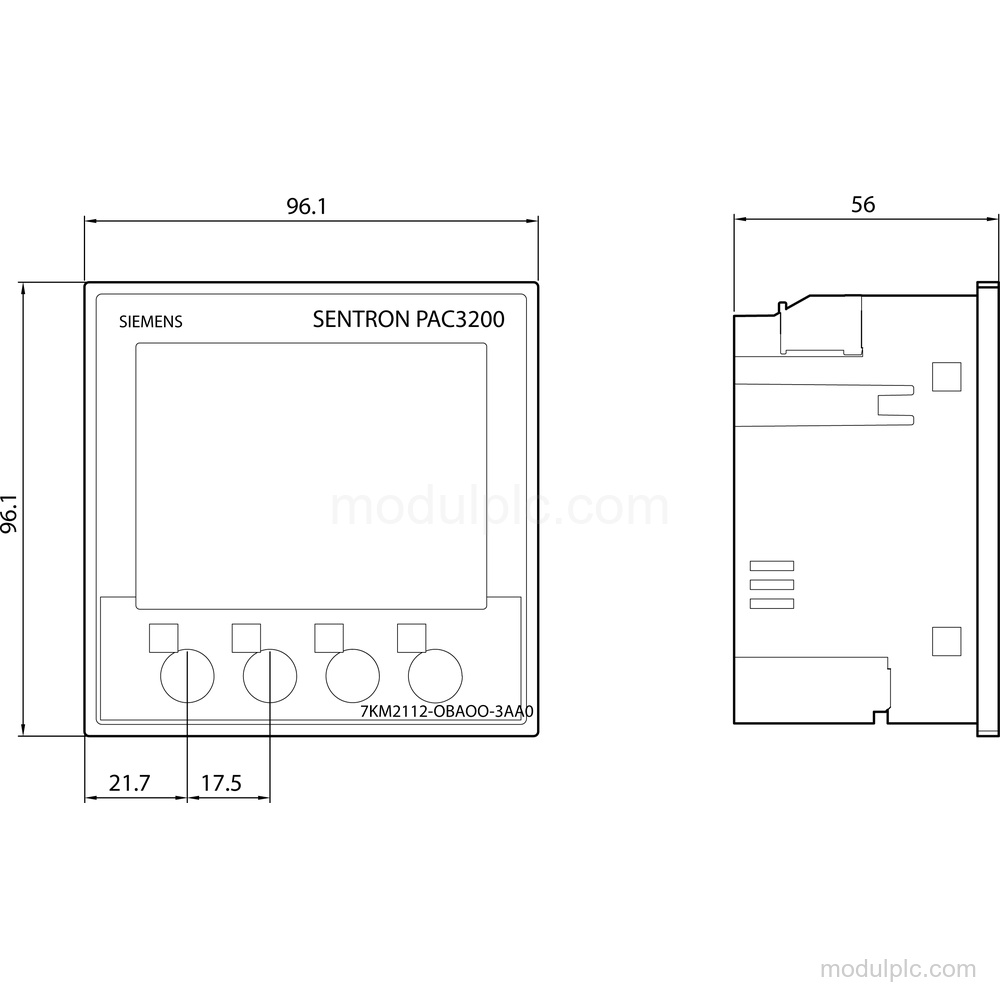

- Pemasangan dan perlindungan: Berukuran 96 x 96 x 56 mm, memiliki kedalaman pemasangan 51 mm, posisi pemasangan vertikal, dan perlindungan depan IP65.
Pertanyaan yang Sering Diajukan
1. Apa yang diukur Siemens SENTRON 7KM2112-0BA00-3AA0?
Perangkat ini mengukur tegangan, arus, daya aktif, daya reaktif, dan frekuensi, serta mendukung pengukuran energi semu, aktif, dan reaktif.
2. Berapa nilai tegangan dan arus yang dapat ditangani perangkat ukur ini?
Nilai pengukuran nominalnya adalah 690 V antarfasa, 400 V antara fase dan netral, 1 A AC, dan 5 A AC. Rentang pengukuran tegangan adalah 70 V hingga 831 V antarfasa dan 40 V hingga 480 V antara fase dan netral.
3. Antarmuka komunikasi dan protokol apa yang tersedia?
Perangkat ini memiliki 1 antarmuka Fast Ethernet dengan koneksi RJ45 (8P8C) dan mendukung MODBUS TCP pada 10 000 kbit/s.
4. Catu daya dan koneksi apa yang digunakan?
Perangkat ini menggunakan 95 … 240 V AC atau 110 … 340 V DC dan memiliki terminal sekrup pada input pengukuran.
5. Bagaimana perangkat ini dipasang dan dilindungi?
Perangkat ini memiliki posisi pemasangan vertikal, kedalaman pemasangan 51 mm, dan perlindungan IP65 pada bagian depan.
