Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Fungsi pengukuran | Tegangan, arus, daya aktif, daya reaktif, dan frekuensi |
| Metode pengukuran | TRMS untuk tegangan dan arus; deteksi nilai terukur lengkap |
| Rentang pengukuran tegangan | 11.5 V hingga 280 V AC antara (PE)N dan L; nilai nominal maksimum antar-konduktor jaringan 400 V AC |
| Input arus | Nilai nominal AC 1 A dan 5 A; rentang 10 % hingga 120 % |
| Komunikasi | Modbus RTU; 1 antarmuka Fast Ethernet; 4 800 kbit/s hingga 115 200 kbit/s |
| I/O digital | 1 input digital dan 1 output digital |
| Catu daya | 100 … 250 V AC/DC |
| Tampilan | LCD putih, 56 mm x 74 mm, lampu latar dan kontras dapat disesuaikan |
| Koneksi | Terminal tipe sekrup untuk tegangan, arus, input digital, dan output digital |
| Pemasangan | Pemasangan vertikal; pemasangan rel DIN: Tidak |
| Perlindungan | IP40 di bagian depan; kelas perlindungan II saat terpasang |
Aplikasi
- Pemasangan pada panel stasioner: Sesuai untuk pemasangan pada panel stasioner di ruangan tertutup.
Fitur Utama
- Pengukuran listrik: Mengukur tegangan, arus, daya aktif, daya reaktif, dan frekuensi; pengukuran tegangan dan arus menggunakan TRMS.

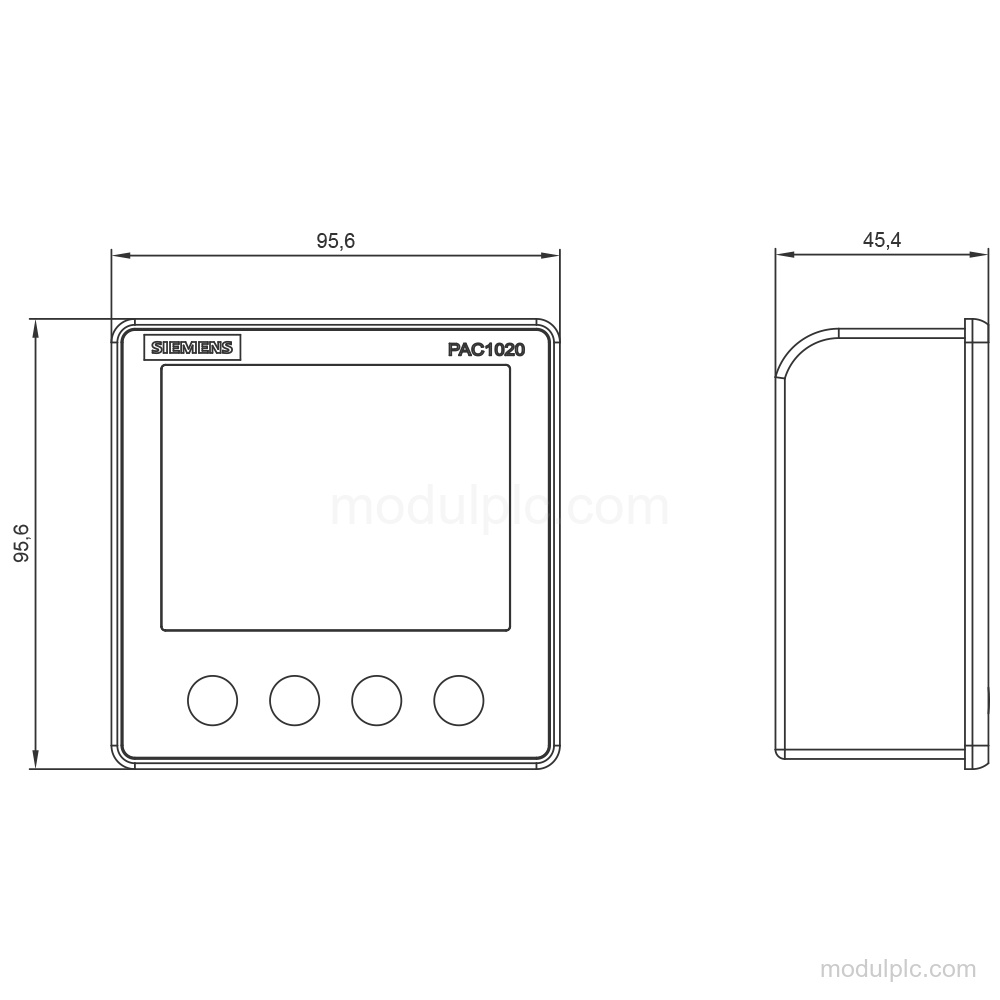

- Format panel dan tampilan: Perangkat pemantauan daya dasar 96 x 96 mm dengan LCD putih 56 mm x 74 mm, lampu latar dan kontras yang dapat disesuaikan, serta 4 tombol.
- Komunikasi Modbus RTU: Protokol komunikasi: Modbus RTU; tersedia 1 antarmuka Fast Ethernet, dengan laju transfer 4 800 kbit/s hingga 115 200 kbit/s.
- Input pengukuran: Input tegangan menggunakan terminal tipe sekrup dan mendukung 11.5 V hingga 280 V AC antara (PE)N dan L, dengan nilai nominal maksimum 400 V AC antar-konduktor jaringan.
- I/O digital: Memiliki 1 input digital elektronik pasif dan 1 output digital pasif, keduanya dengan terminal tipe sekrup; output mendukung fungsi output switching atau pulsa.
- Catu daya dan perlindungan: Catu daya AC/DC rentang lebar: 100 … 250 V; kelas perlindungan IP40 di bagian depan dan kelas perlindungan peralatan II saat terpasang.
Pertanyaan yang Sering Diajukan
1. Apa yang diukur Siemens 7KM1020-0BA01-1DA0?
Perangkat ini mengukur tegangan, arus, daya aktif, daya reaktif, dan frekuensi. Pengukuran tegangan dan arus menggunakan TRMS.
2. Rentang tegangan dan arus apa yang didukung?
Tegangan antara (PE)N dan L adalah 11.5 V hingga 280 V AC, dengan nilai nominal maksimum 230 V; nilai nominal maksimum antar-konduktor jaringan adalah 400 V AC. Nilai nominal arus adalah 1 A dan 5 A AC, dengan rentang 10 % hingga 120 %.
3. Antarmuka dan protokol komunikasi apa yang tersedia?
Perangkat menyediakan Modbus RTU dan 1 antarmuka Fast Ethernet, dengan laju transfer 4 800 kbit/s hingga 115 200 kbit/s.
4. Bagaimana perangkat disambungkan dan dipasang?

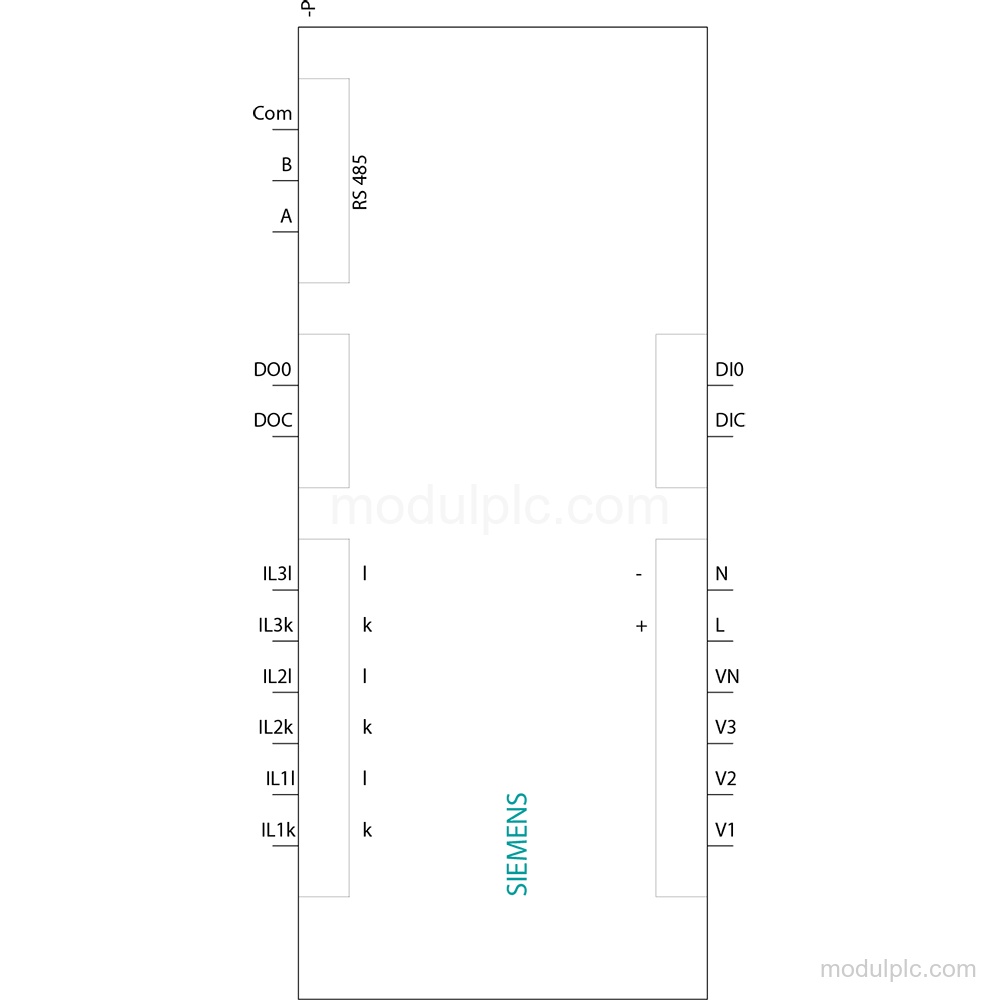

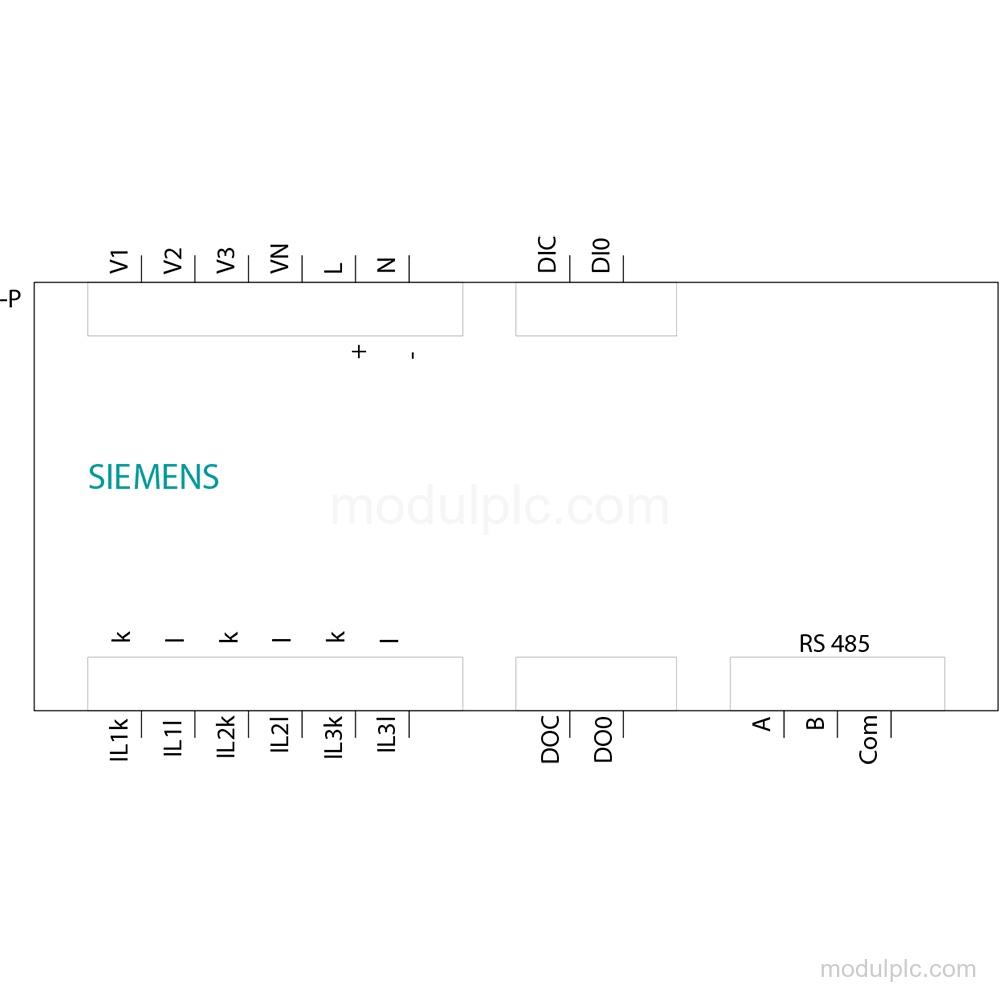

Tegangan, arus, input digital, dan output digital menggunakan terminal tipe sekrup. Pemasangan vertikal; pemasangan rel DIN tidak didukung.
