Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | Prosesor komunikasi CP 1543-1 |
| Antarmuka | 1 x port RJ45 |
| Laju transfer | 10 … 1000 Mbit/s |
| Catu daya | 15 V DC dari bus backplane |
| Konsumsi arus tipikal | 0.35 A |
| Kehilangan daya | 5.3 W |
| Koneksi VPN | Maksimum 16 |
| Pemasangan pada rel S7-1500 | Ya |
| Kelas perlindungan | IP20 |
Aplikasi
- Koneksi Industrial Ethernet: Menghubungkan SIMATIC S7-1500 ke Industrial Ethernet.
- Komunikasi jaringan aman: Menyediakan komunikasi VPN melalui IPSec dan perlindungan jaringan melalui firewall inspeksi stateful.
- Komunikasi terbuka: Mendukung komunikasi terbuka menggunakan TCP/IP, ISO on TCP, serta layanan klien/server FTP.
Fitur Utama
- Komunikasi Industrial Ethernet: Mendukung TCP/IP, ISO, UDP, komunikasi S7, IP broadcast/multicast, serta IPv4/IPv6.
- Antarmuka Ethernet: Memiliki 1 antarmuka dengan 1 port RJ45 dan laju transfer 10 … 1000 Mbit/s.
- Fungsi keamanan: Menyediakan firewall inspeksi stateful, VPN IPSec dengan hingga 16 koneksi, IEEE 802.1X (radius), dan file log untuk akses tidak sah.
- Layanan komunikasi: Mendukung SNMP v1/v3, DCP, LLDP, NTP, klien/server FTP, email, dan DHCP.
- Catu daya dan pemasangan: Menggunakan 15 V DC dari bus backplane, konsumsi arus tipikal 0.35 A, kehilangan daya 5.3 W, dan dipasang pada rel S7-1500.
Pertanyaan yang Sering Diajukan
1. Antarmuka komunikasi apa yang dimiliki 6GK7543-1AX00-0XE0?
Produk ini memiliki 1 port RJ45 dengan laju transfer 10 … 1000 Mbit/s.
2. Protokol apa yang didukung CP 1543-1?
Produk ini mendukung TCP/IP, ISO, UDP, komunikasi S7, SNMP v1/v3, DCP, LLDP, dan NTP.
3. Catu daya apa yang digunakan prosesor komunikasi ini?
Produk ini menggunakan 15 V DC dari bus backplane dan memiliki konsumsi arus tipikal 0.35 A.
4. Apakah modul ini mendukung koneksi VPN?
Ya. Produk ini mendukung VPN IPSec dengan maksimum 16 koneksi.

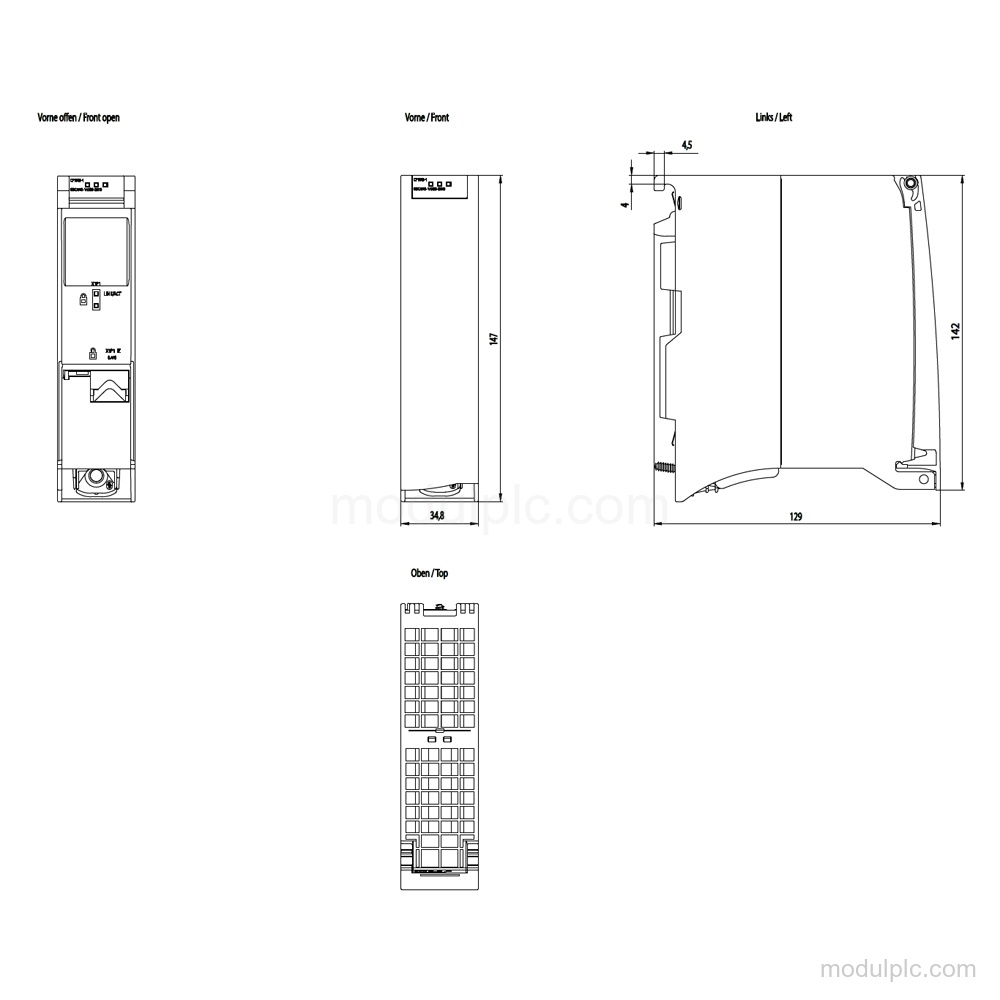

5. Bagaimana 6GK7543-1AX00-0XE0 dipasang?
Produk ini dipasang pada rel S7-1500 dan memiliki format modul S7-1500 compact single-width.
