Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CP 1542SP-1 IRC |
| Antarmuka Industrial Ethernet | 1 |
| Laju transfer | 10 … 100 Mbit/s |
| Koneksi listrik | 2 melalui bus adapter ET 200SP |
| Protokol telekontrol yang didukung | SINAUT ST7, IEC 60870-5-104, DNP3 |
| Catu | 24 V DC; 19.2 … 28.8 V |
| Kehilangan daya | 6 W |
| Koneksi komunikasi terbuka | Maksimum 32 melalui blok T |
| Koneksi komunikasi S7 | Maksimum 16 |
| Pemasangan pada rel DIN | Rel DIN 35 mm |
Aplikasi
- Koneksi sistem SCADA: Terhubung ke sistem SCADA melalui IEC 60870-5-104, DNP3, Telecontrol Server Basic, dan pusat kendali SINAUT ST7.
- Komunikasi gardu: Mendukung penggunaan sebagai gardu untuk komunikasi dengan pusat kendali melalui koneksi permanen atau koneksi berbasis kebutuhan.
- Penyanggaan data pusat kendali: Menyangga data saat koneksi terputus: 64000 event TCSB, 32000 telegram SINAUT ST7, 100000 event DNP3, dan 100000 event IEC 60870-5.
Fitur Utama
- Komunikasi Industrial Ethernet: 1 antarmuka Industrial Ethernet dengan laju transfer 10 … 100 Mbit/s dan 2 koneksi listrik melalui bus adapter ET 200SP dengan koneksi RJ45, FC, atau SCRJ.
- Protokol telekontrol: Mendukung SINAUT ST7, IEC 60870-5-104, DNP3, Telecontrol Server Basic, dan koneksi sistem SCADA.
- Komunikasi terbuka: Mendukung TCP/IP, ISO-on-TCP, UDP, siaran/multicast IP, SNMP v1, DHCP, email aman, IPv4/IPv6, dan NTP.
- Kapasitas koneksi: Mendukung hingga 32 koneksi komunikasi terbuka melalui blok T, 16 koneksi komunikasi S7, dan 1 koneksi klien email.
- Data listrik: Catu: 24 V DC; rentang tegangan catu: 19.2 … 28.8 V; kehilangan daya: 6 W.
- Pemasangan dan diagnostik: Dipasang pada rel DIN 35 mm, mendukung diagnostik berbasis web melalui CPU ET 200SP, dan memiliki perlindungan IP20.
Pertanyaan yang Sering Diajukan
1. Apa fungsi 6GK7542-6VX00-0XE0?

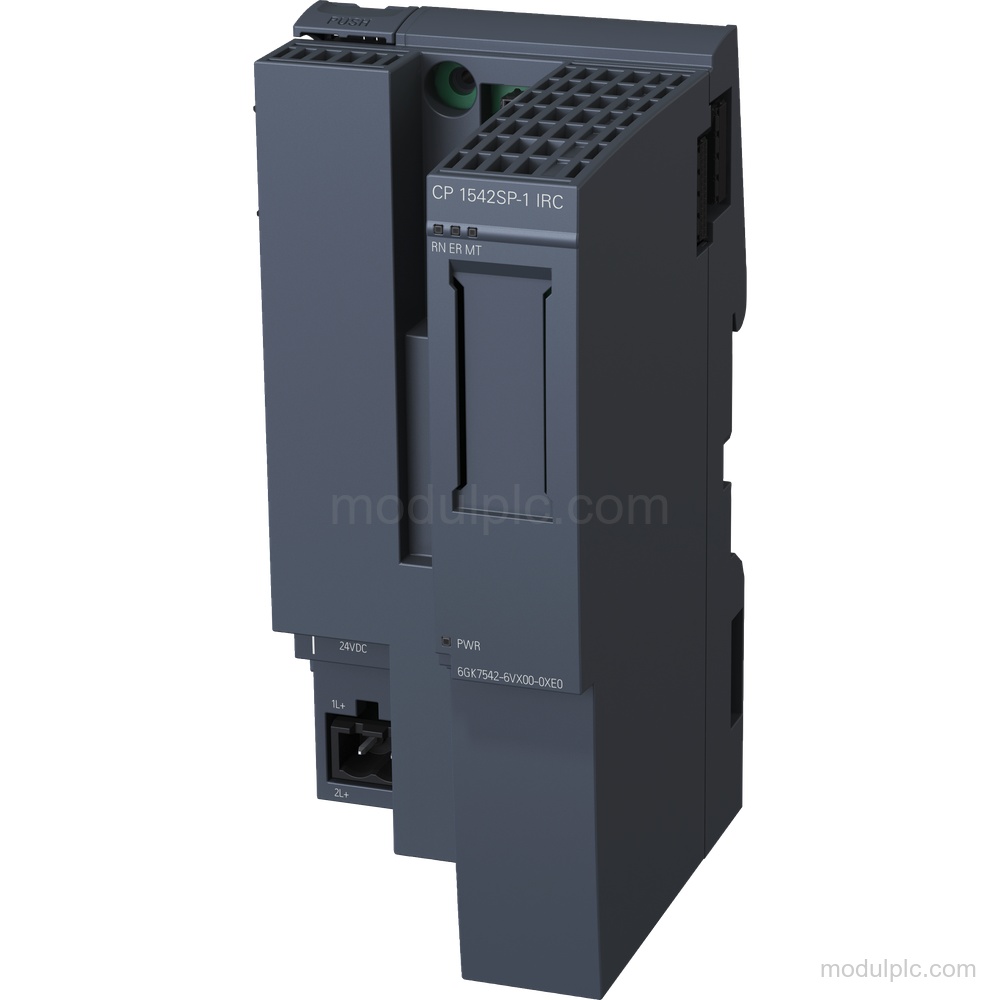

Perangkat ini adalah prosesor komunikasi CP 1542SP-1 IRC untuk menghubungkan SIMATIC S7-ET 200SP ke Industrial Ethernet, sistem telekontrol, dan pusat kendali.
2. Protokol telekontrol apa yang didukung modul ini?
Modul ini mendukung SINAUT ST7, IEC 60870-5-104, DNP3, dan koneksi ke Telecontrol Server Basic.
3. Koneksi Industrial Ethernet apa yang tersedia?
Modul ini memiliki 1 antarmuka Industrial Ethernet dan 2 koneksi listrik melalui bus adapter ET 200SP dengan koneksi RJ45, FC, atau SCRJ.
4. Catu apa yang diperlukan modul ini?
Catunya adalah 24 V DC, dengan rentang tegangan catu 19.2 … 28.8 V dan kehilangan daya 6 W.
