Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Laju transfer | 10, 100 Mbit/s |
| Koneksi jaringan | 4; RJ45 |
| Catu daya | 24 V DC |
| Rentang tegangan catu | 19.2 … 28.8 V |
| Koneksi daya | 1; terminal blok 6-pole |
| Kehilangan daya | 1 W |
| Pemasangan | Pemasangan rel DIN 35 mm; pemasangan dinding |
| Kelas perlindungan | IP20 |
| Suhu lingkungan saat operasi | -20 … +60 °C |
Aplikasi
- Switching Industrial Ethernet: Menghubungkan komponen jaringan atau peralatan terminal melalui 4 port RJ45 untuk komunikasi Industrial Ethernet.
- Operasi jaringan PRP: Mendukung operasi dalam jaringan Parallel Redundancy Protocol (PRP).
Fitur Utama

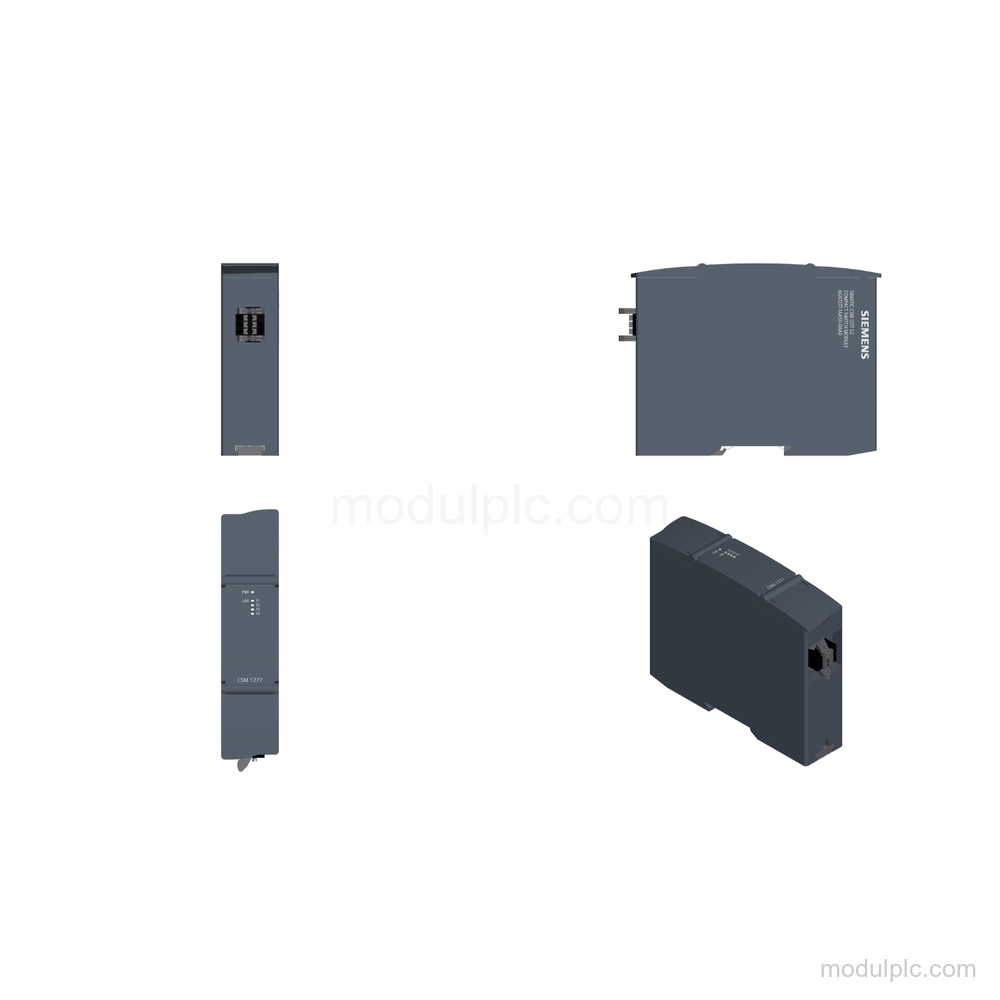

- Switch kompak tidak terkelola: Modul switch CSM 1277 G2 untuk Industrial Ethernet dengan laju transfer 10/100 Mbit/s.
- Koneksi jaringan: 4 koneksi RJ45 untuk komponen jaringan atau peralatan terminal.
- Catu daya: Tegangan catu nominal 24 V DC dengan rentang tegangan 19.2 … 28.8 V.
- Koneksi daya: 1 koneksi catu daya menggunakan terminal blok 6-pole.
- Fungsi jaringan: Mendukung QoS menurut IEEE 802.1Q, CoS, 4 antrean QoS per port, dan hingga 2048 alamat MAC yang dapat dipelajari otomatis.

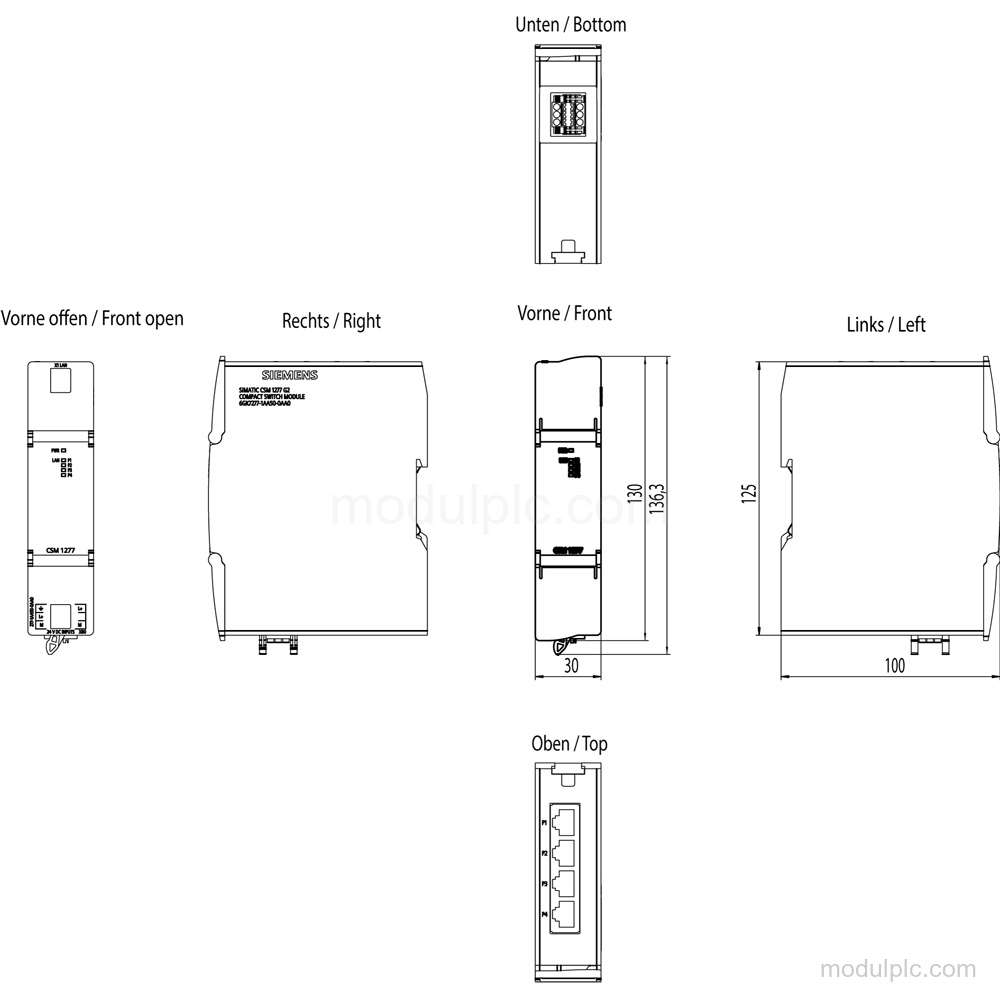

- Pemasangan dan perlindungan: Mendukung pemasangan rel DIN 35 mm dan pemasangan dinding; kelas perlindungan IP20.
Pertanyaan yang Sering Diajukan
1. Apa jenis switch Siemens 6GK7277-1AA50-0AA0?
Ini adalah modul switch kompak CSM 1277 G2 tidak terkelola untuk Industrial Ethernet.
2. Berapa banyak port jaringan yang dimiliki CSM 1277 G2?
Modul ini memiliki 4 koneksi RJ45 untuk komponen jaringan atau peralatan terminal.
3. Catu daya apa yang diperlukan switch ini?
Modul ini memiliki tegangan catu nominal 24 V DC dan rentang tegangan 19.2 … 28.8 V.
4. Bagaimana catu daya dihubungkan?
Catu daya menggunakan 1 koneksi terminal blok 6-pole.
5. Bagaimana modul ini dapat dipasang?
Modul ini mendukung pemasangan rel DIN 35 mm dan pemasangan dinding.
